Inbetriebnahme
Mit dem Keypad E82ZBC − Parametrierung
EDK82EV113 DE/EN/FR 8.1
L
40
Beschreibung
Das Keypad ist als Zubehör erhältlich. Die vollständige Beschreibung des Keypad finden
Sie in der Anleitung, die mit dem Keypad geliefert wird.
Keypad aufstecken
Sie können das Keypad auch während des Betriebs auf die Schnittstelle AIF stecken und
wieder abnehmen.
Sobald das Keypad mit Spannung versorgt wird, führt es einen Selbsttest aus. Das Keypad
ist betriebsbereit, wenn es sich im Anzeigemodus befindet.
Frontansicht Anzeigemodus
z
y
wx
v
t
u
s
88888
8888
888
8
a
bcde
j
gfkih PS
mno
p
qr
Hi
Hz
%sh
rpm
°C
Ω
m
AV
Lo
0
1
2
3
4
5
7
6
8
z
y
wx
v
t
u
s
000
0050
000
1
abcde
j gfkih PS
mno
p
qr
Hi
Hz
Lo
5
E82ZBC002 E82ZBC003

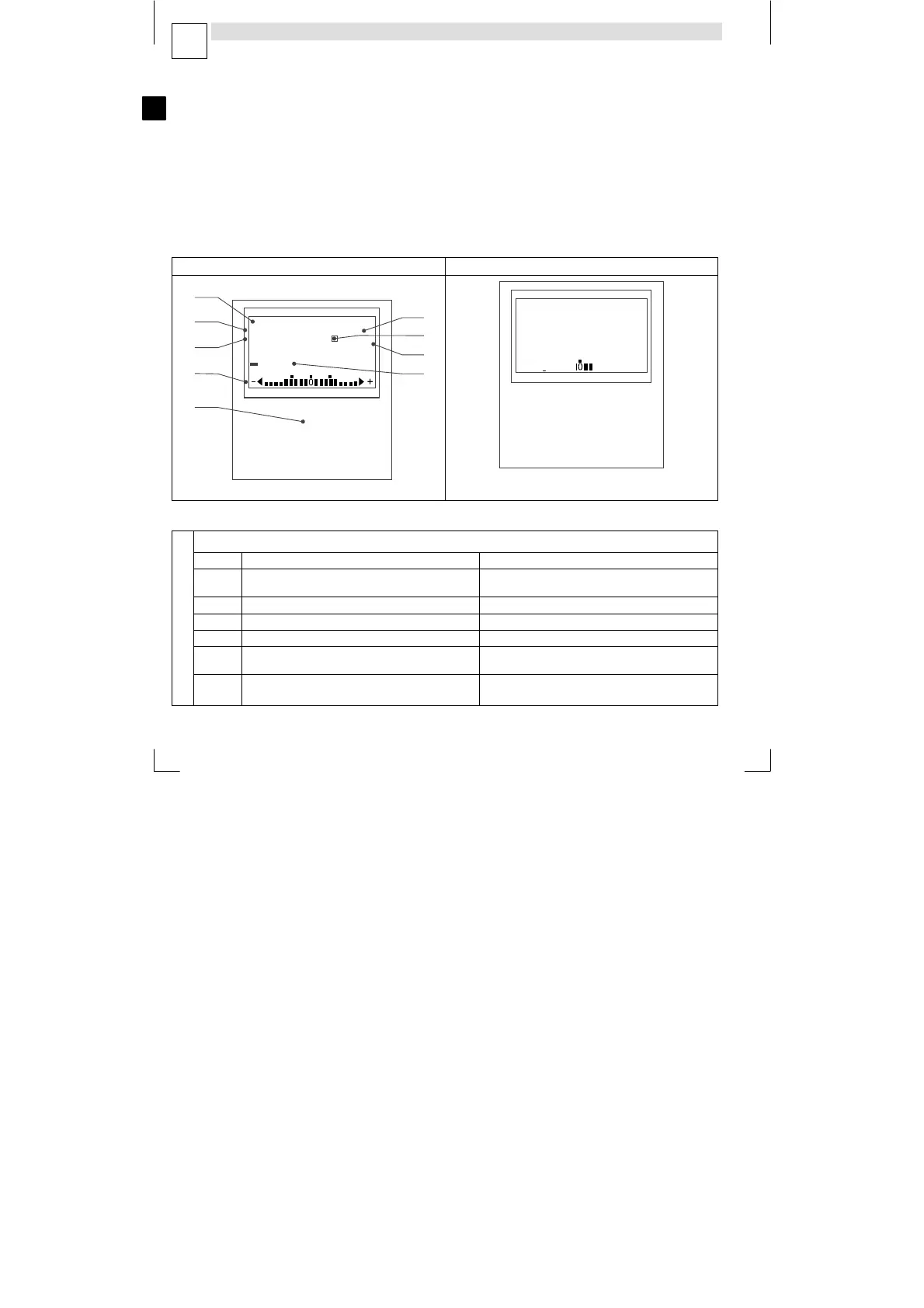

Anzeigen und Bedienelemente
Funktionstasten
Taste Funktion Erläuterung
Antriebsregler freigeben Bei Betrieb mit Funktionsmodul muß die Klemme X3/28
zusätzlich auf HIGH−Pegel liegen
Antriebsregler sperren (CINH) oder Quickstop (QSP) Konfiguration in C0469
Wechsel Funktionsleiste 1 Funktionsleiste 2
Nach rechts/links in der aktiven Funktionsleiste Die aktuelle Funktion wird eingerahmt
Wert vergrößern/verkleinern
Schnell ändern: Taste gedrückt halten
Nur blinkende Werte sind veränderbar
Parameter abspeichern, wenn blinkt
Bestätigung durch
STOre in der Anzeige
