Acheminement et raccord du système
d’évacuation d’air
Suivez les lignes directrices ci-dessous pour
optimiser le rendement de l’appareil et réduire
l’accumulation de charpies et de condensation
dans les conduits.
REMARQUE : Les conduits et raccords NE sont
PAS compris, achetez-les séparément.
• Utilisez des conduits métalliques rigides ou
semi-rigides de 4 po (10 cm) de diamètre.
• On doit maintenir le conduit d’évacuation d’air
aussi court que possible.
• Autant que possible, limitez le nombre
de coudes.
• L’extrémité mâle de chaque section du système
de conduits doit pointer à l’opposé de la
sécheuse.
• Utilisez du ruban à conduit sur tous
les raccords.
• Isolez les conduits qui passent dans des aires
non chauffées pour réduire la condensation et
l’accumulation de charpies sur les surfaces des
conduits.
IMPORTANT : Une évacuation d’air incorrecte de
la sécheuse annulera la garantie de la sécheuse.

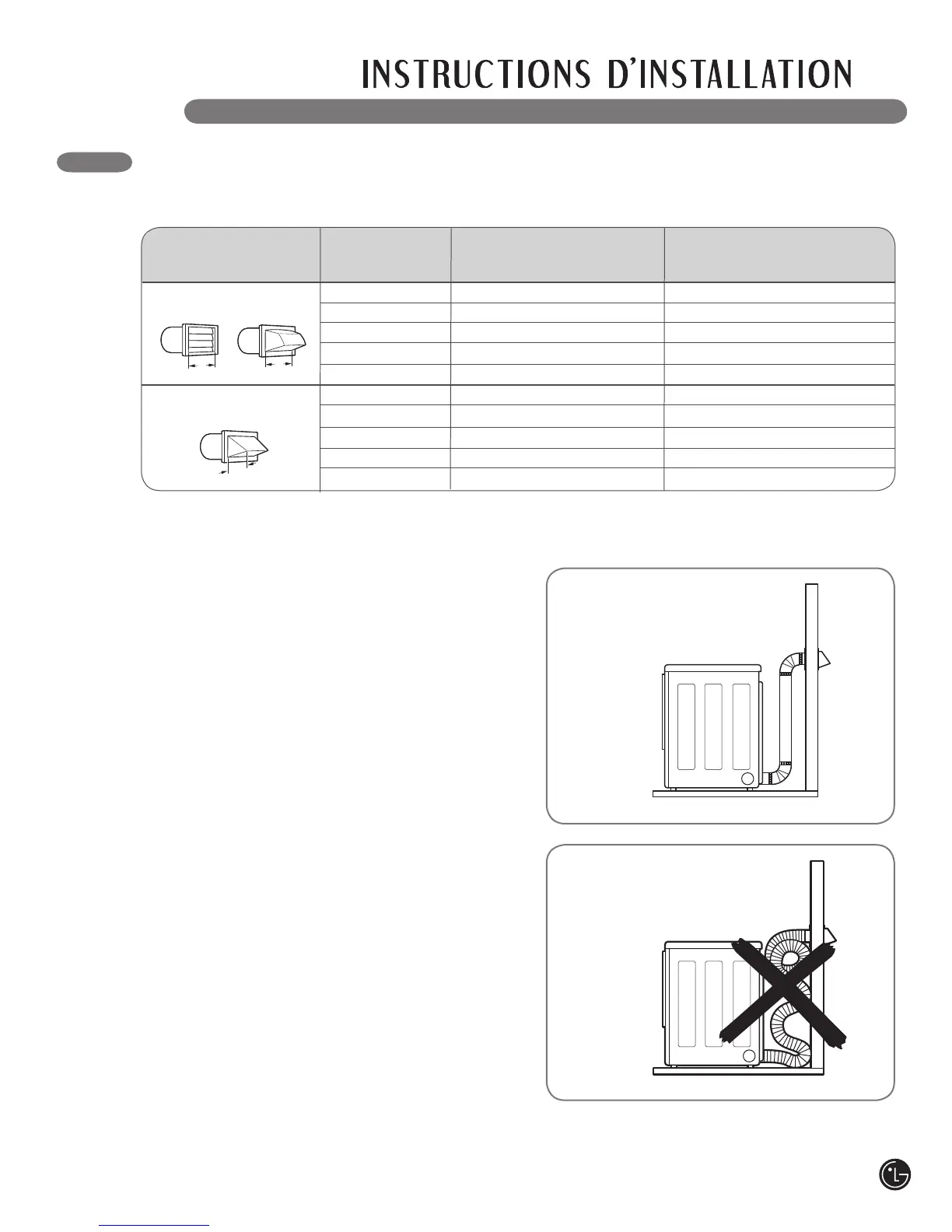

VENTILATION DE LA SÉCHEUSE (suite)
Ventilation correcte
Ventilation incorrecte
Longueur max. de Longueur max. de
Type de sortie Nombre de 4 po (10 cm) de diamètre 4 po (10 cm) de diamètre
murale externe coudes de 90° conduit métallique rigide conduit métallique flexible
0 65 pi (19,8 m) 45 pi (13,7 m)
1 55 pi (16,8 m) 35 pi (10,7 m)
2 47 pi (13,7 m) 30 pi (9,1 m)
3 36 pi (11,0 m) 25 pi (7,6 m)
4 28 pi (8,5 m) 20 pi (6,1 m)
0 55 pi (16,8 m) 35 pi (10,7 m)
1 47 pi (13,7 m) 27 pi (8,1 m)
2 41 pi (12,5 m) 21 pi (6,4 m)
3 30 pi (9,1 m) 17 pi (5,2 m)
4 22 pi (6,7 m) 15 pi (4,5 m)
REMARQUE : Déduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n’est pas recommandé d’utiliser plus de quatre
coudes de 90°.
4"
(10.2 cm)
2
1
/2"
(6.35 cm)
4"
(10.2 cm)
Recommandé
Utilisez seulement pour
les trajets courts
Système d’évacuation d’air
97
