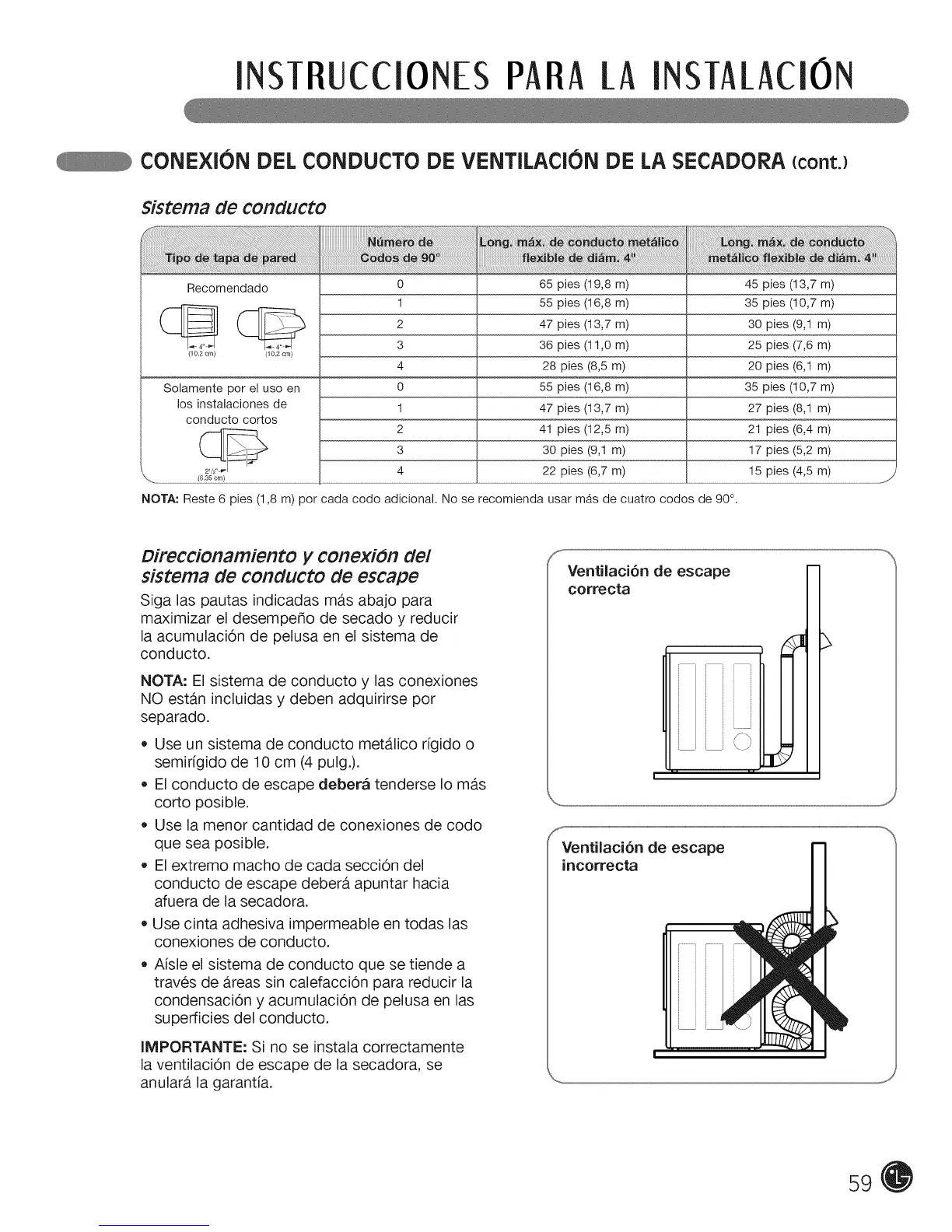

INSTRUcclONESPARA[A INSTALAclON
CONEXION DEL CONDUCTO DE VENTILACION DE LA SECADORA (cont.)
Sistema de conducto
Recomendado 0 65 pies (19,8 m) 45 pies (13,7 m)
1 55 pies (16,8 m) 35 pies (10,7 m)
(. I_ 2 47 pies (13,7 m) 30 pies (9,1 m)
3 36 pies (11,0 m) 25 pies (7,6 m)
(10.2 cm) (10.2 cm)
4 28 pies (8,5 m) 20 pies (6,1 m)
Solamente por el uso en 0 55 pies (16,8 m) 35 pies (10,7 m)
los instalaciones de 1 47 pies (13,7 m) 27 pies (8,1 m)
conducto cortos
2 41 pies (12,5 m) 21 pies (6,4 m)
3 30 pies (9,1 m) 17 pies (5,2 m)
.... _635om_ 4 22 pies (6,7 m) 15 pies (4,5 m) _i
NOTA: Reste 6 pies (1,8 m) por cada codo adicional. No se recomienda usar mAs de cuatro codos de 90 °.
Direccionamiento y conexion del
sistema de conducto de escape
Siga las pautas indicadas mas abajo para
maximizar el desempe_o de secado y reducir
la acumulaci6n de pelusa en el sistema de
conducto.
NOTA" El sistema de conducto y las conexiones
NO estan incluidas y deben adquirirse pot
separado.
• Use un sistema de conducto metalico rigido o
semirigido de 10 cm (4 pulg.).
El conducto de escape deber,_ tenderse Io mas
corto posible.
Use la menor cantidad de conexiones de codo
que sea posible.
El extremo macho de cada secci6n del
conducto de escape debera apuntar hacia
afuera de la secadora.
Use cinta adhesiva impermeable en todas las
conexiones de conducto.
Aisle el sistema de conducto que se tiende a
traves de Areas sin calefacci6n para reducir la
condensaci6n y acumulaci6n de pelusa en las
superficies del conducto.
IMPORTANTE: Si no se instala correctamente
la ventilaci6n de escape de la secadora, se
anulara la garantia.
Ventilaci6n de escape
correcta
i j
Ventilaci6n de escape
incorrecta
59
