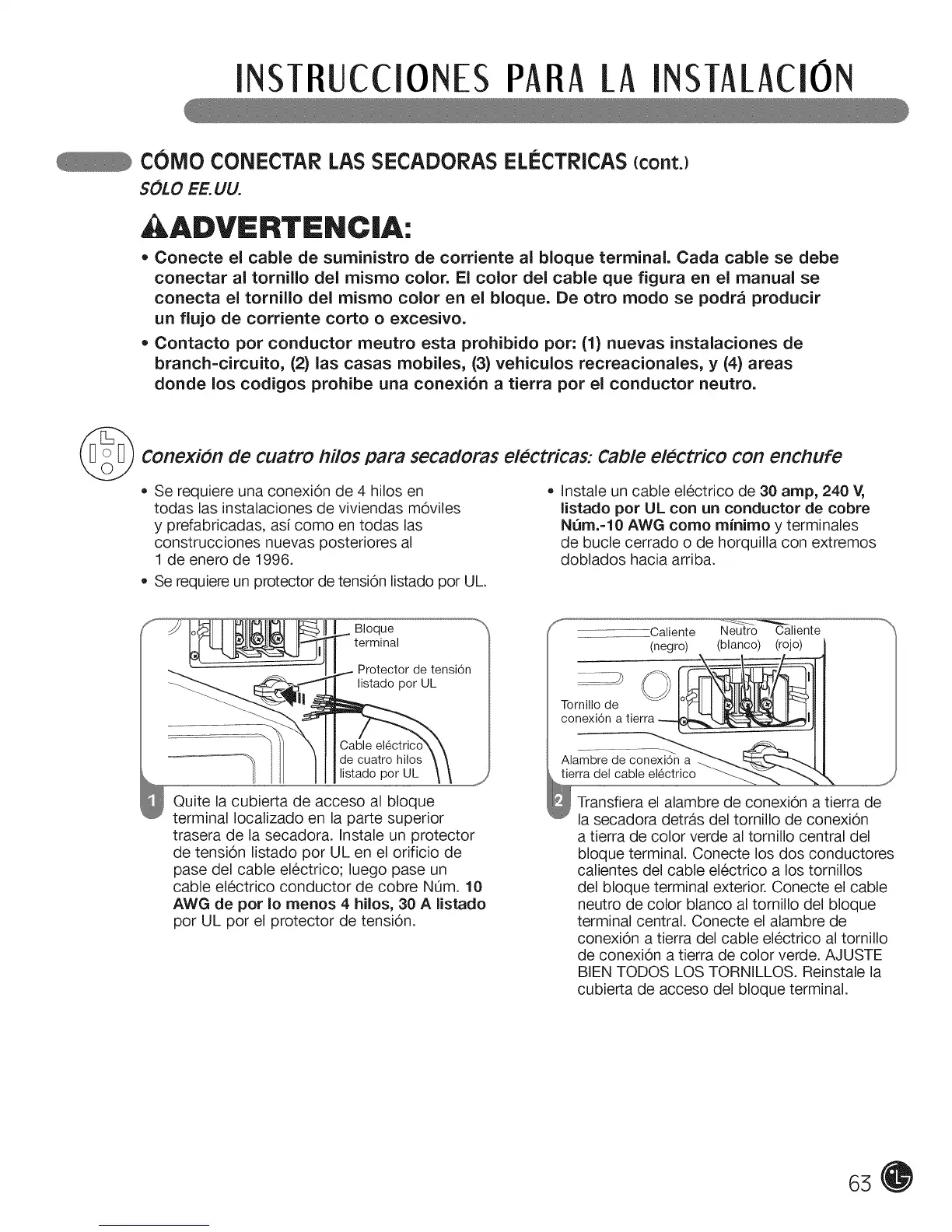

UcclONES PARA/A INSTALAclON
C0MO CONECTAR LASSECADORASELECTRlCAS(cont.)
SOL 0 EEoUUo
ADVERTI NC|A:
= Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo dei mismo color. El color dei cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podra producir
un flujo de corriente corto o excesivo.
= Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de
branch=circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas
donde los codigos prohibe una cone×i6n a tierra por el conductor neutro.
_ Conexi6n de cuatro #ilos para secadoras electricas: Cable electrico con enchufe
• Se requiere una conexi6n de 4 hilos en
todas las instalaciones de viviendas m6viles
y prefabricadas, asi como en todas las
construcciones nuevas posteriores al
1 de enero de 1996.
Se requiere un protector de tensi6n listado por UL
Instale un cable electrico de 30 amp, 240 V,
listado por UL con un conductor de cobre
Nurn.-lO AWG como minirno y terminales
de bucle cerrado o de horquilla con extremos
doblados hacia arriba.
Bloque
terminal
Quite la cubierta de acceso al bloque
terminal Iocalizado en la parte superior
trasera de la secadora. Instale un protector
de tensi6n listado por UL en el orificio de
pase del cable electrico; luego pase un
cable electrico conductor de cobre NL_m.10
AWG de pot Io menos 4 hilos, 30 A listado
pot UL pot el protector de tensi6n.
:Caliente Neutro Caliente
(negro) (blanco) (rojo)
Tornillo de
conexi6n a tierra
Alambre de conexi6n a
tierra del cable
Transfiera el alambre de conexi6n a tierra de
la secadora detras del tornillo de conexi6n
a tierra de color verde al tornillo central del
bloque terminal. Conecte los dos conductores
calientes del cable electrico a los tornillos
del bloque terminal exterior. Conecte el cable
neutro de color blanco al tornillo del bloque
terminal central. Conecte el alambre de
conexi6n a tierra del cable electrico al tornillo
de conexi6n a tierra de color verde. AJUSTE
BIEN TODOS LOS TORNILLOS. Reinstale la
cubierta de acceso del bloque terminal.
65
