Lutron Electronics CONNECT-BDG-1 User Manual

Codes de clignotement de la barre de
LED d’état
Motif de
clignotement
Indication
Clignotement
de 5secondes
• Absence de connexion du câble réseau.
Rotation • Le micrologiciel du Bridge est en cours
de mise à jour si les LED d’état
progressent autour du Bridge de façon
séquentielle.
• Le micrologiciel est en cours de mise à
jour. Le Lutron Connect
TM Bridge ne
fonctionne pas durant la mise à jour du
micrologiciel.
Veuillez lire avant l’installation
Utilisez ces instructions pour installer les numéros de
modèles énumérés ci-dessus. Pour plus d’informations,
consultez: www.lutron.com/radiora2 ou
www.lutron.com/hwqs
Caractéristiques
• Le bouton «Ajouter» permet d’activer le Bridge dans un
système RadioRA
® 2 ou HomeWorks® QS et l’application
mobile Lutron Connect
TM.
• Le port Ethernet permet de raccorder le Bridge à un
routeur sans fil.
Remarques importantes
Environnement
Température ambiante de fonctionnement: 0 °C à 40 °C
(32 °F à 104 °F), 0 à 90% d'humidité. Utilisation à
l’intérieur seulement.
Codes
Effectuez l’installation en conformité avec les codes
électriques en vigueur.
Nettoyage
Pour nettoyer, essuyez avec un torchon propre et humide.
NE PAS utiliser de produit chimique de nettoyage.
Adaptateur CC
L’utilisation d’un adaptateur CC dont les spécifications ne
correspondent pas aux caractéristiques d’utilisation peut
endommager le Lutron Connect
TM Bridge et
éventuellement provoquer une surchauffe de l’adaptateur
CC. Vérifiez que l’adaptateur CC respecte les
spécifications correctes énumérées ci-dessus.
Programmation
La programmation et l’activation (adressage) doivent être
effectuées à l’aide du logiciel du RadioRA
® 2 ou
HomeWorks
® QS.
Lutron Electronics Co., Inc.
7200 Suter Road Coopersburg, PA 18036-1299 É.-U.
Réinitialiser le Lutron ConnectTM Bridge
aux réglages d’usine
La réinitialisation du Lutron ConnectTM Bridge à ses
réglages d’usine effacera toute sa programmation et
nécessitera la réactivation du Lutron Connect
TM Bridge
dans le système.
1. Appuyez trois fois et maintenez le bouton «Ajouter»
enfoncé. NE relâchez PAS le bouton la troisième fois.
2. Gardez le bouton appuyé la troisième fois jusqu'à ce
que les LED commencent à clignoter.
3. Relâchez le bouton et rappuyez immédiatement trois
fois dessus. Les LED clignoteront rapidement. Lorsque
les LED arrêtent de clignoter, le Lutron Connect
TM
Bridge est réinitialisé à ses réglages d’usine.
Lutron, HomeWorks, et RadioRA sont des marques déposées, et RadioRA 2 et Connect de Lutron sont des marques commerciales de Lutron Electronics Co., Inc.
NEC est une marque déposée de la National Fire Protection Association, Quincy, Massachusetts. © 2016 Lutron Electronics Co., Inc.
Français
Instructions d’installation
* Conditions d’essai de la consommation électrique typique: LED
allumée, câble Ethernet branché, alimenté par l’adaptateur de 5V-.
Installation
1. À l’aide du câble Ethernet, raccordez le Lutron ConnectTM
Bridge à un routeur sans fil sur le même réseau (sous-
réseau) comme répéteur principal RadioRA
® 2 ou
processeur HomeWorks
® QS.
2. Branchez le cordon de l’adaptateur CC à la prise
d’alimentation du Lutron Connect
TM Bridge et insérez la fiche
de l’adaptateur CC dans la prise.
3. Utilisez le logiciel de conception RadioRA
® 2 ou
HomeWorks
® QS pour activer le Lutron ConnectTM Bridge
dans le système. Vérifiez la facilité d’accès au bouton
«Ajouter» car il sera utilisé pour activer le Bridge dans le
système et jumeler l’application Lutron Connect
TM.
4. Utilisez l’application Lutron Connect
TM. pour commander et
contrôler le système à l’aide du Lutron Connect
TM Bridge. Le
bouton «Ajouter» sera utilisé pour associer l’application et le
Bridge.

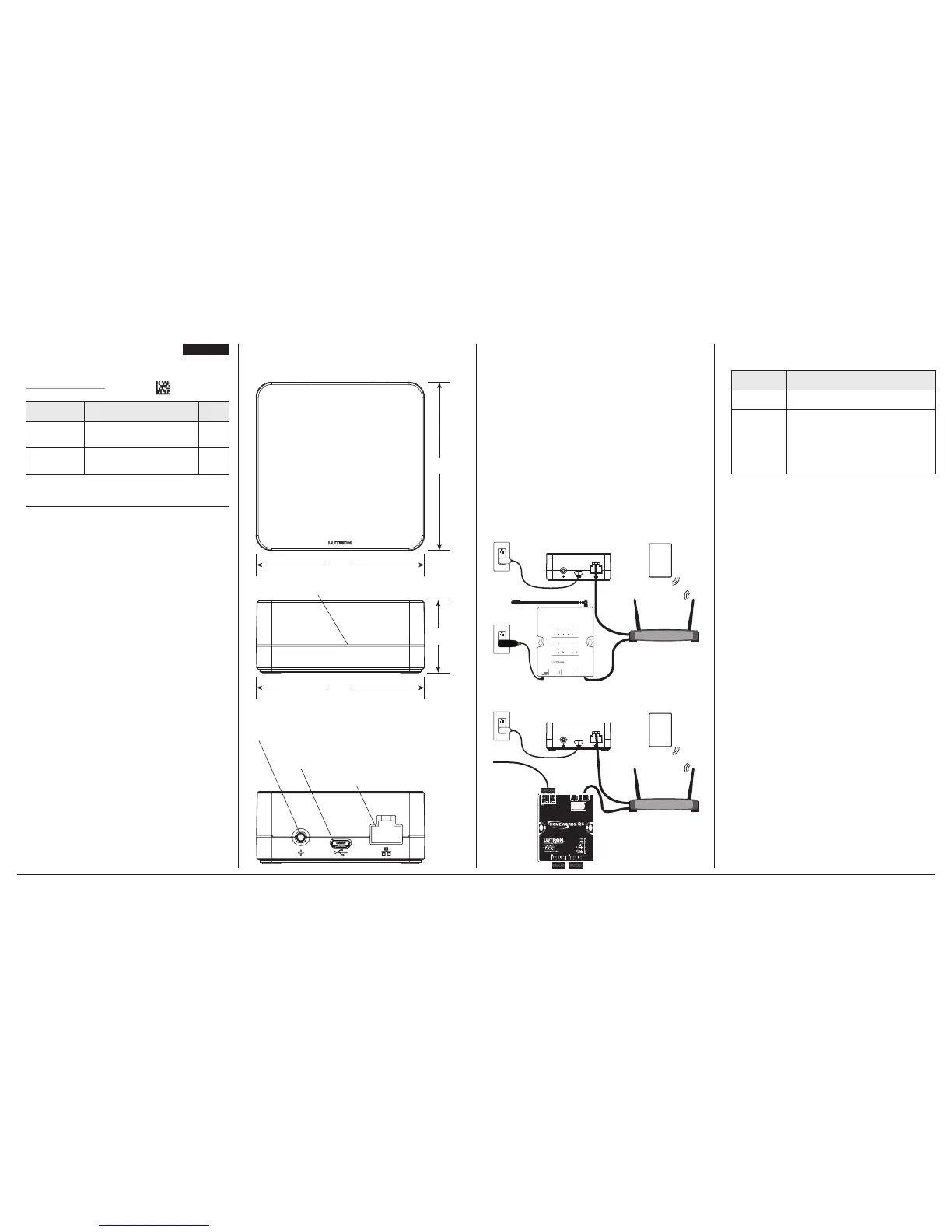

Dimensions
Mesures représentées en: mm (po)
Vue frontale
30,2
(1,19)
69,9
(2,75)
Vue de dessus
69,9
(2,75)
69,9
(2,75)
Raccordements
Vue arrière
Bouton « Ajouter »
Prise d'alimentation (vers l'adaptateur)
NEC® de classe 2, type LPS ou SELV,
puissance limitée (<15W)
Port CAT5 Ethernet
Lutron ConnectTM
Bridge
Adaptateur CC
Câble
Ethernet
CONNECT-BDG-1
(5V- 300 mA)
T-5DC-USB-WH (inclus):
Entrée: 100 – 240 V~ 50/60 Hz 100 mA;
Sortie: 5 V- 550 mA
Inclus
CONNECT-BDG-2
(5V- 300 mA)
Non inclus. Utilisez un connecteur micro
USB à sortie de type LPS ou SELV (très
basse tension) de 5V- 550–1 000mA
Inclus
Consommation électrique*: 1,3W
Garantie
Pour des renseignements concernant la garantie,
veuillez lire la garantie incluse avec le produit, ou
consultez www.lutron.com/resiinfo
Informations FCC/IC
Pour les Informations de la FCC/IC, veuillez consulter
www.lutron.com/fcc-ic
Assistance à la clientèle
En ligne: forums.lutron.com | www.lutron.com/help
Email: support@lutron.com
Téléphone:
États-Unis/Canada: 1.844.LUTRON1 (588.7661)
Europe: +44.(0)20.7680.4481
Mexique: +1.888.235.2910
Autres pays: +1.610.282.3800
Setup
Wired
RF
Communication
Repeater Status
1
3
4
2
M
Power
Repeater Link
COM
9 V
1
N / C
MUX
MUX
2
3
4
AddTest
USB
Integrate Program / Integrate
RS232
Ethernet
Main Repeater
Processeur HomeWorks® QS
Lutron ConnectTM Bridge
Application
Lutron
Connect
TM
Processeur
HomeWorks
® QS
Routeur sans fil
(non vendu par Lutron)
Connexion
Ethernet
Connexion
Ethernet
Adaptateur
CC
Entrée
24 V-
Setup
Wired
RF
Communication
Repeater Status
1
3
4
2
M
Power
Repeater Link
COM
9 V
1
N / C
MUX
MUX
2
3
4
AddTest
USB
Integrate Program / Integrate
RS232
Ethernet
Main Repeater
Répéteur principal RadioRA® 2
Lutron ConnectTM Bridge
Application
Lutron
Connect
TM
Répéteur principal RadioRA® 2
Routeur sans fil
(non vendu par Lutron)
Connexion
Ethernet
Connexion
Ethernet
Adaptateur
CC
Barre de LED d’état
Lutron ConnectTM Bridge
CONNECT-BDG-1
CONNECT-BDG-2
041531b
02/2016
