Asistencia Técnica
Si tiene preguntas referente a la instalación o operación de este producto, llame a
Centro de
Asistencia Técnica de Lutron.
Por favor suministre el numero exacto del modelo con su
llamada.
EE.UU. y el Canadá (24 hrs/7days)
1.800.523.9466
De otros países, llame 8am – 8pm ET
+1.610.282.3800
Fax +1.610.282.6311
http://www.lutron.com
Garantía limitada (Válido solamente en Estados Unidos, Canadá, Puerto Rico, y el Caribe.)
Lutron, a su elección, reparará o reemplazará cualquier unidad que tenga defectos en materiales o en manufactura dentro de un año después de la
compra. Para servicio de garantía, devuelva la unidad al lugar de la compra o envíela por correo a Lutron al 7200 Suter Rd., Coopersburg, PA 18036-
1299, con servicio postal pre-pagado.
ESTA GARANTÍA REEMPLAZA TODAS LAS OTRAS GARANTÍAS EXPRESAS, Y LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN ESTÁ LIMITADA A
UN AÑO A PARTIR DE LA COMPRA. ESTA GARANTÍA NO CUBRE LOS COSTOS DE INSTALACIÓN, REMOCIÓN O REINSTALACIÓN, NI LOS DAÑOS
QUE RESULTEN DEL MAL USO, ABUSO NI LOS DAÑOS POR CABLEADO O INSTALACIONES INCORRECTOS. ESTA GARANTÍA NO CUBRE DAÑOS
INCIDENTALES O INDIRECTOS. LA RESPONSABILIDAD DE LUTRON EN CUALQUIER RECLAMO POR DAÑOS QUE SURJAN COMO RESULTADO DE, O
EN CONEXIÓN CON, LA FABRICACIÓN, VENTA, INSTALACIÓN, ENTREGA, O USO DE LA UNIDAD NUNCA DEBERÁ EXCEDER EL PRECIO DE COMPRA
DE LA UNIDAD.
Esta garantía le otorga derechos legales específicos, y usted puede tener también otros derechos que varían de estado a estado. Algunos estados no
permiten exclusiones o limitaciones de daños incidentales o indirectos ni limitaciones a la duración de una garantía implícita, por lo que la limitación
anterior puede no ser aplicable en su caso.
Este producto está cubierto por el patente Mexicano 168,884 y una o más de los siguientes patentes en los Estados Unidos: 4,835,343; 4,835,816;
5,191,971; y por los patentes extrangeros correspondientes. Lutron es una marca registrada de Lutron Electronics Co., Inc. NEC es una marca
registrada de National Fire Protection Association, Quincy, Massachusetts.
© 2008 Lutron Electronics Co., Inc.

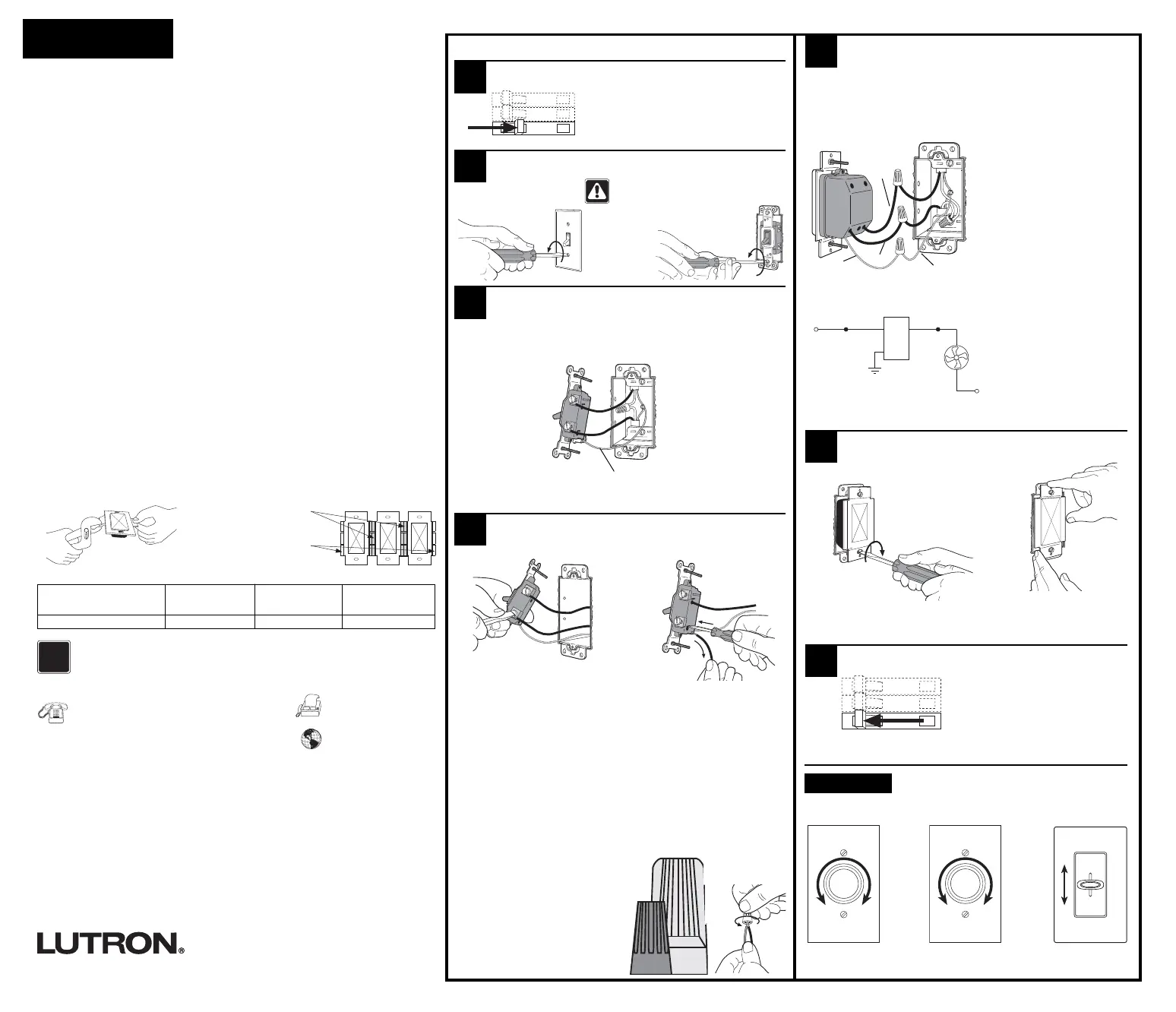

Español
Elimine todas las secciones
laterales internas (sombreadas).
No elimine las secciones
laterales éxternas.
Controles de Velocidad
Para Ventiladores
Notas Importantes
Favor de leer antes de instalar.
1. Precaución: Para evitar un recalientamiento o el posible daño a otros equipos, no instale para controlar
receptáculos, accesorios fluorescentes, equipos motorizados, o equipos subministrados por transfor-
madores.
2. En caso de no existir previsiones para la conexión de tierra en la caja de embutir, la regla "NEC
®
2008
404.9 de excepción a (b)" permite la instalación de un control de reemplazo sin conexión a tierra. En este
tipo de instalación, el conductor verde de tierra del control debe ser eliminado o aislado. Todo control
instalado de acuerdo con esta regla de excepción debe quedar cubierto con una placa de pared de
plástico no combustible, aprobada por UL.
3. Ajuste los ventiladores de varias velocidades a su velocidad máxima, antes de instalar los controles.
4. No use el control con un ventilador y una lámpara que funcionen con el mismo interruptor.
5. En nuevas instalaciones, conecte un interruptor de prueba antes de instalar el control.
6. Use los controles FSQ-2F y SFSQ-F solamente con un ventilador de aspas para techo. Use sólo un venti-
lador de aspas para techo por cada control.
7. Use los controles FS-5F solamente con ventiladores con la marca «Adecuado para usarse con controles de
velocidad de ventiladores, de estado sólido».
8. No cablee un control FSQ-2F o SFSQ-F en un circuito en el cual haya un cortacircuito/receptáculo GFCI.
9. Los controles pueden sentirse calientes al tacto durante su operación normal.
10. Realice la instalación de acuerdo con todos los códigos eléctricos nacionales y locales.
Instalaciones de Unidades Multiples
Cuando combine varios controles en una sola caja de embutir, quite todas las secciones laterales internas antes de
realizar el cableado (vea más abajo). Use unas pinzas para doblar hacia arriba y abajo cada sección lateral hasta
que se rompa. Los controles FS-5F requieren la reducción de su capacidad. Consulte el cuadro siguiente para
conocer la capacidad máxima. Los controles FSQ-2F y SFSQ-F no requieren reducción alguna de la capacidad.
FS-5F: Máximo 5 A 120 V
~ 60 Hz
FSQ-2F: Máximo 1,5 A 120 V
~ 60 Hz
SFSQ-F: Máximo 1,5 A 120 V
~ 60 Hz
Secciones Laterales
Intactas
5 A
Una Sección Lateral
Retirada
4 A
Dos Secciones
Laterales Retiradas
3 A
Número
de Modelo
SF-5F
Encienda la corriente.
Monte y alinie el control. Instale la placa de pared.
• Conecte el alambre verde en el
control al alambre de tierra de
color verde o de cobre desnudo
en la caja de embutir, si está
presente (vea Notas Importantes
2).
• Conecte uno de los alambre
negro del control a cualquiera de
los alambres removidos del
interruptor.
• Conecte el alambre negro
restante del control al alambre
restante removido del interruptor.
77
66
55
Coloque los
tornillos.
Alinie el atenuador y
apriete los tornillos.
Bajo
Alto
Bajo
Rango completo
de atenuación
Madiano
Alto
Alto
Madiano
Bajo
Apagado
Operación
Apagado
Apagado
Apagado
FSQ-2FFS-5F SFSQ-F
120 V~
60 Hz
Conecte el control:
• Para instalaciones que tengan más de un control en una sola caja de
pared, véase la sección de instalaciones múltiples antes de comenzar.
Nota: La posición del conductor varía con los diferentes productos.
Identifique cada conductor por su color, no por su posición.
Verde
Negro
Tierra
Negro
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Hecho e impreso en China.
12/08 P/N 030-1052 Rev. A
Precaución: Compruebe que la alimentación
esté DESCONECTADA antes de continuar. No
desconectar la alimentación podría provocar
lesiones graves o la muerte.
Vivo
Negro
Negro
Tierra
Ventilador
Neuto
Pequeño:
Quite el aislamiento 10 mm (3/8 pulg) para conductores calibre 1,5 mm
2
(14 AWG).
Quite el aislamiento 13 mm (1/2
pulg
) para conductores calibre
1,0 mm
2
o 0,77 mm
2
(16 o18 AWG).
Úsese para conectar un conductor de suministro calibre 1,5 mm
2
(14 AWG) con un conductor de control calibre
1,0 mm
2
o 0,77 mm
2
(16 o18 AWG).
Grande:
Quite el aislamiento 13 mm (1/2 pulg) para conductores
calibre 6 mm
2
, 2,5 mm
2
o 1,5 mm
2
(10, 12 o 14 AWG).
Quite el aislamiento 16 mm (5/8 pulg) para conductores
calibre
1,0 mm
2
o 0,77 mm
2
(
16 o 18 AWG). Úsese para
conectar uno o dos conductores de suministro calibre
2,5 mm
2
o 1,5 mm
2
(12 o 14 AWG) con uno de control
calibre 6 mm
2
, 2,5 mm
2
, 1,5 mm
2
, 1,0 mm
2
o 0,75 mm
2
(10, 12, 14, 16 o 18 AWG)
Cuando se conecten cables, la longitud expuesta de los extremos y la combinación de conex-
iones deberán estar de acuerdo con las recomendaciones para el conector suministrado. Nota:
Los conectores suministrados son apropiados para
alambres de cobre únicamente.
Consulte
a un electricista en caso de usar conductores de aluminio.
Pequeño
Grande
