3. 仕様
＊ 端子台に取り付ける圧着端子の適合品は，上記を参照してください。
使用する圧着端子に適合した電線を使用し，適合締付けトルクで取り
付けてください。UL 認定品の圧着端子を使用し，圧着の際はメーカ
推奨の工具を使用してください。
項目 内容
入力点数 16 点
絶縁方式 フォトカプラ絶縁
定格入力電圧 DC24V（リップル率 5％以内）
定格入力電流 約 7mA
使用電圧範囲 DC19.2 〜 26.4V
最大同時入力点数 100％
ON 電圧／ ON 電流 DC14V 以上 /3.5mA 以上
OFF 電圧／ OFF 電流 DC6V 以下 /1.7mA 以下
入力抵抗 約 3.3kΩ
応答時間
OFF → ON 1.5ms 以下（DC24V 時）
ON → OFF 1.5ms 以下（DC24V 時）
コモン方式 16 点 1 コモン（2 点）（端子台形 1 線式）
入力形式
プラス，マイナスコモン共用タイプ
（シンク，ソース共用タイプ）
占有局数 1 局 32 点割付け（16 点使用）
ユニット電源
電圧
DC24V（リップル率 5％以内）
（許容電圧範囲 DC20.4〜26.4V）
電流 35mA 以下（DC24V，全点 ON 時）
ノイズ耐量
DC タイプのノイズ電圧 500Vp-p，ノイズ幅 1μs，
ノイズ周波数 25 〜 60Hz のノイズシミュレータによる
耐電圧 DC 外部端子一括−アース間 AC500V1 分間
絶縁抵抗
DC 外部端子一括−アース間 DC500V 絶縁抵抗計にて
10MΩ 以上
保護等級 IP2X
質量 0.18kg
外部
接続
方式
通信部，
ユニット電源部
7点2ピース端子台
［伝送回路，ユニット電源，FG］
M3×5.2 ネジ
（締付けトルク範囲：0.59 〜 0.88N ･ m）
適合圧着端子の挿入枚数は 2 枚以内
入出力電源部，
入出力部
18 点直付け端子台
［入出力電源，I/O 信号］
M3×5.2 ネジ
（締付けトルク範囲：0.59 〜 0.88N ･ m）
適合圧着端子の挿入枚数は 2 枚以内
ユニット取付けネジ
平座金みがき丸付 M4 ネジ
（締付けトルク範囲：0.78 〜 1.08N ･ m）
DIN レールでの取付け可，6 方向取付け可
適用 DIN レール TH35-7.5Fe，TH35-7.5Al（JISC2812 に準拠）
適合圧着端子
• RAV1.25-3（JISC2805 に準拠）
［適合電線サイズ：
0.3 〜 1.25mm
2
（AWG22 〜 16）より線］
• V2-MS3（日本圧着端子製造株式会社），
RAP2-3SL（日本端子株式会社），
TGV2-3N（株式会社ニチフ）
［適合電線サイズ：
1.25 〜 2.0mm
2
（AWG16 〜 14）より線］
電線
材質 銅線
温度定格 75 ℃以上
3. Specifications
* For applicable solderless terminals connected to the terminal block, refer
to the table above. Use applicable wires for the solderless terminals and
fix them with an appropriate tightening torque. Use UL listed solderless
terminals and, for crimping, use a tool recommended by their
manufacturer.
Item Description
Number of input points 16 points
Isolation method Photocoupler
Rated input voltage 24VDC (ripple ratio: within 5%)
Rated input current Approx. 7mA
Operating voltage range 19.2 to 26.4VDC
Max. number of
simultaneous input points
100%
ON voltage/ON current 14VDC or higher/3.5mA or higher
OFF voltage/OFF current 6VDC or lower/1.7mA or lower
Input resistance Approx. 3.3k
Response time
OFFON 1.5ms or less (at 24VDC)
ONOFF 1.5ms or less (at 24VDC)
Wiring method for common 16 points/common (2 points) (1-wire, terminal block type)
Input type
Positive/negative common shared type
(sink/source shared type)
Number of occupied stations 32-point assignment/station (16 points used)
Module power
supply
Voltage
24VDC (ripple ratio: within 5%)
(allowable voltage range 20.4 to 26.4VDC)
Current 35mA or lower (at 24VDC and all points ON)
Noise immunity
Noise voltage 500Vp-p, noise width 1µs,
noise frequency 25 to 60Hz (DC type noise simulator
condition)
Withstand voltage
500VAC for 1 minute between all DC external terminals
and ground
Insulation resistance
10M or higher between all DC external terminals and
ground (500VDC insulation resistance tester)
Protection degree IP2X
Weight 0.18kg
External
connection
system
Communication
part,
module power
supply part
7-point two-piece terminal block
[Transmission circuit, module power supply, FG]
M3×5.2 screw
(tightening torque range: 0.59 to 0.88N•m)
Applicable solderless terminal: 2 or less
I/O power
supply part,
I/O part
18-point direct-mount terminal block
[I/O power supply, I/O signal]
M3×5.2 screw
(tightening torque range: 0.59 to 0.88N•m)
Applicable solderless terminal: 2 or less
Module mounting screw
M4 screw with plain washer finished round
(tightening torque range: 0.78 to 1.08N•m)
Mountable with a DIN rail in 6 orientations
Applicable DIN rail TH35-7.5Fe, TH35-7.5Al (compliant with IEC 60715)
Applicable solderless
terminal
• RAV1.25-3 (compliant with JIS C 2805)
[Applicable wire size:
0.3 to 1.25mm
2
(22 to 16 AWG) stranded wire]
• V2-MS3 (J.S.T.MFG.CO.,LTD.),
RAP2-3SL (Nippon Tanshi Co., Ltd.),
TGV2-3N (NICHIFU CO., LTD.)
[Applicable wire size:
1.25 to 2.0mm
2
(16 to 14 AWG) stranded wire]
Wire
Material Copper
Temperature
rating
75°C or more

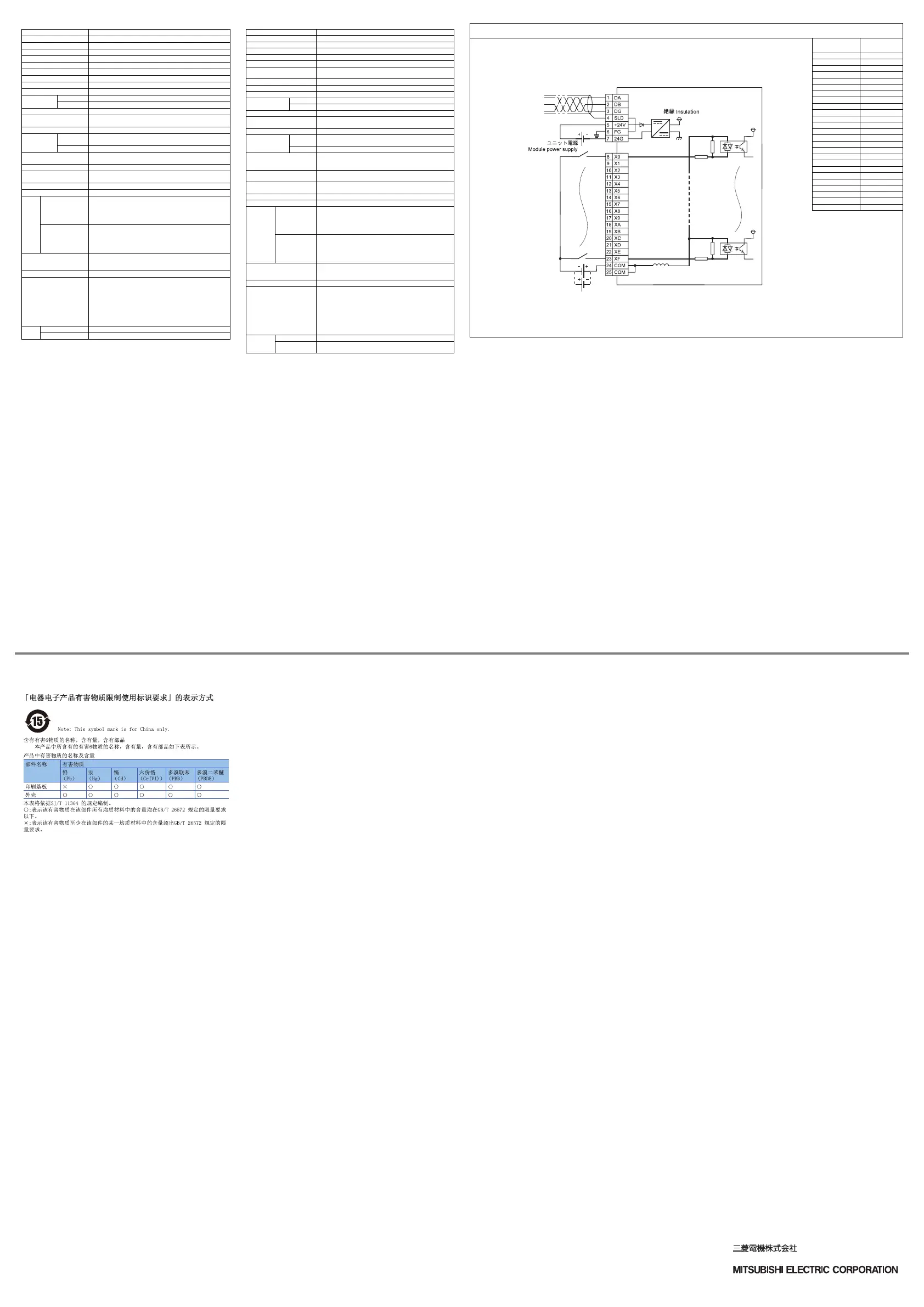

外部接続
External connection
端子番号
Terminal number
信号名
Signal name
TB1 DA
TB2 DB
TB3 DG
TB4 SLD
TB5 +24V
TB6 FG
TB7 24G
TB8 X0
TB9 X1
TB10 X2
TB11 X3
TB12 X4
TB13 X5
TB14 X6
TB15 X7
TB16 X8
TB17 X9
TB18 XA
TB19 XB
TB20 XC
TB21 XD
TB22 XE
TB23 XF
TB24 COM
TB25 COM
4. 改正中国 RoHS による電器電子製品中の有害物質使用制限表
示
〒100-8310 東京都千代田区丸の内2-7-3（東京ビル）
HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN
NAGOYA WORKS: 1-14, YADA-MINAMI 5-CHOME, HIGASHI-KU, NAGOYA 461-8670, JAPAN
AJ65SBTB1-16D-U
