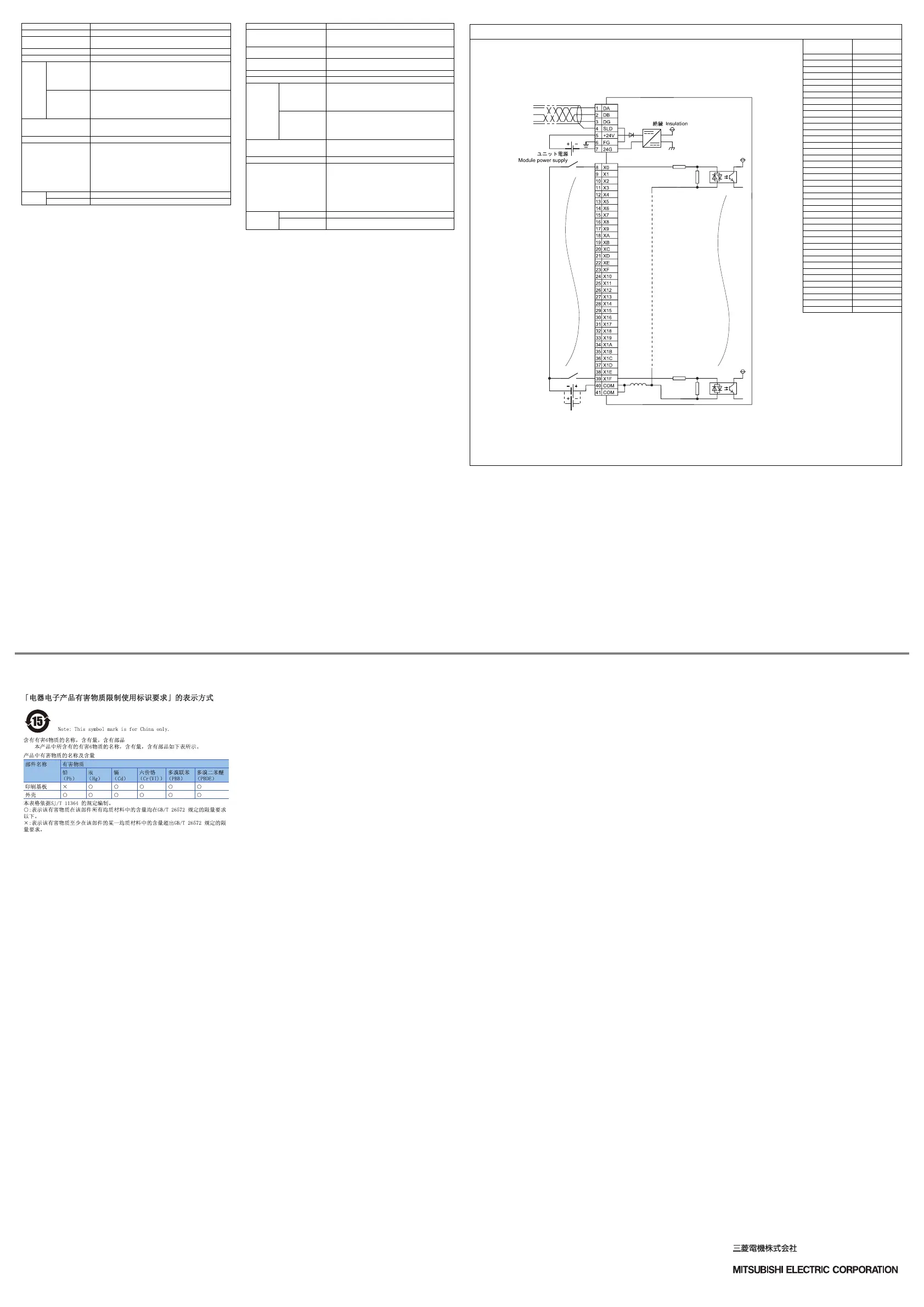

外部接続
External connection
端子番号
Terminal number
信号名
Signal name
TB1 DA
TB2 DB
TB3 DG
TB4 SLD
TB5 +24V
TB6 FG
TB7 24G
TB8 X0
TB9 X1
TB10 X2
TB11 X3
TB12 X4
TB13 X5
TB14 X6
TB15 X7
TB16 X8
TB17 X9
TB18 XA
TB19 XB
TB20 XC
TB21 XD
TB22 XE
TB23 XF
TB24 X10
TB25 X11
TB26 X12
TB27 X13
TB28 X14
TB29 X15
TB30 X16
TB31 X17
TB32 X18
TB33 X19
TB34 X1A
TB35 X1B
TB36 X1C
TB37 X1D
TB38 X1E
TB39 X1F
TB40 COM
TB41 COM
* For applicable solderless terminals connected to the terminal block, refer
to the table above. Use applicable wires for the solderless terminals and
fix them with an appropriate tightening torque. Use UL listed solderless
terminals and, for crimping, use a tool recommended by their
manufacturer.
Item Description
Noise immunity
Noise voltage 500Vp-p, noise width 1µs,
noise frequency 25 to 60Hz (DC type noise simulator
condition)
Withstand voltage
500VAC for 1 minute between all DC external
terminals and ground
Insulation resistance
10M or higher between all DC external terminals
and ground (500VDC insulation resistance tester)
Protection degree IP2X
Weight 0.25kg
External
connection
system
Communication
part,
module power
supply part
7-point two-piece terminal block
[Transmission circuit, module power supply, FG]
M3×5.2 screw
(tightening torque range: 0.59 to 0.88N•m)
Applicable solderless terminal: 2 or less
I/O power supply
part,
I/O part
18-point direct-mount terminal block
[I/O power supply, I/O signal]
M3×5.2 screw
(tightening torque range: 0.59 to 0.88N•m)
Applicable solderless terminal: 2 or less
Module mounting screw
M4 screw with plain washer finished round
(tightening torque range: 0.78 to 1.08N•m)
Mountable with a DIN rail in 6 orientations
Applicable DIN rail TH35-7.5Fe, TH35-7.5Al (compliant with IEC 60715)
Applicable solderless terminal
• RAV1.25-3 (compliant with JIS C 2805)
[Applicable wire size:
0.3 to 1.25mm
2
(22 to 16 AWG) stranded wire]
• V2-MS3 (J.S.T.MFG.CO.,LTD.),
RAP2-3SL (Nippon Tanshi Co., Ltd.),
TGV2-3N (NICHIFU CO., LTD.)
[Applicable wire size:
1.25 to 2.0mm
2
(16 to 14 AWG) stranded wire]
Wire
Material Copper
Temperature
rating
75°C or more
＊ 端子台に取り付ける圧着端子の適合品は，上記を参照してください。
使用する圧着端子に適合した電線を使用し，適合締付けトルクで取り
付けてください。UL 認定品の圧着端子を使用し，圧着の際はメーカ
推奨の工具を使用してください。
項目 内容
耐電圧 DC 外部端子一括−アース間 AC500V1 分間
絶縁抵抗
DC 外部端子一括−アース間 DC500V 絶縁抵抗計にて
10MΩ 以上
保護等級 IP2X
質量 0.25kg
外部接続
方式
通信部，
ユニット電源部
7 点 2 ピース端子台
［伝送回路，ユニット電源，FG］
M3×5.2 ネジ
（締付けトルク範囲：0.59 〜 0.88N ･ m）
適合圧着端子の挿入枚数は 2 枚以内
入出力電源部，
入出力部
18 点直付け端子台
［入出力電源，I/O 信号］
M3×5.2 ネジ
（締付けトルク範囲：0.59 〜 0.88N ･ m）
適合圧着端子の挿入枚数は 2 枚以内
ユニット取付けネジ
平座金みがき丸付 M4 ネジ
（締付けトルク範囲：0.78 〜 1.08N ･ m）
DIN レールでの取付け可，6 方向取付け可
適用 DIN レール TH35-7.5Fe，TH35-7.5Al（JISC2812 に準拠）
適合圧着端子
• RAV1.25-3（JISC2805 に準拠）
［適合電線サイズ：
0.3 〜 1.25mm
2
（AWG22 〜 16）より線］
• V2-MS3（日本圧着端子製造株式会社），
RAP2-3SL（日本端子株式会社），
TGV2-3N（株式会社ニチフ）
［適合電線サイズ：
1.25 〜 2.0mm
2
（AWG16 〜 14）より線］
電線
材質 銅線
温度定格 75 ℃以上
4. 改正中国 RoHS による電器電子製品中の有害物質使用制限表
示
