MSI H310M PRO-VH User Manual

7

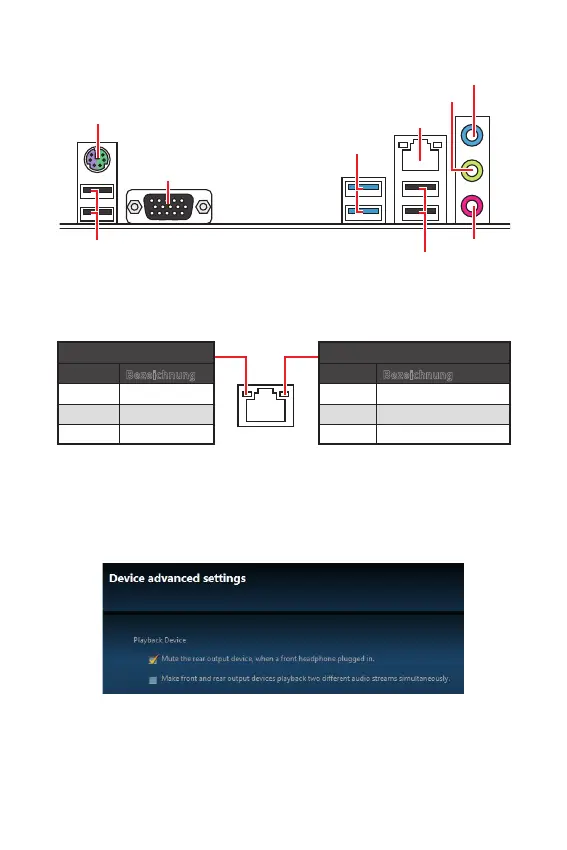

Rückseite E/A Rückseite E/A
Verbindung/ Aktivität LED
Zustand
Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand
Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
LAN Port LED Zustandstabelle
Audio 7.1-Kanal Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit
dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das
Dialogfeld zu öffnen.
2. Wählen Sie 󾙔Mute the rear output device󾙕 („die rückseitigen Ausgänge stumm
schalten󾙔) aus, wenn ein Front-Kopfhörer eingesteckt wird.
3. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und
am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint
ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.
PS/2 Tastatur/ Maus
LAN
Line-In
Mic In
Line-Out
USB 3.1 Gen1
VGA
USB 2.0
USB 2.0
H310M PRO-NANO/ H310M WIND

MSI H310M PRO-VH Specifications

General

Form Factor	Micro-ATX
Chipset	Intel H310
CPU Socket	LGA 1151
Maximum Memory	32 GB
Expansion Slots	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Storage Interfaces	4 x SATA 6Gb/s
LAN	Realtek 8111H Gigabit LAN
Memory Slots	2 x DIMM
Memory Speed	2666/ 2400/ 2133 MHz
USB Ports	4 x USB 3.1 Gen1
Graphics Output	1 x VGA, 1 x HDMI
Audio	Realtek ALC887
M.2 Slots	1 x M.2 (Key M)
