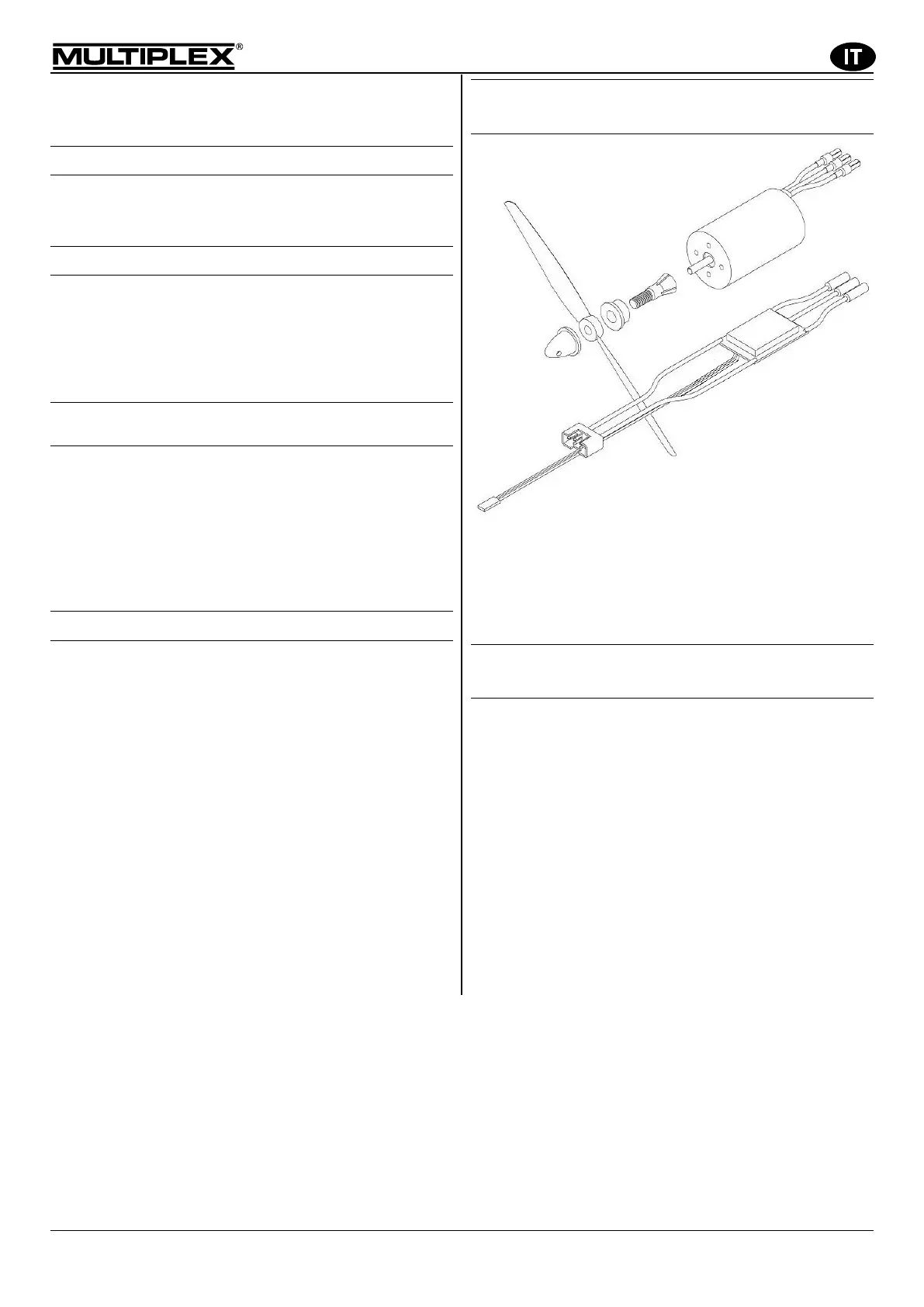

Istruzioni set motorizzazione „FunJET 2“
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Pagina 1/2
Istruzioni motorizzazione „FunJET 2“ # 1-00963 (20180926 BEDO) Con riserva di errori e modifiche! MULTIPLEX
Queste istruzioni sono parte integrante del prodotto e
contengono informazioni importanti. Per questo motivo è
indispensabile conservarle con cura e, in caso di vendita
del prodotto, consegnarle all’acquirente.
1. INTRODUZIONE
La motorizzazione ad alte prestazioni „FunJET 2“
# 1-00961, è particolarmente adatta per Jet veloci fino a
800 g, come anche per il nostro FunJET 2.
2. CONTENUTO / PARTI DI RICAMBIO
• 1 ROXXY BL Outrunner C35-36-2270 #1-00997
• 1 regolatore ROXXY BL-Control 755 S-BEC #1-01010
• 1 elica 5,5“ x 4,5“ # 73 3141
• 1 mozzo con ogiva # 33 2308
• minuteria per l’installazione nel modello
3. DATI DI FUNZIONAMENTO TIPICI
MOTORIZZAZIONE „FUNJET 2“
3S LiPo / elica: 5,5“ x 5,5“ assorbimento: ca. 36 A
Pacchi batteria consigliati:
ROXXY EVO LiPo 3 - 2600M 40C #31 6656
Non alimentare il motore allegato ROXXY BL Outrunner
C35-36-2270 in combinazione con l’elica allegata, con più
di 3S LiPo o 9 elementi NiXX!
4. AVVERTENZE
Utilizzare il set motorizzazione „FunJET 2“ esclusivamen-
te nel campo modellistico. Un utilizzo improprio può cau-
sare ferite anche gravi.
• Prima di mettere in funzione, leggere le istruzioni
• Prima di ogni messa in funzione, controllare che il mo-
tore e l’elica siano fissati saldamente
• Prima d’avviare il motore, allontanare eventuali oggetti
leggeri che potrebbero essere risucchiati dall’elica
• Durante il funzionamento, tenere una distanza di sicu-
rezza dall’elica in movimento
• In nessun caso avviare il motore tenendolo in mano
• Spegnere immediatamente il motore se dovessero sor-
gere delle vibrazioni. Prima di mettere nuovamente in
funzione, eliminare la causa delle vibrazioni (p.es. bi-
lanciare le pale dell’elica)
• Accertarsi che l’unità motore venga raffreddata suffi-
cientemente; non ostacolare il ricircolo dell’aria
5. MONTAGGIO DEL
SET MOTORIZZAIONE „FUNJET 2“
1. Avvitare il motore sull’ordinata
2. Inserire il mozzo, con l’anello di serraggio, sull’albero
motore
3. Posizionare l’elica sul mozzo e fissarla con l’ogiva
allegata
6. MESSA IN FUNZIONE
DEL SET MOTORIZZAZIONE „FUNJET 2“
1. Collegare i tre cavi del regolatore in una sequenza
qualsiasi con i tre cavi del motore
2. Collegare il cavo Uni del regolatore con la ricevente
3. Accendere la radio e controllare che l’elemento di co-
mando per il motore si trovi in posizione „SPENTO“
4. Collegare il pacco batteria con il regolatore
5. Controllare il senso di rotazione del motore – visto in
direzione di volo il motore deve girare in senso orario.
Per invertire il senso di rotazione, scollegare il pacco
batteria ed invertire la successione di due dei tre cavi
che collegano il regolatore con il motore
6. Disattivare il freno sul regolatore. Per informazioni det-
tagliate, consulta le istruzioni allegate al regolatore
