Pioneer A-550R Service Manual

ys Netod ol 0] 5 War 501 0] 51

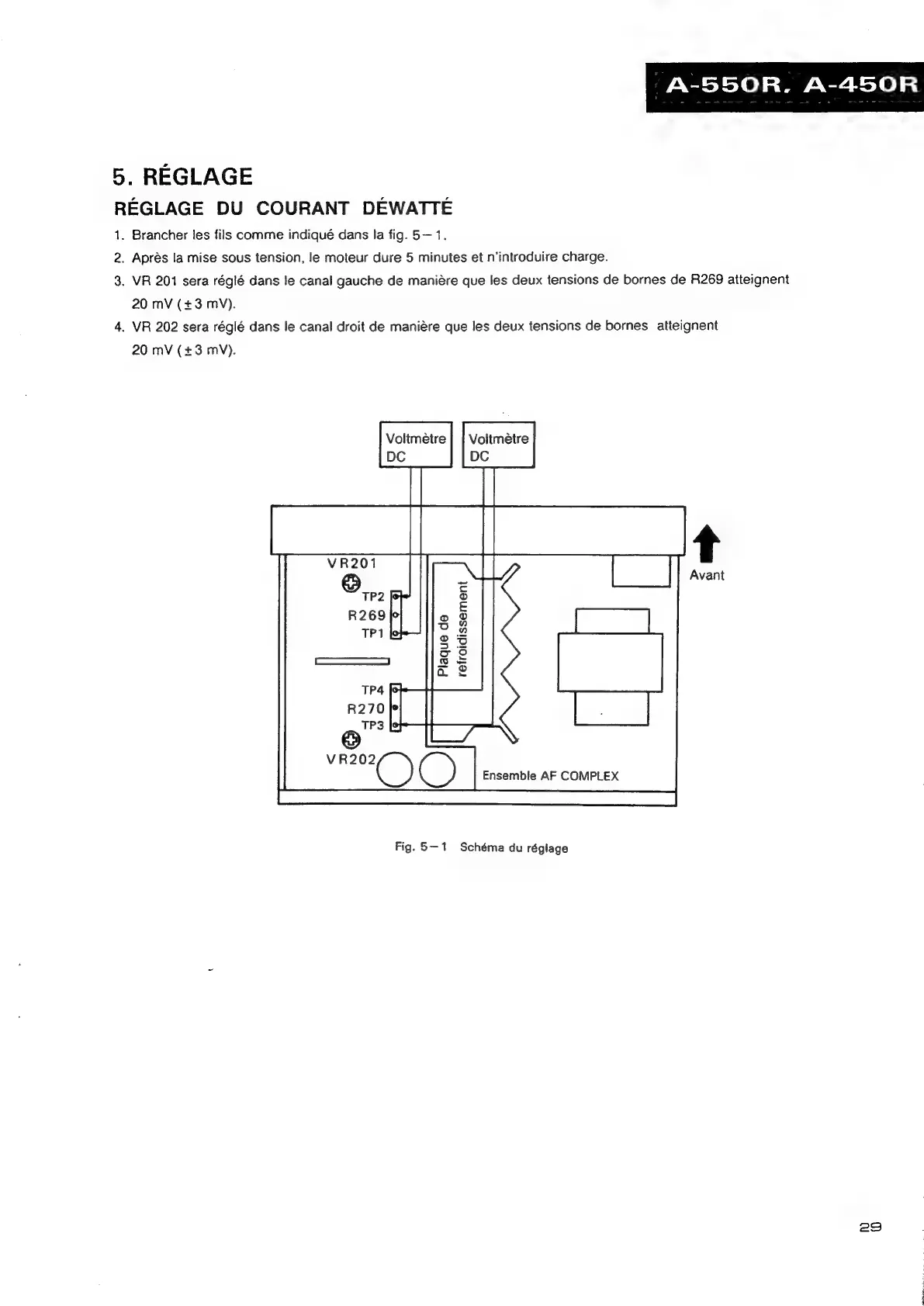

5. REGLAGE
REGLAGE DU COURANT DEWATTE
1.
Brancher les fils comme indiqué dans la fig. 5— 1.
2. Aprés la mise sous tension, le moteur dure 5 minutes et n'introduire charge.
. VR 201 sera réglé dans le canal gauche de maniére que les deux tensions de bornes de R269 atteignent
20 mV (+3 mV).
. VR 202 sera réglé dans le canal droit de maniére que les deux tensions de bornes atteignent
20 mV (+3 mV).
Voltmétre | | Voitmétre
DC DC
refroidissement
Ensemble AF COMPLEX
Fig. 5-1 Schéma du régiage
29
