www.polarispool.com

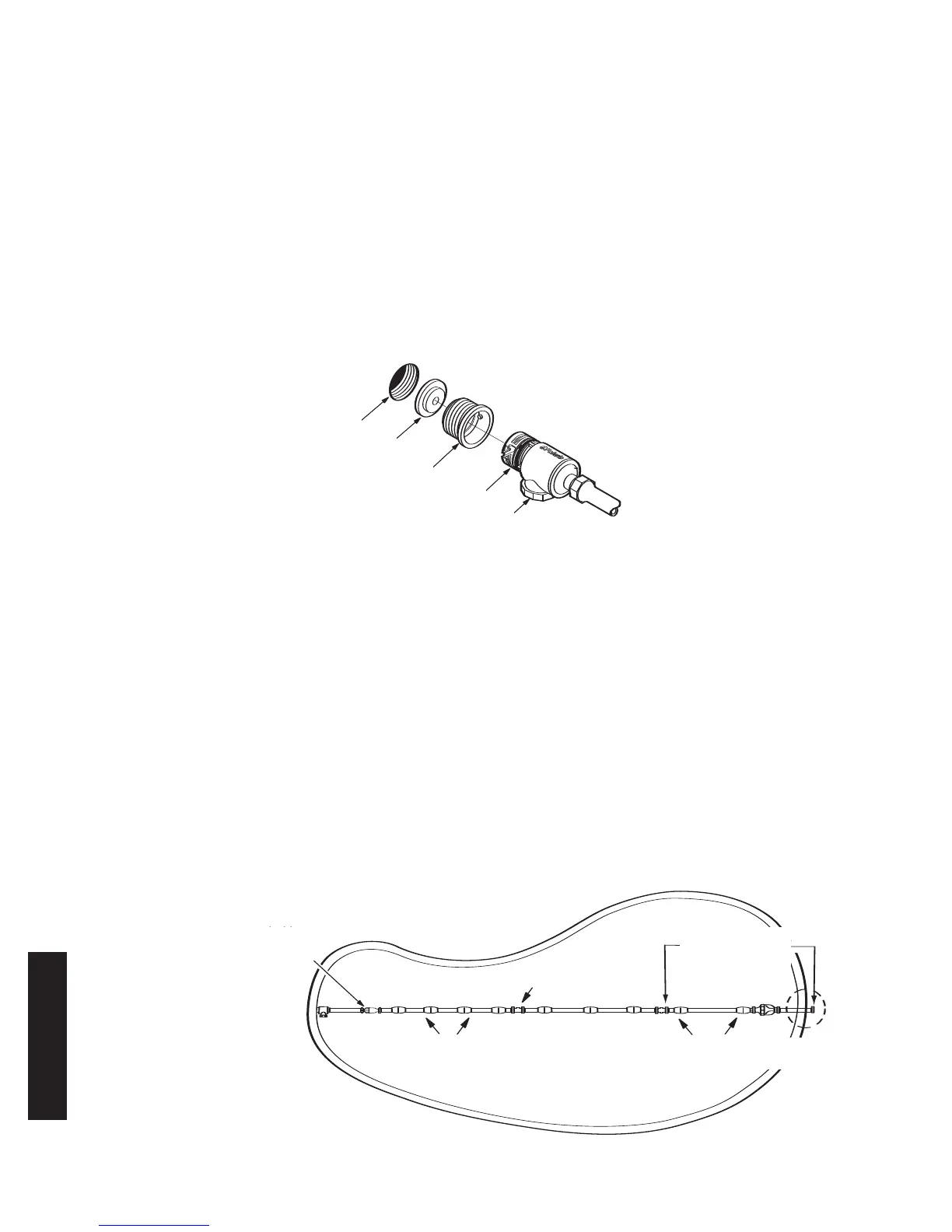

Instale a conexão universal de parede
Pode ser instalado em poucos minutos em piscinas com uma linha exclusiva de retorno do
aspirador e um encaixe de tubagem fêmea roscado de 3,8 cm (1,5 pol.).
1. Ligue a bomba de filtragem da piscina e purgue a canalização. Desligue a bomba.
2. Retire a conexão universal de parede da desconexão rápida e enrosque a conexão
universal de parede com o disco restritor azul na abertura de retorno.
3. Rode a desconexão rápida no sentido dos ponteiros dum relógio dentro da conexão
universal e puxe para fora para prender a conexão.
Ajuste a mangueira de alimentação de acordo com o
comprimento da piscina
Meça a parte mais funda da piscina. Corte a mangueira-guia, na extremidade que se
conecta à mangueira de alimentação, de maneira que o comprimento seja igual à maior
profundidade da piscina.
Conecte a mangueira-guia à mangueira de alimentação e conecte a mangueira à parede da
piscina na linha de retorno. Estenda a mangueira até ao ponto mais afastado da piscina. A
extremidade da mangueira deve ficar a 15 cm – um pouco mais comprida ou mais curta –
do ponto mais afastado. Veja o círculo pontilhado.
Mangueira comprida demais? Separe a mangueira na articulação central. Corte
montantes iguais do excesso de cada uma das secções da mangueira de 3 m.
Mangueira curta demais? Adquira uma secção de mangueira de alimentação adicional
(peça nº 9-100-3104), uma articulação (peça nº D20) e duas porcas de mangueira (peça nº
D15) através de um revendedor autorizado Polaris.
Após ajustar a mangueira, coloque as bóias
como ilustrado.
Instruções para instalação rápida
1
2
Português
Universal Wall Fitting
Quick Disconnect
Pressure Relief Valve
Return Line
Restrictor Disk
Leader Hose Floats
2-3' apart
Return
Line
Feed Hose Floats
1.5 to 3' apart
Center
Swivel
Leader Hose
Length = Max. Depth
In-Line
Filter
Linha de
retorno
Linha de
retorno
Bóias da mangueira de alimentação a uma
distância entre si de 45 a 90 cm à parte.
Bóias da mangueira principal, a uma
distância entre si de 60 a 90 cm
Articulação
central
Mangueira-guia
comprimento. =
profundidade máx.
Desconexão rápida
Válvula de alívio de pressão
Linha de retorno
Disco restritor
Conexão universal de parede
Filtro em linha

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Polaris 380 and is the answer not in the manual?

Polaris 380 Specifications

General IconGeneral
Pool TypeIn-ground
Booster Pump RequiredYes
Debris BagSingle chamber
Feed Pipe IncludedYes
Power SourceBooster pump
Warranty1 year
Cleaning Cycle3 hours
Debris TypeSmall to large debris
Cleaning CoverageFloor and walls
TypePressure
Hose Length31 feet
Drive SystemJet propulsion
