6 © 2017 Proceq SA
Italiano
La presente guida non sostituisce le istruzioni d’uso del
prodotto. Per informazioni dettagliate sul funzionamento e
la sicurezza rimandiamo alle istruzioni d’uso su
Touchscreen: Informazioni Documenti
DVD: fornito con il prodotto
Sito web Proceq: www.proceq.com Downloads

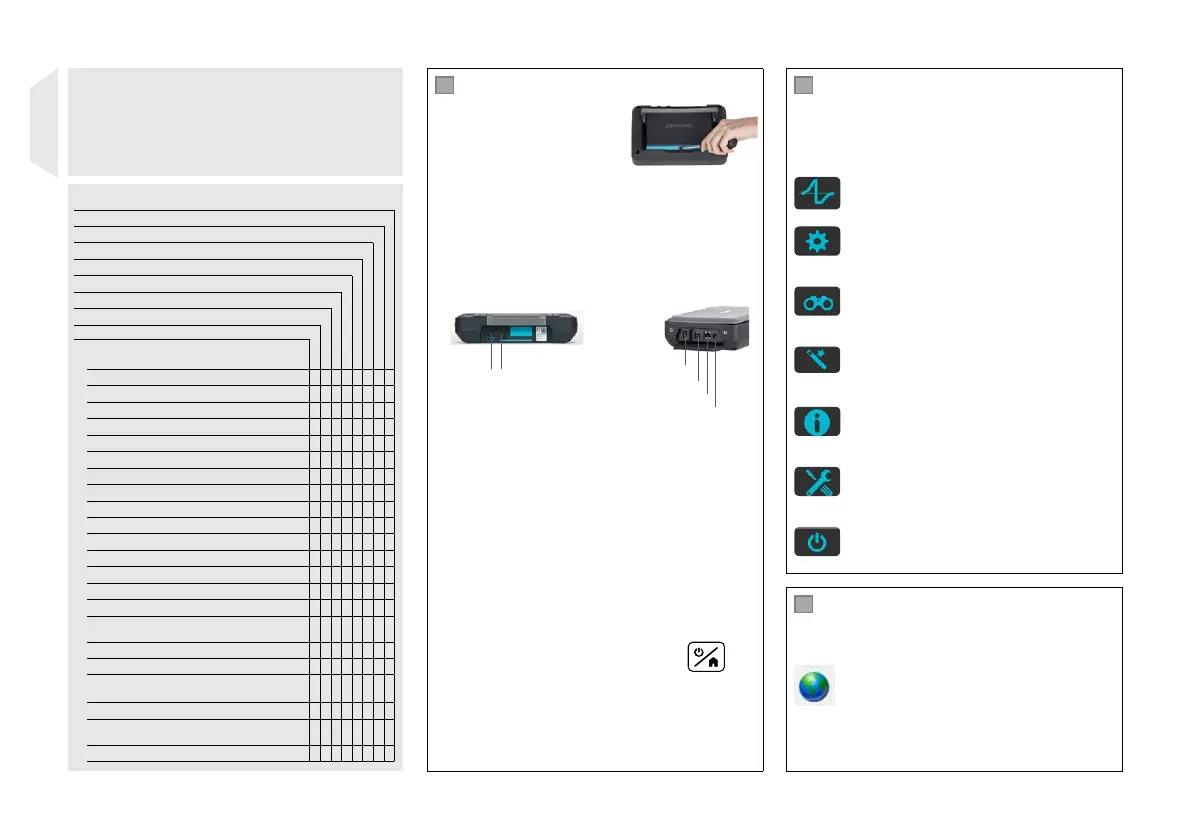

Descrizione della fornitura
Equotip 550 (35610001)
Equotip 550 Leeb D (35610002)
Equotip 550 Leeb G (35610003)
Equotip 550 Leeb U (35610006)
Equotip 550 Portable Rockwell (35610004)
Equotip 550 UCI (35610007)
Equotip 540 Leeb D (35620002)
Equotip 540 UCI (35620005)
A
Valigetta • • • • •
•
•
•
B
Touchscreen Equotip • • • • •
•
•
•
C
Batteria completa • • • • •
•
•
•
D
Alimentazione, cavi inclusi • • • • •
•
•
•
E
Cavo USB • • • • •
•
•
•
F
DVD con software e documentazione • • • • • • • •
G
Documentazione • • • • • • • •
H
Cinghia per il trasporto completa • • • • • • • •
I
Provini di rugosità superficiale • • • • •
J
Percussore Equotip Leeb D • •
K
Percussore Equotip Leeb G •
L
Percussore Equotip Leeb U •
M
Sonda Equotip Portable Rockwell •
N
Sonda Equotip UCI • •
O
Cavo per percussore Equotip Leeb • • •
P
Cavo per percussore Equotip Leeb U •
Q
Cavo per sonda Equotip Portable
Rockwell
•
R
Cavo per sonda Equotip UCI • •
S
Blocco di prova Equotip • •
T
Blocco di prova Equotip Portable
Rockwell
•
U
Blocco di prova Equotip UCI
•
V
Spazzola per pulire il percussore Equotip
Leeb
• • •
W
Pasta di accoppiamento • •
1
Primi passi
Installazione della batteria
Per installare la batteria, togliere
la pellicola protettiva e sollevare il
supporto come illustrato. Inserire
la batteria e bloccarla con la vite.
Caricamento della batteria
La batteria deve innanzitutto essere caricata per 8 ore
prima dell’uso. Collegarla mediante l’apposito connettore.
Un caricatore rapido (32701053) è disponibile (carica
completa: < 5,5 ore).
Collegamento della sonda
1 2
Connettore a incastro
Collegamenti dell’hard-
ware
Host USB
Dispositivo USB
Ethernet
Alimentazione
Per percussori Leeb utilizzare
il connettore a incastro 1.
Per la sonda UCI utilizzare i
connettori a incastro 1 o 2.
Per la sonda Portable
Rockwell utilizzare il connettore
host USB.
Host USB:
per collegare un mouse,
una tastiera o una
chiavetta USB.
Dispositivo USB:
per collegare un PC.
Ethernet: per collegarsi
alla rete.
Alimentazione:
per collegare
l’alimentatore.
Avvio dello strumento
Premere ON/OFF per accendere lo strumento.
Aggiornamento del software
Si consiglia di verificare la disponibilità di aggiornamenti del
firmware prima di utilizzare lo strumento per la prima volta
(vedi Equotip Link).
2
Menu principale
All’avvio appare il menu principale. Tutte le funzioni sono
accessibili direttamente via touchscreen.
Tornare al menu precedente premendo il pulsante di ritorno
o la freccia in alto a sinistra del touchscreen.
Misurazione
Schermo di misura.
Impostazioni
Impostazioni dell’applicazione (vedi le istruzioni
d’uso per maggiori dettagli).
Dati
Gestione dei file; verifica delle misurazioni
memorizzate sullo strumento.
Guide
Procedure predefinite per migliorare l’affidabilità
del processo e la precisione di misura.
Informazione
Contiene le istruzioni d’uso e importanti
informazioni sullo strumento.
Sistema
Consente di definire la lingua di interfaccia, la
data e l’ora e altre impostazioni di sistema.
Spegnimento
Spegne lo strumento.
3
Equotip Link
Installa il software Equotip Link fornito con il DVD. Collegare
lo strumento a un PC mediante il cavo USB fornito. Verificare
di essere collegati a Internet.
Cliccare sull’icona PQ-Upgrade per verificare se
esistono aggiornamenti del software.
Gli aggiornamenti devono essere effettuati periodicamente
per beneficiare al meglio dell’evoluzione continua del
firmware Proceq.
