14
Branchements du bornier
1 Masse antenne récepteur radio
2 Âme antenne récepteur radio (en cas d’utilisation d’une antenne externe, la
brancher au moyen d’un câble coaxial RG58 imp. 50Ω)
3 CMN commun pour CH2
4-5 CH2 sortie (contact non alimenté, N.O.) alimentation séparée, Vmaxi. = 30
Vac/dc, Imaxi.=1A
6 CMN commun pour toutes les entrées/sorties
7 Sortie dispositifs externes contrôlés 24 Vac
(1)
8 LS sortie lampe témoin 24 Vac 3W
9 CMN commun pour toutes les entrées/sorties
10 ELS sortie pour serrure électrique 12 Vac – 15 W
11 CMN commun pour toutes les entrées/sorties
12 EMRG1 (N.O.) entrée bouton pour la manœuvre d’urgence 1
13 EMRG2 (N.O.) entrée bouton pour la manœuvre d’urgence 214
CMN commun pour toutes les entrées/sorties
14 CMN commun pour toutes les entrées/sorties
15 Sortie dispositifs externes 24 Vdc
(1)
16 CMN commun pour toutes les entrées/sorties
17 FC1 (N.F.) entrée n de course en fermeture vantail 1
18 FA1 (N.F.) entrée n de course en ouverture vantail 1
19 FC2 (N.F.) entrée n de course en fermeture vantail 2
20 FA2 (N.F.) entrée n de course en ouverture vantail 2
21 CMN commun pour toutes les entrées/sorties
22 TAL (N.O.) entrée bouton d’ouverture partielle
23 TA (N.O.) entrée bouton d’ouverture
24 TC (N.O.) entrée bouton de fermeture
25 TD (N.O.) entrée bouton de commande séquentielle
26 CMN commun pour toutes les entrées/sorties
27 TB (N.F. /8.2 kΩ) entrée bouton de blocage (l’ouverture de ce contact interrompt
le cycle de travail jusqu’à une nouvelle commande de manœuvre)
(2)
28 CSP (N.F. /8.2 kΩ) entrée pour bord de sécurité. L'ouverture de ce contact
inverse le sens de marche aussi bien en fermeture qu'en ouverture
(2)
29 FTCS (N.F. /8.2 kΩ) entrée pour dispositifs de sécurité (cellule photoélectrique
de stop). L'ouverture de ce contact stoppe la manœuvre au retour à l’état de
veille, après le temps de pause, la manœuvre reprendra en fermeture (seulement
si la refermeture automatique a été validée)
(2)
30 FTCI (N.F. /8.2 kΩ) entrée pour dispositifs de sécurité (cellule
photoélectrique d’inversion en fermeture). L’ouverture de ce
contact, suite à l’intervention des dispositifs de sécurité, durant la
phase de fermeture, provoquera une inversion de la manœuvre
(2)
31 CMN commun pour toutes les entrées/sorties
27-28 Sortie 230 Vac 40W éclairage de zone
29-30 Sortie 230 Vac 40W clignoteur (activation continue ou intermittente)
31-32-33 Sortie commande moteur M2 Ouverture-Fermeture-Commun
34-35-36 Sortie commande moteur M1 Ouverture-Fermeture-Commun
37-38 Alimentation programmateur 230 Vac 50/60Hz
39 Terre pour alimentation programmateur 230 Vac 50/60Hz
40 Sortie terre
41 Sortie terre
Nota
(1)
La somme des deux sorties pour dispositifs externes ne doit pas être supé-
rieure à 10 W.
Nota
(2)
La sélection du type de contact N.F./8.2 kΩ s'effectue sur le menu visionnable
sur l'afcheur à 6 chiffres (paramètre "SC")
FAIRE UN PONT SUR TOUS LES CONTACTS N.F. INUTILISÉS et, en conséquence,
invalider les tests sur les dispositifs de sécurité correspondants (FTCI, FTCS – DIP9
et DIP10 en position "OFF").
Si l’on désire activer le test sur les dispositifs FTCI et FTCS, la partie émettrice tout
comme la partie réceptrice de ces dispositifs doivent être branchées à la borne
pour dispositifs externes contrôlés (CTRL 24Vdc). Tenir compte du fait qu’en cas de
validation du test, 1 seconde environ s’écoule entre la réception de la commande et
le lancement de la manœuvre du/des vantail/vantaux. Mettre sous tension le circuit
et vérier si l’état des LEDs de signalisation est conforme aux indications suivantes:
- L1 Mise sous tension de la carte allumée
- L2 Signalisation touche de blocage “TB” allumée
(3)
- L3 Signalisation cellules photoélectrique d’inversion “FTCI” allumée
(3)
- L4 Signalisation cellules photoélectrique de stop “FTCS” allumée
(3)
- L5 Signalisation bord de sécurité “CSP” allumée
(3)
- L6 Signalisation touche d’ouverture (TA) éteinte
- L7 Signalisation touche de fermeture (TC) éteinte
- L8 Signalisation touche d’ouverture partielle (TAL) éteinte
- L9 Signalisation commande séquentielle (TD/CH1) éteinte
L7
L6
L4
L3
L8L5L2
P1
L9
D1
L1
M2
OPEN
C.
CLOSE
CMN
F1
CS1484A
DC0562
32 33
35 36 37 38
39 40 41
42 43
34
44 45 46
F2
R1
PROG
LC 230V~
L
N
230V~
16 17 19 20 21 22 23 24 251814 15
TAL
TA
TB
FTCI
TD
NC NC NC NC
26 27
TC
NC
M1
OPEN
C.
CLOSE
CMN
LP 230V~
F3
ON
DS1
J1
3 4 6 7 8 9 10 11 1251 2
CMN
EMRG 2
OUT CH2
13
NO
EMRG 1
NO
CMN
ELS
12Vac
CMN
LS
CTRL
24Vac
28 29 30 31
CMN
FTCS
CSP
CMN
NCNCNCNO NONONO
CMN
FCA2
FCC2
FCA1
FCC1
24Vac
CMN
CMN
NO NO
NO
AUX

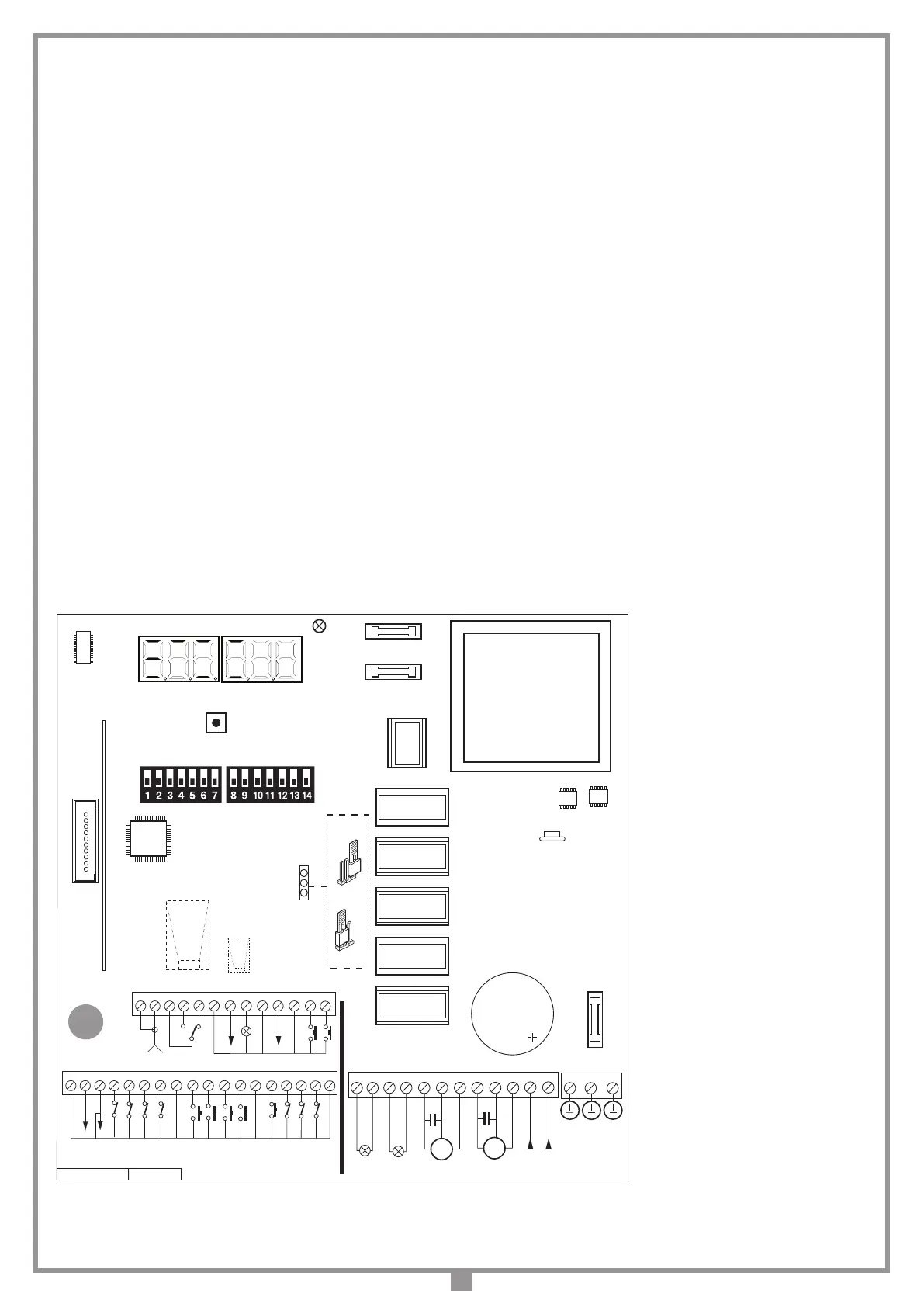

Programmatore a microcontrollore per 1-2 motori
PRG230M2
18-03-2016
DC0562
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
PRG230M2
POS. 1
POS. 2
D1 Afcheur à LEDs 6 chiffres
DS1 Dip-switch de sélection
F1 Fusible 1A (retardé protection circuit 24V)
F2 Fusible 4A (retardé protection circuit 230V)
F3 Fusible 1,6A (retardé protection serrure électrique)
J1 Cavalier de sélection EMRG (On/Off)
P1 Touche de programmation (PROG)
R1 Interface carte radio réceptrice standard
1
Nota
(3)
Ces LEDs sont allumées si le relatif
dispositif de sécurité n’est pas activé. Vérier que
l’activation des dispositifs de sécurité entraîne
l’extinction de la LED correspondante.
Dans l’hypothèse où la LED verte de mise
sous tension “L1” ne s’allumerait pas, vérier
l’état des fusibles et le branchement du câble
d’alimentation.
Dans l’hypothèse où une ou plusieurs LEDs
de sécurité ne s’allumeraient pas, vérier que
les contacts des dispositifs de sécurité inutilisés
soient court-circuités sur le bornier.
