11

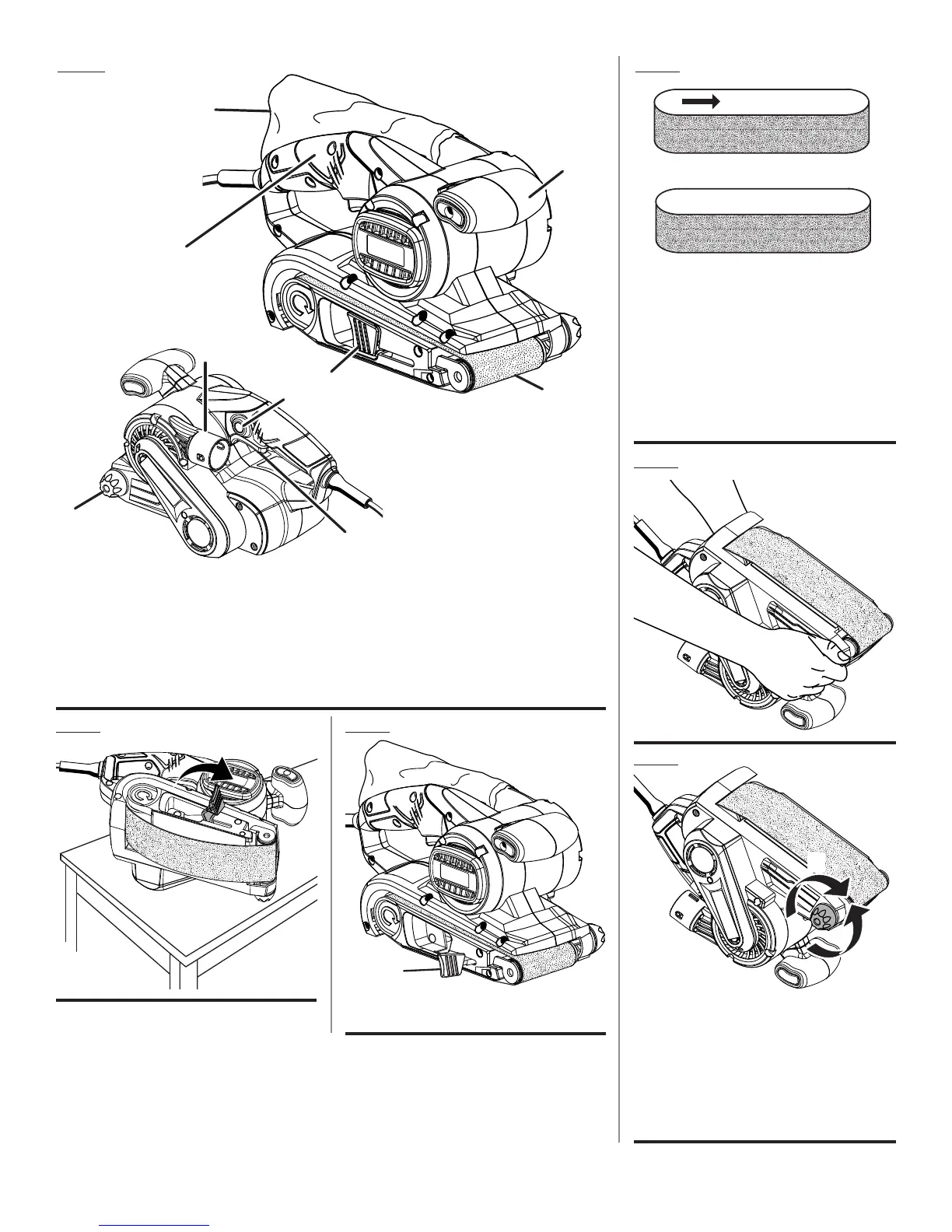

Fig. 3
Fig. 4
A - Dust collection bag (sac à poussière, saco
captapolvo)
B - Rear handle (poignée arrière, mango trasero)
C - Tension release lever (levier de soulagement
de la tension, palanca de afloje de tensión)
D - Sanding belt (bande abrasive, banda de lija)
E - Front handle (poignée avant, mango
delantero)
BE319
A - Install unidirectional belts in the direction
of the rotation (installer les bandes
unidirectionnelles dans le sens de rotation,
las bandas unidireccionales se instalan en la
dirección de desplazamiento)
B - Install bidirectional belts in either direction
(installer les bandes bidirectionnelles dans
n’importe quel sens, las bandas bidireccionales
se instalan en cualquier dirección)
A - Turn clockwise if belt runs outward (tourner
dans le sens horaire si la courroie se déplace
vers l’extérieur, gírela hacia la derecha si la
banda se desplaza hacia afuera)
B - Turn counterclockwise if belt runs inward
(tourner dans le sens anti-horaire si la
courroie se déplace vers l’intérieur, gírela
hacia la izquierda si la banda se desplaza
hacia adentro)
Fig. 1
Fig. 2
A - Tension release lever (levier de soulagement
de la tension, palanca de afloje de tensión)
Fig. 5
F - Lock-on button (bouton de verrouillage,
botón del seguro de encendido)
G - Blower exhaust hole (trou de sortie d’air,
abertura de salida del soplador)
H - Tracking knob (bouton de centrage, perilla de
alineación)
I - Switch trigger (gâchette, gatillo del
interruptor)
A
B
A
A
B
C
D
E
H
G
F
I
B
A
