15
ENTRETIEN
REMPLACEMENT DU GARANT

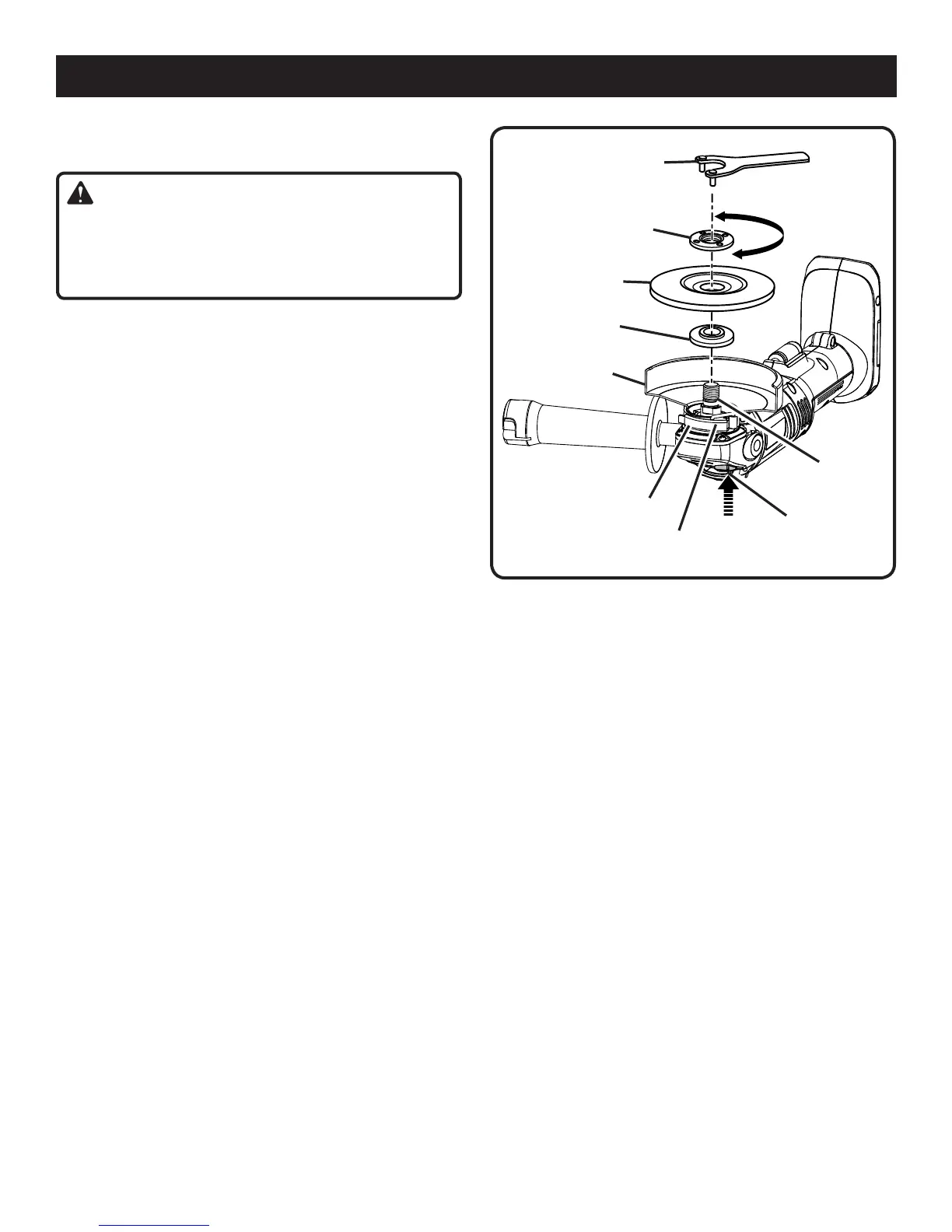

Voir la figure 12.
AVERTISSEMENT :
Ne pas remplacer ni desserrer la vis de le garant. Le
non-respect de cet avertissement peut provoquer le
détachement de le garant au cours du fonctionnement
et blesser gravement l’opérateur.
Après un certain temps, le garant peut s’user et devoir être
remplacé. Si le garant est endommagé à la suite d’une chute
de la meuleuse, il devra également être remplacé.
Pour remplacer le garant :
Retirer le bloc de batteries de la meuleuse.
Appuyer sur le bouton de verrouillage de l’axe et tourner
le boulon jusqu’à ce que l’axe se verrouille.
Desserrer et retirer l’écrou de l’axe à l’aide de la clé
fournie.
Retirer de la meule et la bride circulaire.
Déverrouiller le garant en tirant l’agrafe hors de la
meule.
Ouvrircomplètementl’agrafeettournerlegarantpourla
libérer de la rainure de verrouillage du boîtier à outils.
Retirer le garant.
Placer le garant neuf sur l’épaulement du chapeau de
roulement.
Tourner le garant en position correcte. Voir la section
Positionnement du garant plus haut dans ce manuel.
NOTE : S’assurer que la nervure en saillie du garant est
engagée dans la rainure du chapeau de roulement.
Remonter la bride circulaire, de la meule et de l’écrou
de blocage. Voir la section Installation de la meule plus
haut dans ce manuel.
Serrer fermement l’écrou à l’aide de la clé fournie.
CHAPEAU DE
ROULEMENT
AGRAFE
Fig. 12
BRIDE
CIRCULAIRE
ÉCROU DE SERRAGE
MEULE
BROCHE
GARANT SANS
OUTIL
BLOCAGE DE
L’AXE
POUR SERRER
POUR DESSERRER
CLÉ
