Bouton-poussoir et sélecteur
Boîtier à deux coques NEMA 1
Catégories 14, 22, 30, 40, 43, 3RE4, 3RT, 3RA, 3RW, CLM
N
o
de cat. 49SD*
E87010-A0468-T003-A3
Siemens Industry, Inc.
Description:
Ces dispositifs de commande sont destinés à être utilisés avec les
démarreurs et les contacteurs Siemens installés dans des boîtiers
à deux coques NEMA type 1. Le bouton-poussoir démarrage-arrêt
assure un type de commande momentané à 3 fils. Les sélecteurs
assurent le maintien d’un type de commande à 2 fils. En position
AUTO du sélecteur manuel-arrêt-auto, un dispositif de commande
à distance (comme un pressostat ou un thermostat) peut être
raccordé aux fins de commande automatique par le démarreur ou
le contacteur.

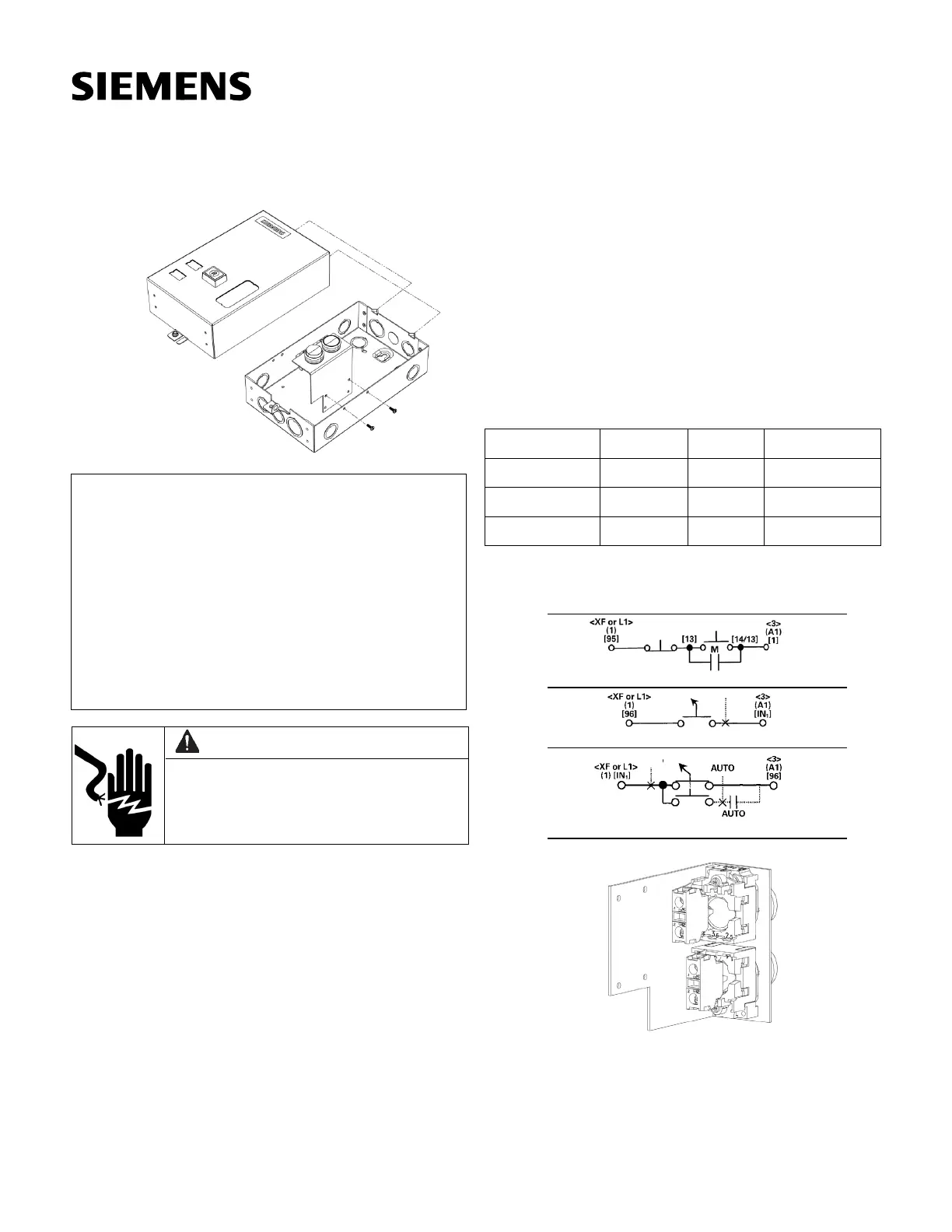

Figure 1
Légendes
Type de
commande
N
o
de
commande
Catégories
DEMARRAGE-
ARRET
Bouton-
poussoir
49SDPB5
14, 40, 3RT, 3RA,
3RE4, 3RW
ARRET-EN
SERVICE
S
électeur
49SDSB4
14, 40, 3RT, 3RA,
3RE4, 3RW
MANUEL-ARRET-
AUTO
S
électeur
49SDSBJ
14, 40, 3RT, 3RA,
3RE4,3RW
<> -
NEMA
( )
- Sirius 3R IEC
[ ]
- Sirius
Sof
t st
ar
t
Figure
2
Figure
3
Figure
4
Désignation du produit relative aux bornes
Instructions
Mars 2024
Remplace la version d’
Janvier 2021
IMPORTANT
CES INSTRUCTIONS NE PRÉTENDENT PAS COUVRIR TOUS LES DÉTAILS OU LES
VARIATIONS DE L’ÉQUIPEMENT, NI PRÉVOIR CHAQUE ÉVENTUALITÉ POUVANT
ÊTRE RENCONTRÉE LORS DE L’INSTALLATION, DU FONCTIONNEMENT OU DE
L’ENTRETIEN. POUR OBTENIR DE PLUS AMPLES RENSEIGNEMENTS OU EN
CAS DE PROBLÈMES QUI NE SONT PAS SUFFISAMMENT EXPLIQUÉS DANS LE
PRÉSENT DOCUMENT POUR L’ACHETEUR, IL FAUT COMMUNIQUER AVEC LE
BUREAU DE VENTE LOCAL DE SIEMENS.
LE CONTENU DE CE MANUEL D’INSTRUCTION NE FERA PAS PARTIE DE TOUTE
CONVENTION, TOUT ENGAGEMENT OU TOUTE RELATION PRÉALABLE OU
EXISTANT ET N’Y APPORTERA AUCUNE MODIFICATION. LE CONTRAT DE VENTE
CONTIENT L’OBLIGATION INTÉGRALE DE SIEMENS. LA GARANTIE CONTENUE
DANS LE CONTRAT CONCLU ENTRE LES PARTIES EST L’UNIQUE GARANTIE
OFFERTE PAR SIEMENS. TOUTE AUTRE DÉCLARATION CONTENUE AUX
PRÉSENTES NE CRÉE PAS DE NOUVELLES GARANTIES ET NE MODIFIE PAS LA
GARANTIE EXISTANTE.
Contenu de l’ensemble: Dispositif de commande, étiquettes de
légende, fils, support et vis montage de.
Installation (Figure 1)
1. Retirer la coque supérieure du boîtier.
2. Retirer l’entrée défonçable de la coque supérieure.
3. Installer le support du dispositif de commande au moyen
de deux vis de montage à l’emplacement A (dimension 1)
ou B (dimensions 2 et 3); serrer les vis à 25 lb-po.
4. Pour la commande par bouton-poussoir à 3 fils, effectuer les
connexions électriques selon la figure 2.
5. Pour les sélecteurs à 2 ou 3 positions, effectuer les connexions
électriques selon les figures 3 et 4.
6. L’emplacement des verrouillages auxiliaires peut différer des
schémas; par conséquent, il est important de respecter les
marques sur les dispositifs.
7. Apposer l’étiquette de légende appropriée sur la coque
supérieure, à côté du dispositif de commande.
Démarreur progressif Sirius
A5E44589526A-004
Si un démarreur NEMA de classe 14 est monté dans le boîtier,
orienter les blocs de contact du dispositif de commande
conformément à la figure 7. Cette orientation permet d’éviter
les interférences entre les blocs de contact et le relais de
surcharge ESP200.
Figure 5
Tension dangereuse.
Peut entraîner la mort, des blessures corporelles
graves ou des dommages matériels.
Couper l’alimentation avant d’intervenir sur cet appareil.
AVERTISSEMENT
ARRET
DEMARRAGE
ARRET EN SERVICE
ARRET
MANUEL
