Siemens SIMATIC Quick Install Guide

Disclaimer of Liability
We have reviewed the contents of this publication to ensure consistency with the hardware and
software described. Since variance cannot be precluded entirely, we cannot guarantee full
consistency. However, the information in this publication is reviewed regularly and any necessary
corrections are included in subsequent editions.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und
Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für die
vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift
werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen
enthalten.
Siemens AG
DI FA
Postfach 48 48
90026 NÜRNBERG
Illustrations
This document contains illustrations of the described devices and
accessories.
The illustrations may deviate from the particularities of the delivered device and accessories.
Abbildungen
Das vorliegende Dokument enthält Abbildungen zu den beschriebenen Geräten und Zubehör.
Die Abbildungen können bezogen auf das gelieferte Gerät und Zubehör in Einzelheiten abweichen.
Central Technical Support
Technische Support-Zentrale
https://support.industry.siemens.com
Service and spare parts
Reparatur und Ersatzteile
https://support.industry.siemens.com/sc/de/en/sc
© Siemens AG 2020. All rights reserved
A5E49178716-AA, 03/2020
3.4
Inserting Micro SD/ Nano SIM card – Einsetzen Micro SD/ Nano SIM-Karte3.3
Betriebssystem und Software für die SIMATIC IOT-Geräte sind frei programmierbar und werden
beim Booten des Geräts von der Micro SD-Karte geladen. Weitere Informationen zu den Themen
Software, Inbetriebnahme und Micro SD-Image finden Sie im SIMATIC IOT2000-Forum
(https://support.industry.siemens.com/tf/ww/de/threads/303/).
Operating system and software for the SIMATIC IOT devices are freely programmable and are
downloaded from the Micro SD card when the device is booted. Additional information on the
topics software, commissioning and Micro SD image is available in the SIMATIC IOT2000 Forum.
(https://support.industry.siemens.com/t
f/ww/en/threads/303/).
4
3

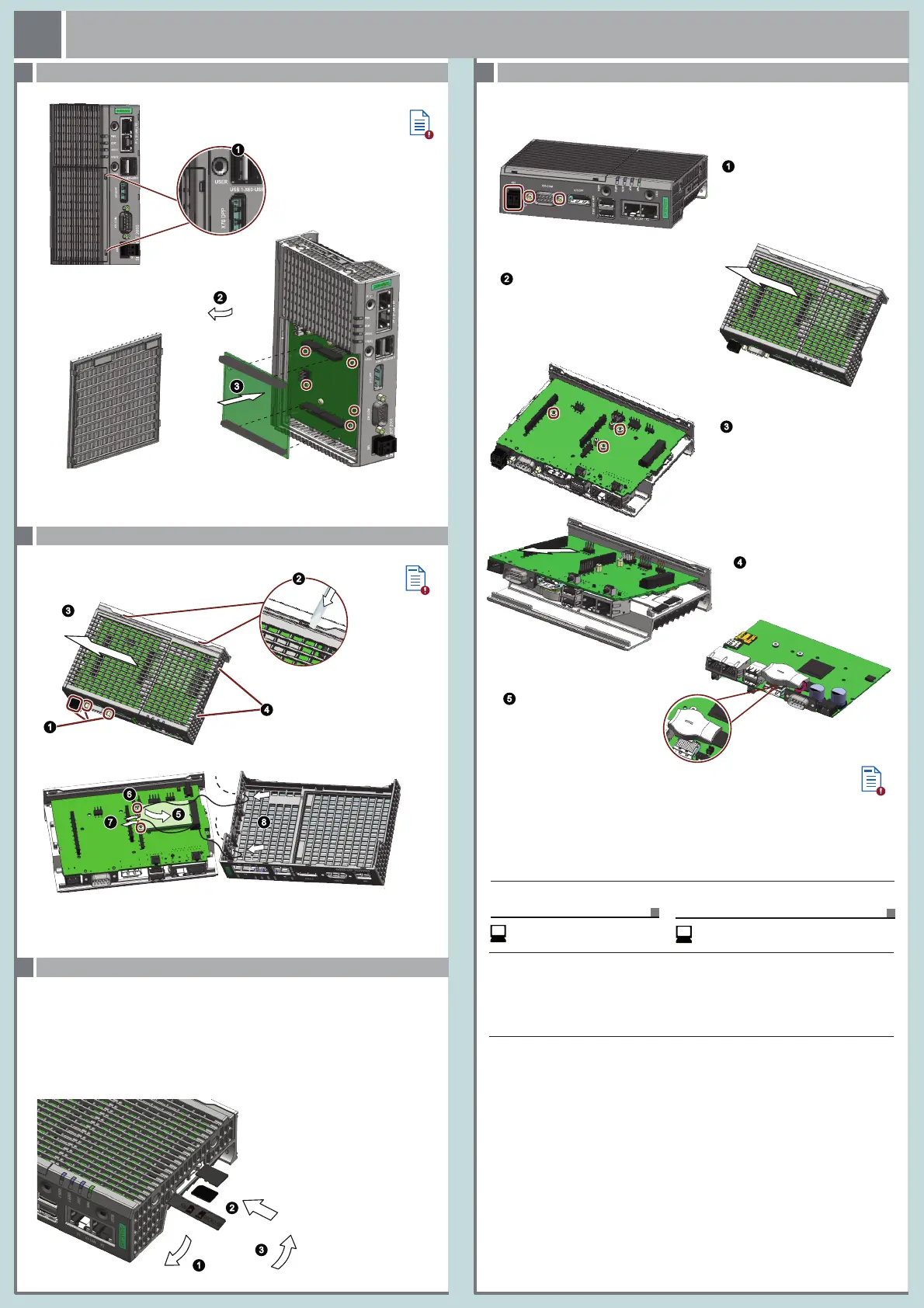

Expand device
Gerät erweitern
3
Replacing the backup battery - Pufferbatterie austauschen
3.2 Install Mini PCIe card – Mini PCIe-Karte einbauen
3.1
Install Arduino shield – Arduino-Shield einbauen
1
2
3
RESTREST
1
Customize the shield cover according to the arduino shield.
5
6
7
Example: Mini PCIe card / Beispiel: Mini PCIe-Karte
Then close the housing.
Dann schließen Sie das Gehäuse.
3
1
4
2
8
2
3
Die Schutzabdeckung entsprechend dem Arduino Shield anpassen.
1
2
Remove the top housing with shield cover.
Note: This part is for 6ES7647-0BA00-1YA2 only.
Hinweis: Dieses Ersatzteil ist nur für das 6ES7647-0BA00-1YA2 vorgesehen.
Remove the power plug and marked
screws.
Ziehen Sie den Netzstecker ab und
entfernen Sie die gekennzeichneten
Schrauben.
Nehmen Sie das obere Gehäuse mit
Schutzabdeckung ab.
Then install the motherboard again and close the housing.
Bauen Sie anschließend die Grundplatine wieder ein und schließen Sie das Gehäuse.
4
5
3
Remove the marked screws on the
motherboard.
Replace the battery.
Remove the motherboard.
Entfernen Sie die gekennzeichneten
Schrauben an der Hauptplatine.
Entfernen Sie die Hauptplatine.
Tauschen Sie die Batterie aus.
