Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

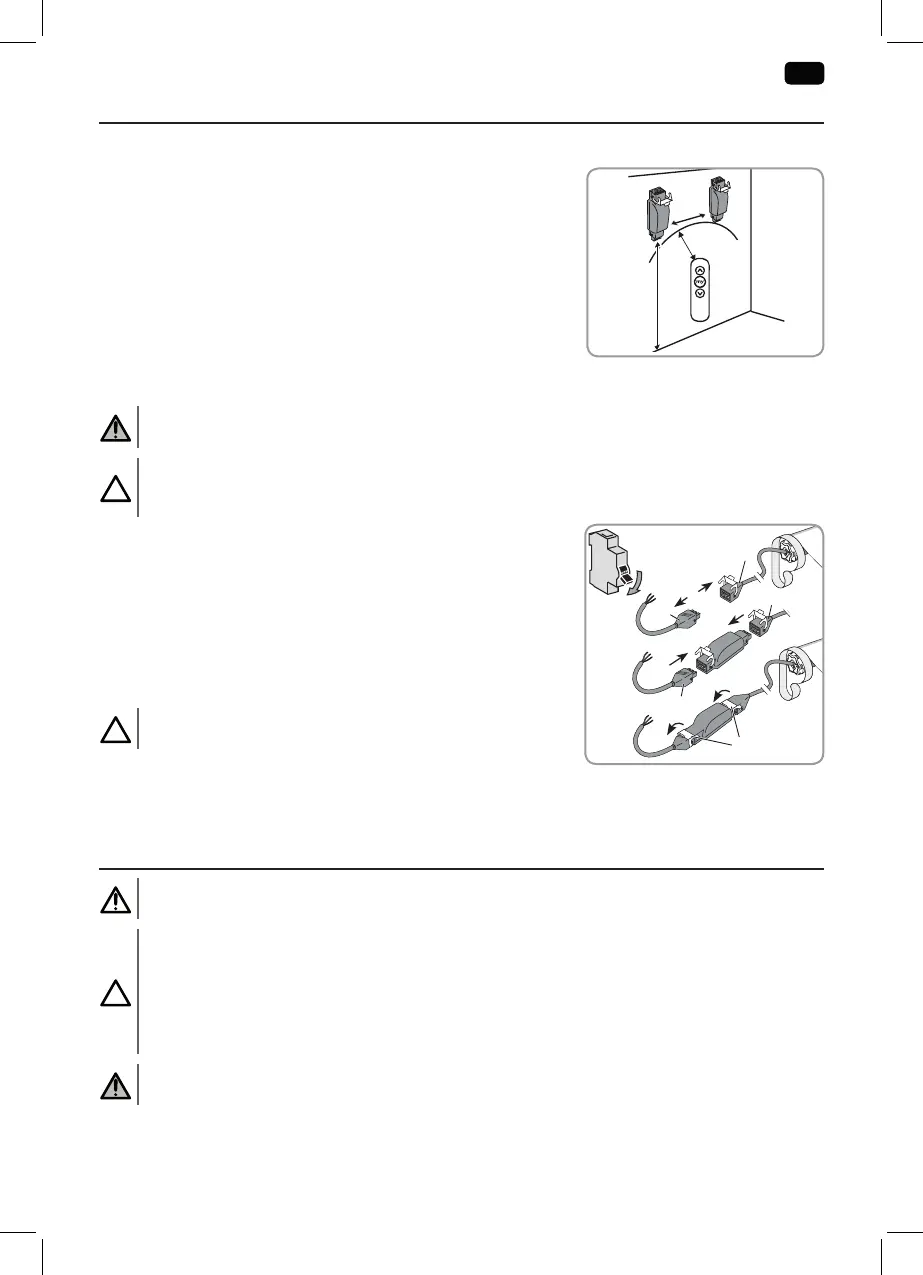

2. INSTALLASJON
2.1. RÅD VED MONTERING
• Minsteavstand (X) mellom en Slim io Receiver
Pergola + Plug og gulvet:
X = 150 cm
• Minsteavstand (X) mellom en Slim io Receiver
Pergola + Plug og en radioernkontroll:
Y = 30 cm
• Minsteavstand (Z) mellom to Slim io Receiver.
Pergola + Plug-mottakere:
Z = 20cm
2.2. MONTERING AV SLIM IO RECEIVER PERGOLA + PLUG
Advarsel
Gjeldende standarder og lovgivning i installasjonslandet må overholdes.
Advarsel
Mottakeren Slim io Receiver Pergola + Plug må installeres skjermet mot regn og dårlig vær utenfor
barns syns- og rekkevidde.
1) Slå av strømmen.
2) Koble hurtigkoblingen på motorkabelen (A) fra hurtigkoblingen på
strømkabelen (B).
3) Koble Slim io Receiver Pergola + Plug mellom motorkabelen (A) og
strømkabelen (B).
• Motor = motorside (A)
• Tilførsel 230V = strømnettsiden (B)
4) Lås festeklipsene (C).
Advarsel
Kontroller at de to hurtigkoblingene er gått riktig i inngrep.
5) Plasser Slim io Receiver Pergola + Plug i festet til markisen for å
skjule den.
6) Fest Slim io Receiver Pergola + Plug (ved hjelp av klemmer, for eksempel).
3. KABLING
Forsiktig
Overhold standarden NF C 15-100 for elektriske installasjoner.
Advarsel
• Kabler som går gjennom en metallvegg, må være beskyttet og isolert av en muffe eller hylse.
• Fest kablene for å unngå kontakt med en del i bevegelse.
• Hvis mottakeren brukes utendørs, og hvis strømkabelen er av typen H05-VVF, må kabelen installeres i
et UV-bestandig rør, for eksempel i en renne.
• Sørg for at strømkabelen til mottakeren er lett tilgjengelig: Den må være enkel å skie ut.
Advarsel
Lag alltid en hake på strømkabelen for å forhindre vanndråper i mottakeren!
Z
Y
X
A
B
C
A
B
OFF
