Sonoff DIY DUAL R3 LITE User Manual

SONOFF TECHNOLOGIES CO., LTD.
Deutsch
19

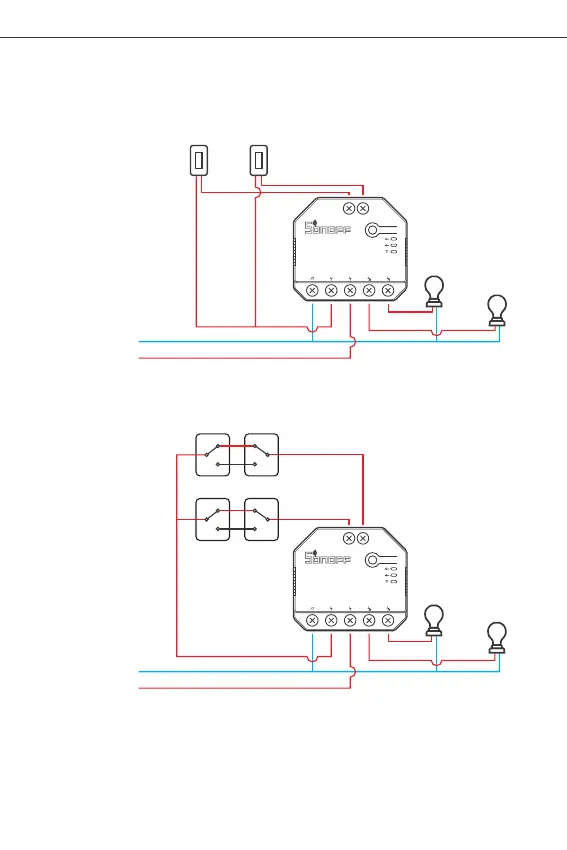

① Um eine doppelrelais Steuerung zu ermöglichen, sind S1 und S2 erforderlich, um
den Drucktastenschalter im Impulsmodus oder den Lichtwippschalter im
Flankenmodus anzuschließen:
1
2
S2 S1
N In L In L In LOut1LOut2
1
2
S2 S1
N In L In L In LOut1LOut2
② Schließen Sie SPDT-Schalter im Flankenmodus an, erreichen Sie die doppelte
Zweiwegesteuerung zu erzielen:
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
Switch Switch
N In
L In
L Out 1
L Out 2
N In
L In
L Out 1
L Out 2
Anleitung zur Verkabelung des Beleuchtungskörpers

Sonoff DIY DUAL R3 LITE Specifications

General

Model	Sonoff DIY DUAL R3 LITE
Category	Switch
Wi-Fi Standard	802.11 b/g/n
Protocol	Wi-Fi
Operating Humidity	5% to 90% RH
Input Voltage	AC 100-240V
Compatibility	Alexa, Google Assistant
Operating Temperature	-10°C to 40°C
Casing Material	PC
