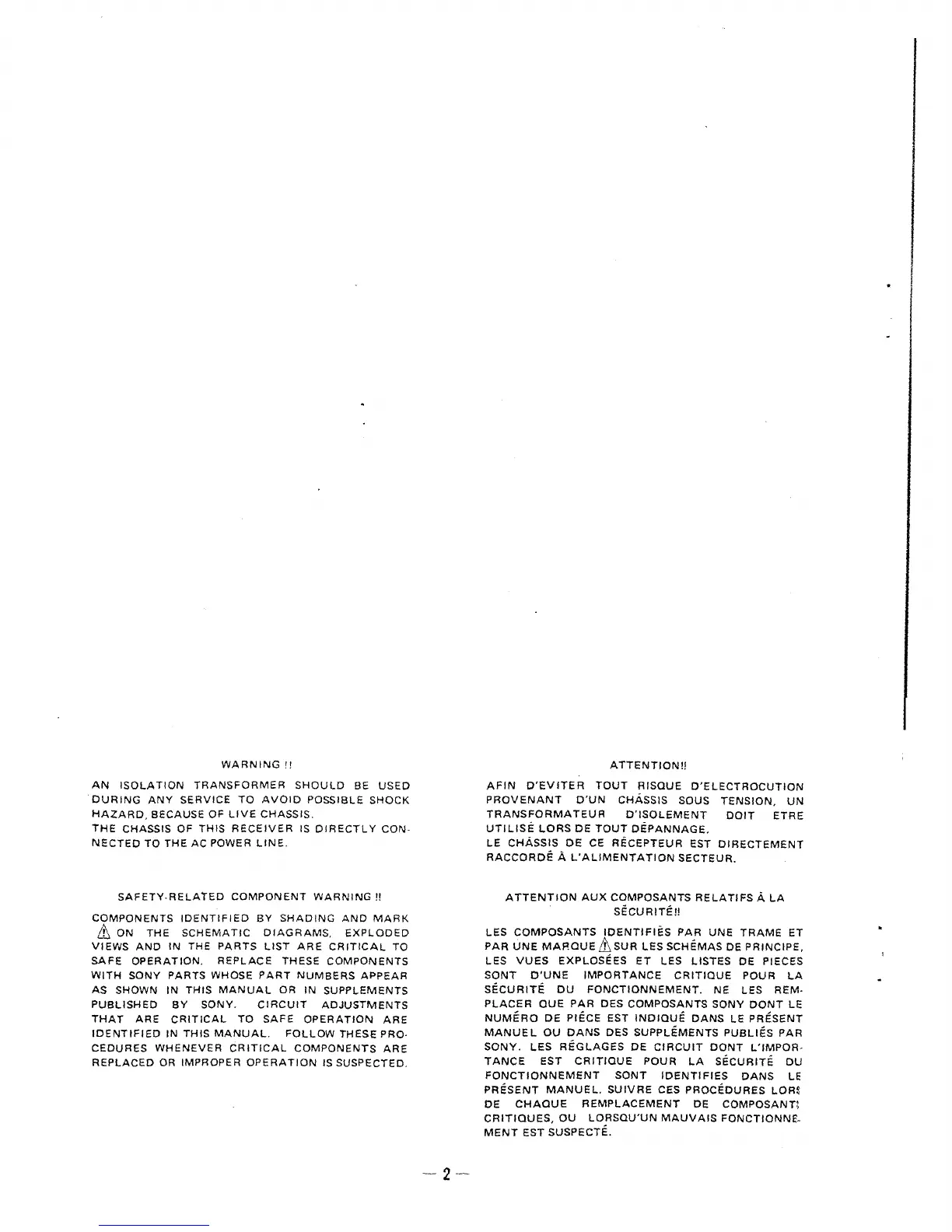

WARNING!!
AN ISOLATION TRANSFORMER SHOULD BE USED
DURING ANY SERVICE TO AVOID POSSIBLE SHOCK
HAZARD, BECAUSE OF LIVE CHASSIS.
THE CHASSIS OF THIS RECEIVER IS DIRECTLY
CON-
NECTED TO THE AC POWER LINE.
SAFETY-RELAiED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY SHADING AND MARK
ffi ON THE SCHEMATIC DIAGRAMS, EXPLODED
VIEWS ANO IN THE PARTS LIST ARE CRITICAL TO
SAFE OPERATION. REPLACE THESE COMPONENTS
WITH SONY PARTS WHOSE PART NUMBERS APPEAR
AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY. CIRCUIT ADJUSTMENTS
THAT ARE CRITICAL TO SAFE OPERATION ARE
IDENTIFIED
IN THIS MANUAL. FOLLOW THESE PRO-
CEDURES WHENEVER CRITICAL COMPONENTS ARE
REPLACED OR IMPROPER OPERATION JS SUSPECTED.
-2-
ATTENTION!!
AFIN O'EVITER TOUT RISQUE D'ELECTROCUTION
PROVENANT D'UN
CHASSIS SOUS TENSION, UN
TRANSFORMATEUA D'ISOLEMENT DOIT ETRE
UTILISE LORS DE TOUT DEPANNAGE.
LE CHASSIS DE CE RECEPTEUR EST DIRECTEMENT
RACCORDE
A L'ALIMENTATION SECTEUR.
ATTENTION AUX COMPOSANTS RELATIFS
A LA
SECURITE!!
LES COMPOSANTS IDENTIFIES PAR UNE TRAME ET
PAR UNE
MAR CUE &suR LES SCHEMAS DE PRINCIPE,
LES VUES EXPLOSEES ET LES LISTES DE PIECES
SONT D'UNE IMPORTANCE CRITIQUE POUR LA
SECURITE DU FONCTIONNEMENT. NE LES REM·
PLACER QUE PAR DES COMPOSANTS SONY DONT LE
NUMERO DE PIECE EST INDIOUE DANS LE PRESENT
MANUEL OU DANS DES SUPPLEMENTS PUBLIES PAR
SONY. LES REGLAGES DE CIRCUIT DONT
L'IMPOR-
TANCE EST CRITIQUE POUR LA SECURITE DU
FONCTIONNEMENT SONT IDENTIFIES DANS
LE
PRESENT MANUEL. SUIVRE CES PROCEDURES LOR~
DE CHAQUE REMPLACEMENT DE COMPOSANT!
CRITIQUES, OU LORSQU'UN MAUVAIS FONCTIONNl;-
MENT EST SUSPECTE.
