FCB-KM
español / EE.UU
33

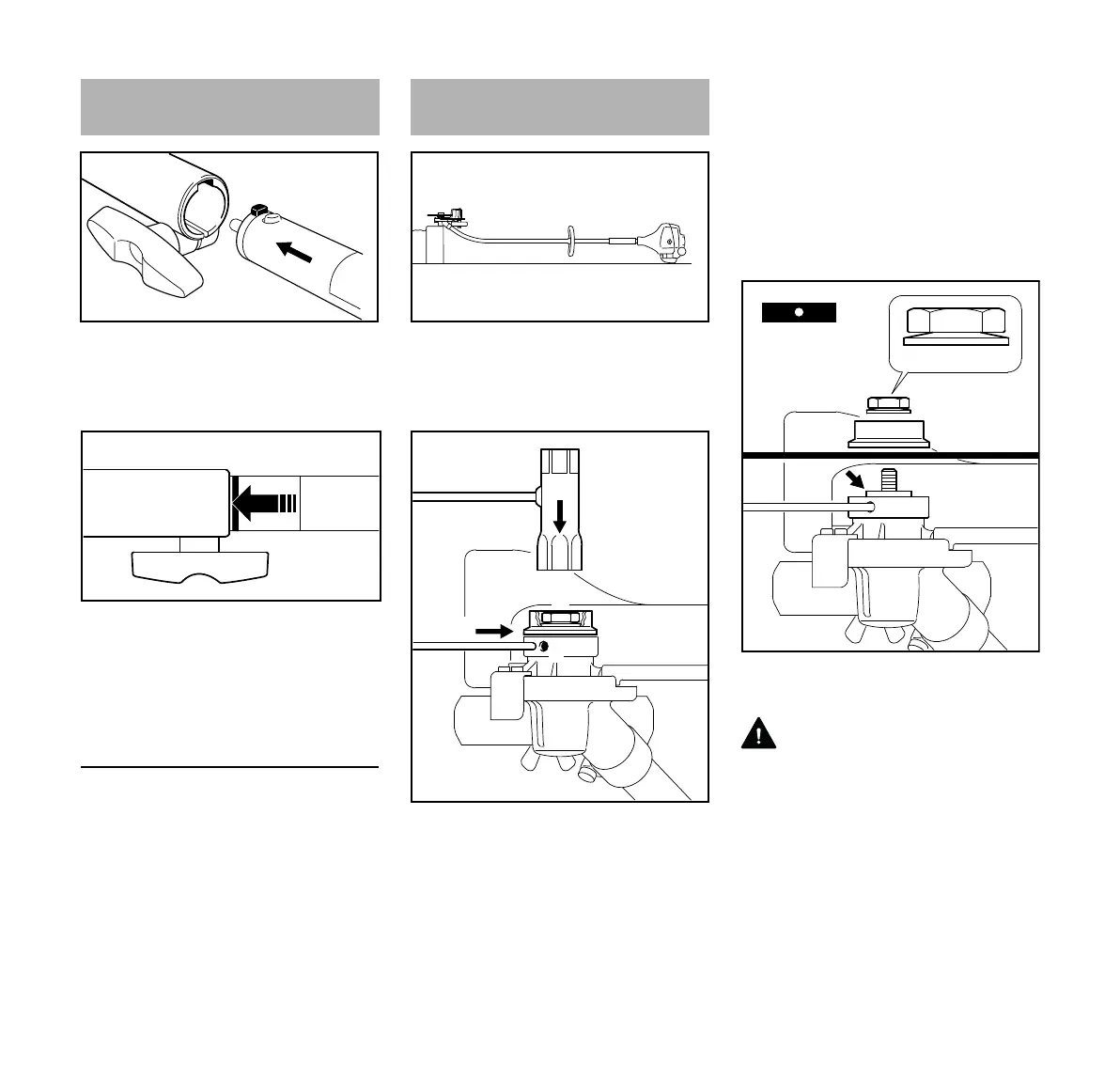

N Empuje la orejeta (1) del tubo de
mando en la ranura (2) en el
manguito de acoplamiento hasta
que haga tope.
Cuando la instalación es correcta, la
raya roja (3) (punta de la flecha) debe
estar a ras con el extremo del manguito
de acoplamiento.
N Apriete la perilla (4) firmemente.
Retiro del accesorio KombiTool
N Invierta la secuencia anterior para
retirar el tubo de mando.
N Coloque la orilladora eléctrica sobre
un soporte adecuado, de modo que
el montaje de la cuchilla (1) quede
orientado hacia arriba.
N Inserte el pasador de bloqueo (2)
hasta donde sea posible en la
cavidad (3), empújelo levemente y
gírelo en uno y otro sentido junto
con la arandela de empuje (4) hasta
que el eje quede bloqueado.
N Coloque la llave Allen (5) en la
tuerca (6).
N Gire la tuerca en sentido horario
(roscas izquierdas) y quítela.
N Quite la arandela de empuje.
N Coloque la cuchilla (7) en la placa
de empuje (8).
ADVERTENCIA
El collar (flecha) debe encajarse en el
orificio de la cuchilla.
N Instale la arandela de empuje (4) en
el eje (9) y bloquee el eje.
N Atornille la tuerca (6) en el eje
girándola en sentido contrahorario y
apriétela.
Instalación del KombiTool
1
002BA326 KN
2
3
002BA327 KN
4
Montaje de la cuchilla
239BA020 KN
6
239BA021 KN
3
2
4
5
4
10
9
7
7
239BA022 KN
6
8
