85FS 80, FS 80 R, FS 85, FS 85 R
español / EE.UU

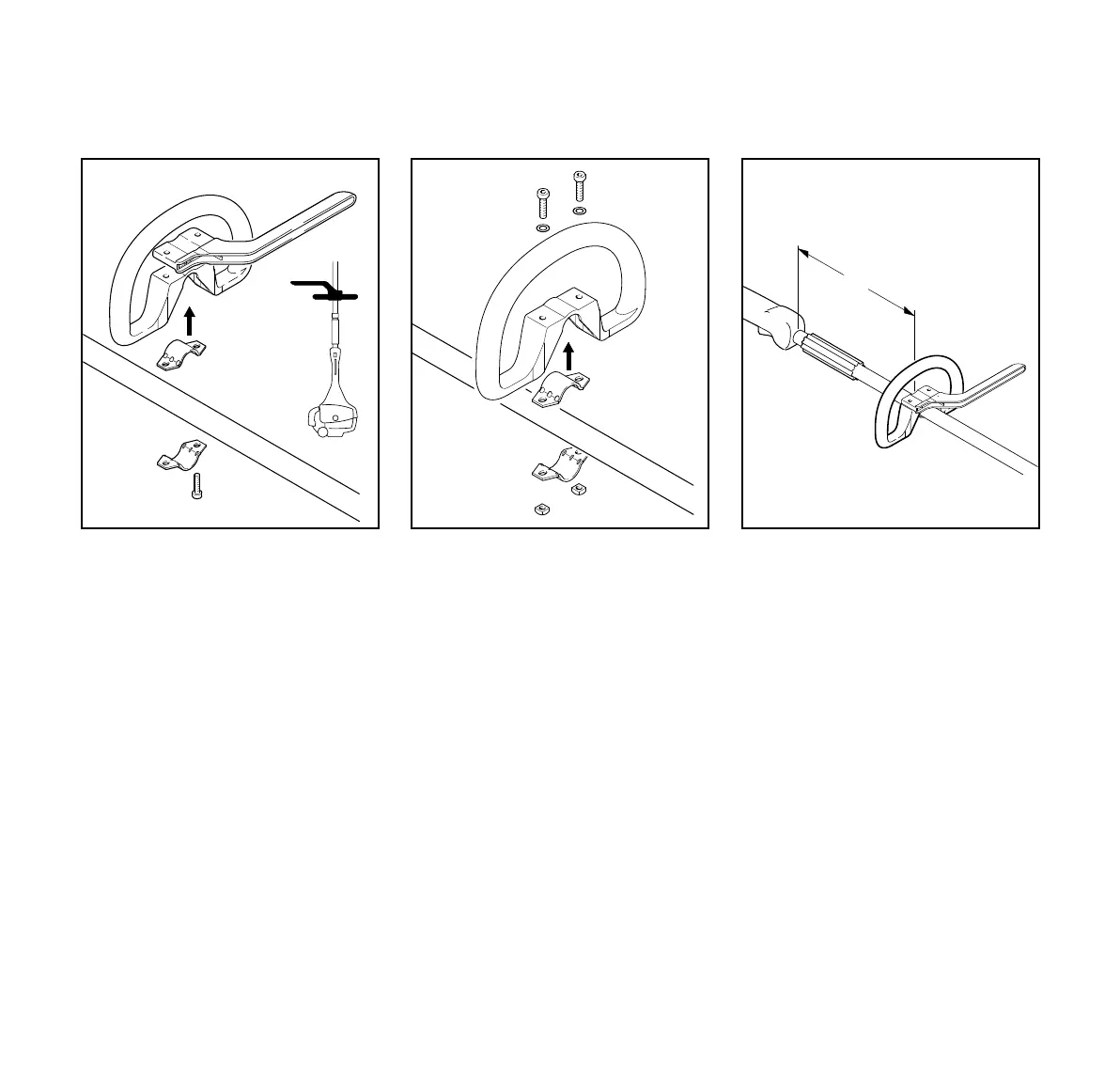

: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Instale la abrazadera (6) y coloque
la barra de defensa (2) en posición.
Observe la posición correcta.
: Alinee los agujeros.
: Inserte los tornillos (7) en los aguje-
ros y atorníllelos en la barra de
defensa hasta donde topen.
: Prosiga a "Fijación del mango
tórico".
Mango tórico sin barra de
defensa
: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Coloque las arandelas (7) en los
tornillos (8).
: Inserte los tornillos (8) en los
agujeros y atorníllelos en las
tuercas cuadradas (1) hasta donde
topen.
: Prosiga a "Fijación del mango
tórico".
Fijación del mango tórico
: Fije el mango tórico (4) aprox. a
8 pulg (20 cm) (A) delante del
mango de control (9).
: Alinee el mango tórico.
: Apriete los tornillos firmemente y, si
es necesario, trabe las tuercas.
10= Manguito*
* vea “Guía para el uso de este
manual”
5
4
002BA099 KN
2
3
6
7
4
5
002BA136 KN
1
6
1
3
8
7
8
7
10
9
4
002BA147 KN
A
