DEEN
33
FRNLITESPT
0478 193 9905 C - DE

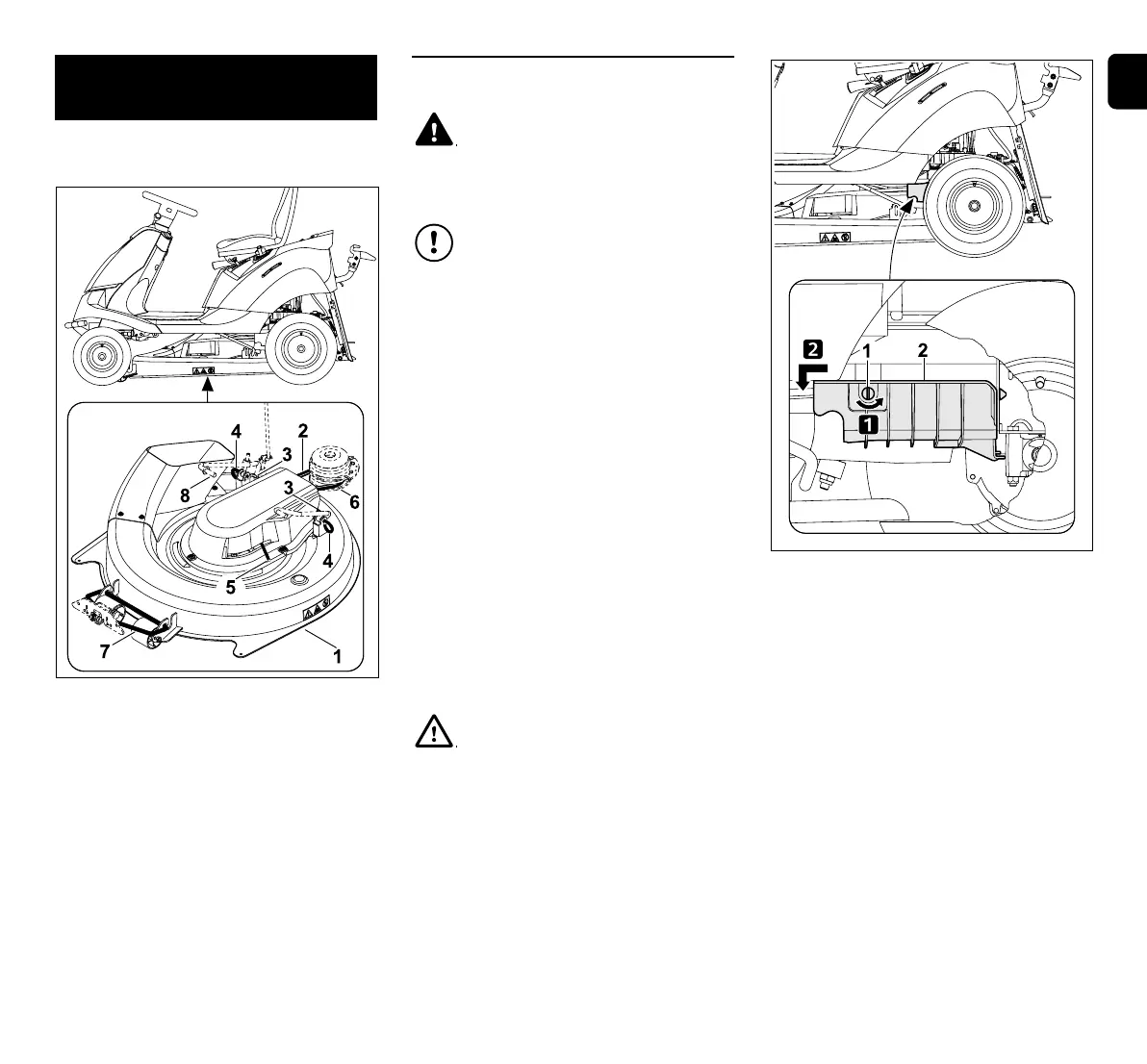

Bauteilübersicht am Mähwerk im
montierten Zustand
1 Mähwerk
2 Keilriemen
3 Sicherungssplint
4 Befestigungsbolzen
5 Hebel Keilriemenspannvorrichtung
6 Keilriemenscheibe
7 Mähwerksaufhängung vorne
8 Mähwerksaufhängung hinten
13.1 Mähwerk demontieren
● Gerät auf einem ebenen und festen
Untergrund abstellen.
● Verbrennungsmotor abstellen. (Ö 12.3)
● Zündschlüssel abziehen.
● Parkbremse einlegen. (Ö 8.10)
● Grasfangkorb abnehmen. (Ö 12.10)
● Auswurfkanal demontieren. (Ö 14.5)
Keilriemenabdeckung hinten
demontieren
● Niederste Schnittstufe auswählen.
Schritt 1:
Verschlussschraube (1) 90° gegen den
Uhrzeigersinn drehen.
Schritt 2:
Keilriemenabdeckung hinten (2) nach
vorne abziehen und entnehmen.
Keilriemen aushängen
● Schnittstufe 3 wählen.
13. Mähwerk
Verletzungsgefahr!
Vor allen Arbeiten am Mähwerk das
Kapitel "Zu Ihrer Sicherheit"
sorgfältig lesen und beachten.
(Ö 4.)
Schäden am Gerät vermeiden!
Bei demontiertem Mähwerk darf
der Aufsitzmäher nicht in Betrieb
genommen werden, wenn der
Auswurfkanal eingebaut ist.
Den Auswurfkanal ausbauen, damit
dieser während der Fahrt nicht an
Gegenständen (Maulwurfshügeln,
Wurzeln usw.) hängen bleiben kann
und dadurch beschädigt wird.
(Ö 14.5)
Verbrennungsgefahr!
Vor der Demontage der
Keilriemenabdeckung hinten das
Gerät, insbesondere den Auspuff,
vollständig auskühlen lassen.
