CIRCUITO UTILIZZATORE DI SCATTO

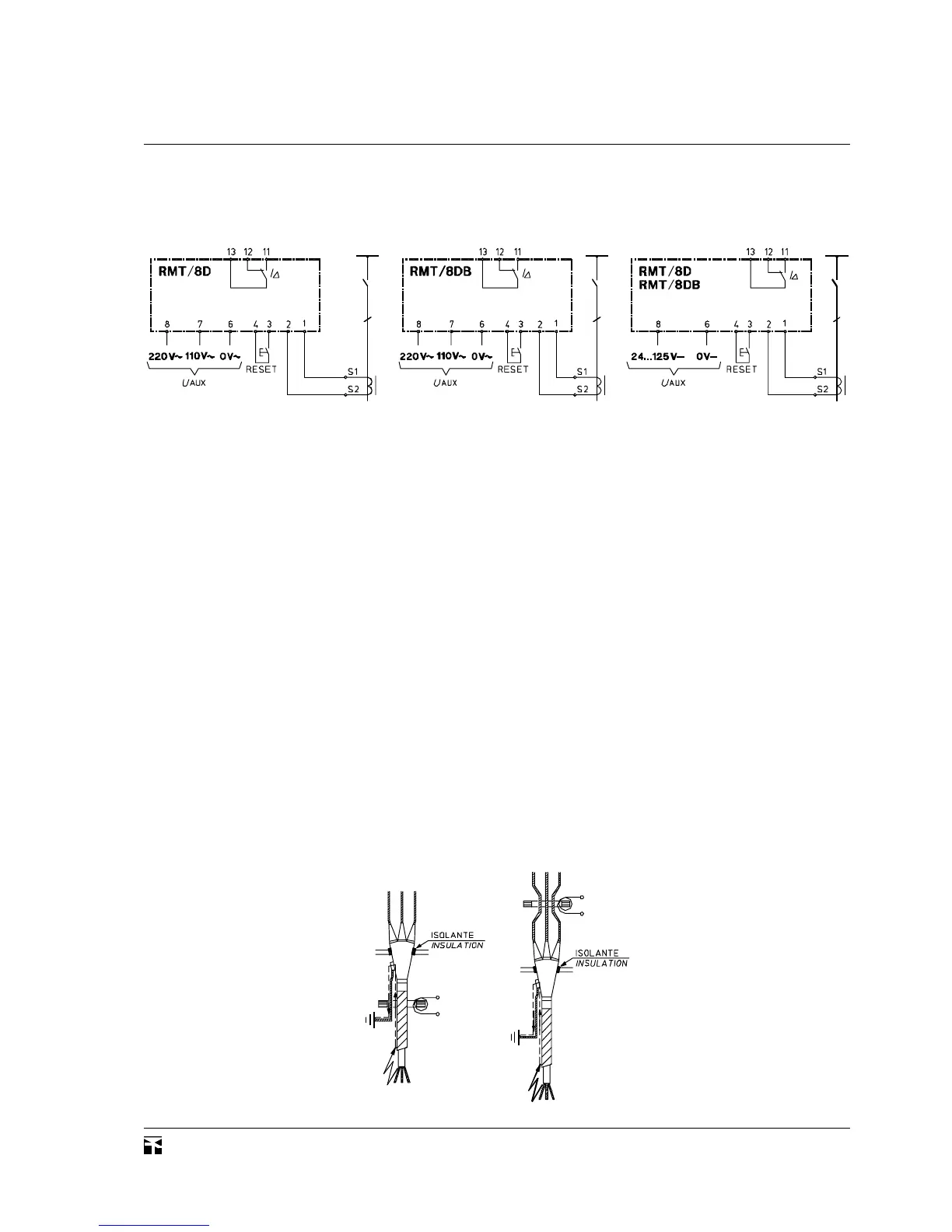

Il circuito utilizzatore di scatto è costituito da un contatto di
scambio disponibile ai morsetti 11-12-13. In condizioni normali,
cioè con una corrente di terra inferiore alla soglia d'intervento, il
contatto finale è chiuso tra i terminali 12-13. All'intervento del
dispositivo il contatto finale si chiude tra i terminali 11-13 e il
LED rosso di segnalazione si accende.
Il dispositivo RMT è disponibile anche in versione a sicurezza
positiva, nella quale il relè finale è mantenuto eccitato in condi-
zione normale e si diseccita in caso d'intervento. Pertanto in
condizioni normali il contatto finale è chiuso tra i morsetti 11-13,
mentre all'intervento o al mancare della tensione ausiliaria o in
caso di guasto del dispositivo si chiude tra i morsetti 12-13.
Questa versione è particolarmente indicata in associazione con
interruttori aventi il comando di apertura del tipo a mancanza di
tensione. In tal caso è opportuno che la tensione ausiliaria sia in
c.c., per evitare aperture indesiderate dell'interruttore conseguen-
ti ad eventuali interruzioni della tensione di rete.
TRASFORMATORE TOROI-DALE SOMMATORE
Il trasformatore toroidale deve essere collegato come specifi-
cato sopra in riferimento al circuito amperometrico. Deve essere
attraversato nel medesimo senso da tutti i conduttori attivi della
linea, compreso il neutro (qualora sia distribuito). Quest'ultimo
non deve essere collegato a terra a valle del toroide.
Nel caso in cui la linea protetta abbia un'armatura metallica,
questa deve essere collegata a terra
a valle del toroide; pertanto se il
toroide è installato a valle del mani-
cotto terminale del cavo armato, il
relativo collegamento a terra deve
attraversare il toroide (altrimenti
nella condizione di guasto d'isola-
mento del cavo verso l'armatura
esterna, la corrente di terra annulle-
rebbe la corrente differenziale ed il
relè amperometrico non potrebbe
operare); inoltre il manicotto termi-
nale deve essere isolato dal telaio di
supporto, in modo che la corrente di
terra circoli solamente nel collega-
mento di terra che attraversa il
toroide.
TRIP USER CIRCUIT
The trip user circuit comprises a change-over contact con-
nected to terminals 11-12-13. In normal conditions, that is with a
residual current lower than the operation threshold, the final
contact is closed between terminals 12-13. Upon operation of the
relay, the final contact closes between terminals 11-13 and the red
LED indicator turns on.
Device RMT is available also in a positive safety version, in
wich the final relay is kept energized in the normal condition and
is deenergized in case of operation. Therefore the final contact is
closed between terminals 11-13 in normal condition, and closes
between terminals 12-13 in case of operation or loss of auxiliary
voltage or failure of the device. This version is strongly
recommanded when a circuit breaker is used which has an opening
device of loss of voltage type. In such a circumstance the auxiliary
voltage should be a d.c. type, to make the circuit breaker not to
open upon a possible mains voltage interruption.
RING TYPE SUMMATION TRANSFORMER
The ring type transformer must be connected as above indi-
cated for the current circuit. It must be crossed in the same way
by all the live conductors of the line, including the neutral
(whenever distributed). This one must not be connected to earth
downstream the transformer.
In case the protected line be an armored cable, the armor must
be connected to earth downstream
the ring type transformer; therefore
if the transformer is installed down-
stream the gland of the armored
cable, its earth connection must pass
through the transformer (otherwise
in the event of insulation failure of
the cable toward the outer armour,
the earth current would cancel out
the residual current and the measur-
ing relay could not operate); moreo-
ver the gland must be insulated
from its supporting frame, in order
to make the earth current to flow in
the earth connection crossing the
ring type transformer.
