103
Descarga de 2 vías / 3 vías
Es posible seleccionar entre descarga de aire
por 2 ó 3 vías según la forma o la disposición
de los muebles de la habitación.
Para más detalles, póngase en contacto con
el distribuidor a quien haya comprado el aparato
de aire acondicionado.
Salida de aire / Aleta de salida de aire
Para seleccionar la dirección de salida del
aire, tanto en el modo de refrigeración
como en el modo de calefacción.
Tornillo de tierra
Incluido en el cuadro eléctrico.
Rejilla de entrada de aire
El aire de la habitación se aspira por esta rejilla.
Filtro de aire
Elimina el polvo y la suciedad.
(el filtro de aire se encuentra en la
rejilla de entrada de aire.)
Pinza
La pinza sirve para abrir / cerrar la
rejilla de entrada de aire.
Tornillo de tierra
Incluido en el cuadro eléctrico.
Salida de aire / Aleta de salida de aire
Para seleccionar la dirección de salida del
aire, tanto en el modo de refrigeración
como en el modo de calefacción.
Rejilla de entrada de aire
El aire de la habitación se aspira por esta rejilla.
Filtro de aire
Elimina el polvo y la suciedad.
(el filtro de aire se encuentra en la
rejilla de entrada de aire.)
Pinza
La pinza sirve para abrir / cerrar la
rejilla de entrada de aire.
Entrada de aire
El aire de la habitación
se aspira por esta rejilla.
Filtro de aire
Elimina el polvo y la suciedad.
(el filtro de aire se encuentra en el panel central.)
Tornillo de tierra
Incluido en el cuadro eléctrico.
Panel central
Alida de aire / Aleta de salida de aire
Para seleccionar la dirección de salida del
aire según el modo de funcionamiento.
(refrigeración o calefacción.)
Unidad interior
[Modelo de cassette con descarga de aire de 4 vías]
MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,
MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H
[Modelo de cassette con descarga de aire de 2 vías]
Entrada de aire
Ubicadas en las partes
delantera, trasera, izquierda
y derecha de la unidad.
Pata de fijación
Salida de aire (descarga)
Se extrae aire caliente cuando la unidad funciona en modo de refrigeración.
Se extrae aire frío cuando la unidad funciona en modo de calefacción.
Orificio para la fuente de
alimentación eléctrica
Orificio de conexión del
tubo de refrigerante
La válvula de conexión se
incluye en su interior.
Unidad exterior
De MMU-AP0071MH, AP0091MH, AP0121MH, AP0151MH, AP0181MH

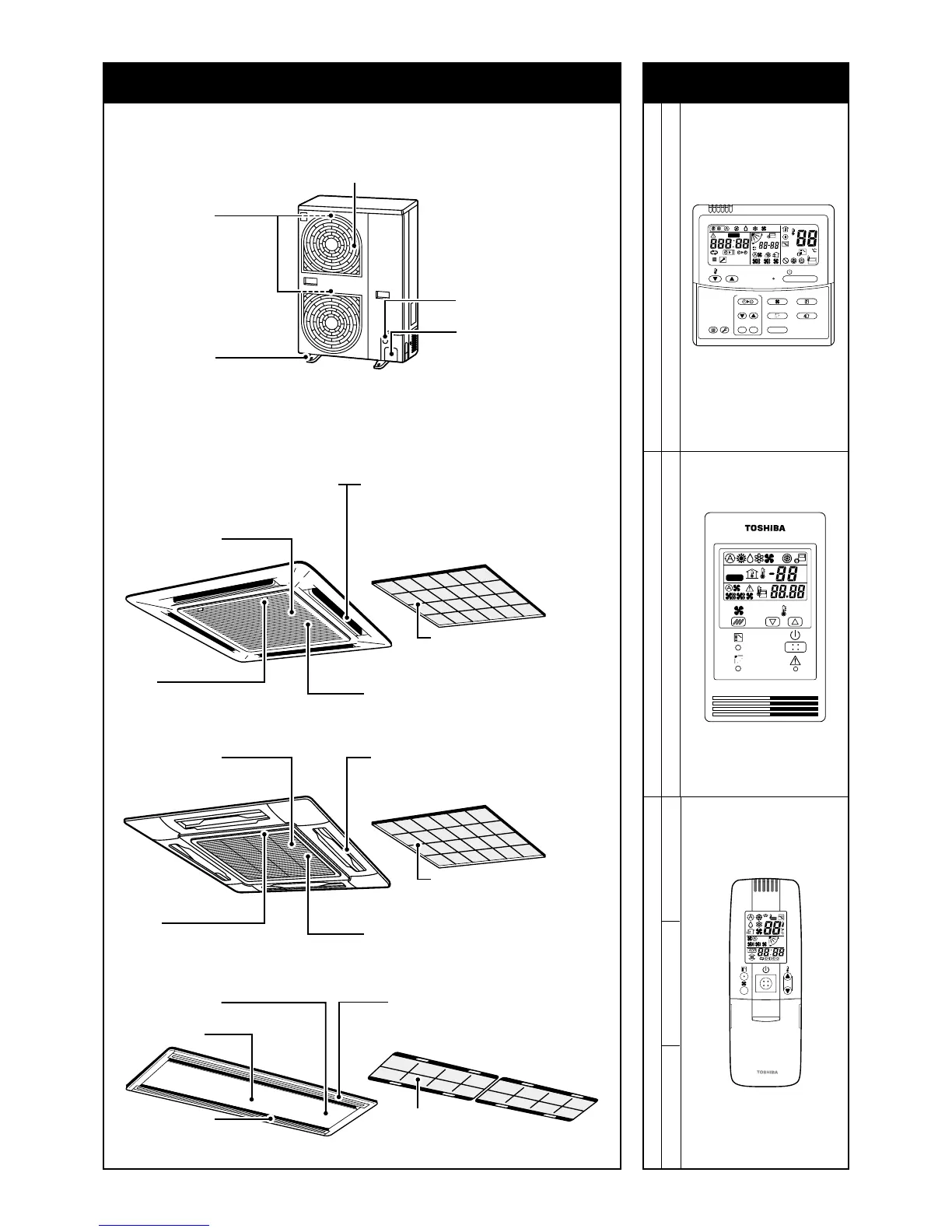

NOMBRE DE CADA COMPONENTE
Componentes vendidos por separado
Mando a distancia con cable
RBC-AMT31E
Mando a distancia con cable simple
RBC-AS21E2
Juego de mando a distancia inalámbrico
TCB-AX21E2 RBC-AX22CE2 RBC-AX21U(W)-E2
ON / OFF
FAN
TEMP.
SWING/FIXTIME
MODE
VENT
UNITSET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
TEST
SETTING
DATA
SET
R.C. No.
H
˚C
TEST
SETTING
