Make sure that all accessories listed below are found when opening carton./Achten Sie beim Öffnen des Kartons darauf, dass das nachfolgend aufgeführte Zubehör vollständig
enthalten ist./Controleer of alle onderstaande toebehoren aanwezig zijn wanneer u de doos opent.
• Foot controller (u1)
• Pedal (u1)
• Voetpedaal (u1)
• Dust cover (u1)
• Staubschutzhaube (u1)
• Stofhoes (u1)
• Instruction Manual CD (u1)
• CD mit Bedienungsanleitung (u1)
• Handleiding op CD (u1)
• Warranty certifi cate (u1)
• Garantieschein (u1)
• Garantiecertifi caat (u1)
Accessories/Zubehör/Toebehoren
Accessories kept in the carton
Im Karton enthaltenes Zubehör
Toebehoren in de doos
Accessories kept in the extension table
Im Anschiebetisch aufbewahrtes Zubehör
Toebehoren in de verlengtafel
• Zigzag sewing foot (× 1)
(Originally attached to the sewing machine.)
• Zickzack-Nähfuß (× 1)
(Im Auslieferungszustand an der Nähmaschine
befestigt)
• Zigzagvoet (× 1)
(oorspronkelijk bevestigd aan de naaimachine.)
• Zipper foot (× 1)
• Reißverschluss-Nähfuß (× 1)
• Ritssluitingvoet (× 1)
• Buttonhole foot (× 1)
• Knopfl ochfuß (× 1)
• Knoopsgatvoet (× 1)
• Felt (× 1)
(Originally attached to the sewing machine)
• Filz (× 1)
(Im Auslieferungszustand an der Nähmaschine
befestigt)
• Vilt (× 1)
(oorspronkelijk bevestigd aan de naaimachine.)
• Battery (u1) *AA alkaline battery (1.5V)
• Batterie (u1) *Alkali-Batterien AA (1,5 V)
• Batterij (u1) *AA-alkalinebatterij (1,5 V)
• Spool cap (× 1)
• Garnrollenkappe (× 1)
• Kloskap (× 1)
• Buttonhole cutter (× 1)
• Knopfl och-Aufschneider (× 1)
• Tornmesje (× 1)
• Plastic bobbin (× 3)
(One of 3 pieces is already in the sewing machine.)
• Plastikspule (× 3)
(Eine der drei Spulen ist bereits in der Maschine eingesetzt)
• Kunststofspoel (× 3)
(een van de drie stuks bevindt zich reeds in de naaimachine)
• #14 needle (× 2)
Ball point (× 1)
• Nadel Nr. 14 (× 2)
Kugelnadel (× 1)
• #14 naald (× 2)
Ballpoint naald (× 1)
• Needle plate screw driver (× 1)
• Schraubendreher für die
Stichplatte (× 1)
• Schroevendraaier voor
naaldplaat (× 1)
Attention
Only use the exclusive accessories designed for
this machine. When purchasing a new bobbin,
always buy a TOYOTA-exclusive bobbin.
Achtung
Verwenden Sie nur das für diese Maschine vorgesehene
Zubehör. Achten Sie beim Kauf einer neuen Spule
darauf, dass Sie nur TOYOTA-Spulen kaufen.
Opgepast
Gebruik uitsluitend de toebehoren die voor deze
machine werden ontworpen. Schaft u een nieuwe
spoel aan, kies dan altijd een originele TOYOTA spoel.
• External appearance may differ from model to model./Das Aussehen kann je nach Modell unterschiedlich sein./Het uiterlijk kan per model verschillen.

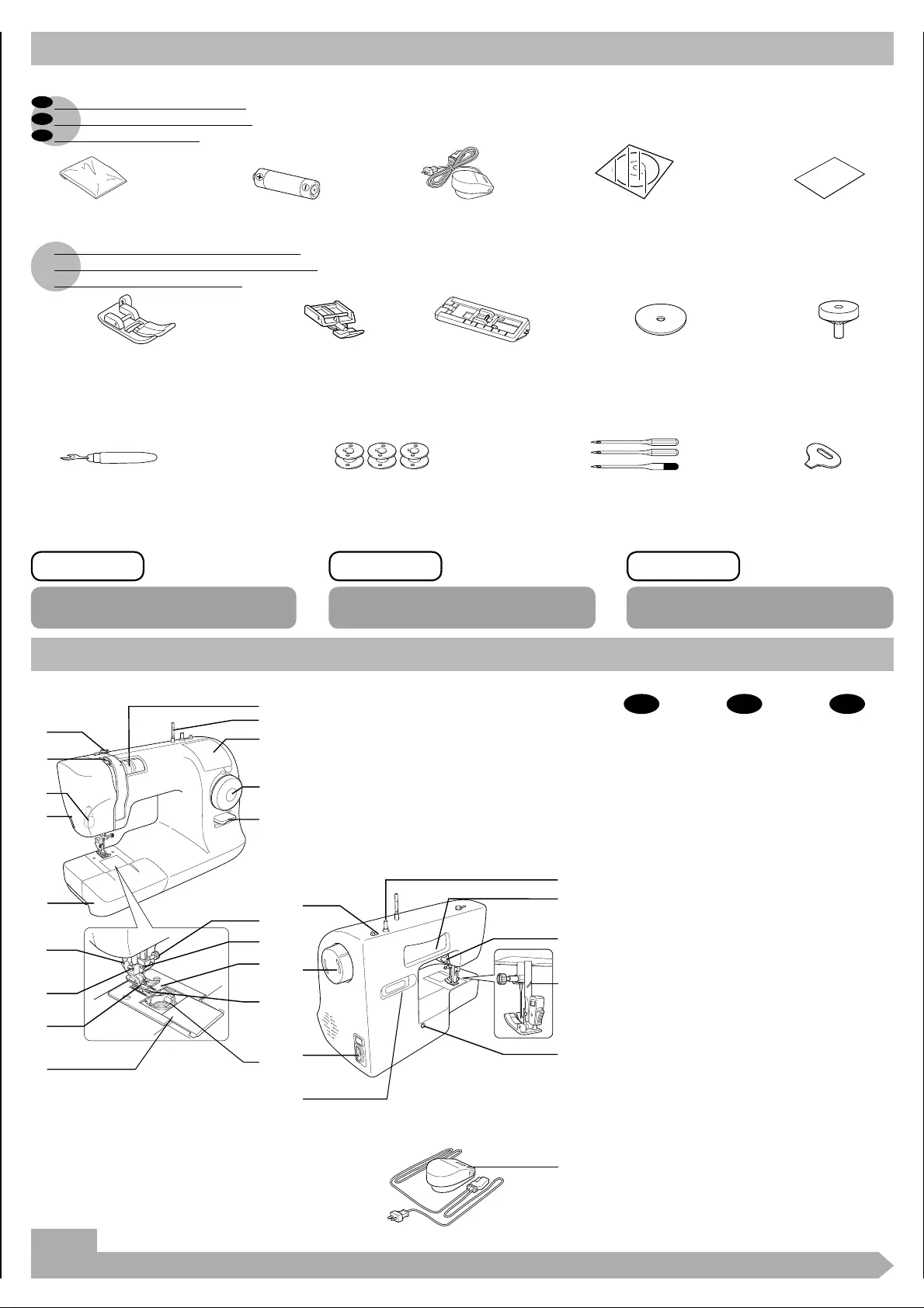

Part names/Teilebezeichnungen/Benaming onderdelen
1
2
3
4
5
A
B
C
6
7
8
9
0
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
1 Draadgeleider
2 Draadhefboom
3 Lampje
4 Lampenkap
5 Verlengtafel
(bergvak voor
toebehoren)
6 Regelknop voor
bovendraad-
spanning
7 Klospen
8 Tipgever
9 Steekkeuzeknop
0 Achteruitnaai-
hendel
A Persvoethouder
B Schroef van
persvoethouder
C Persvoet
D Spoelhuisklep
E Naaldklem-
schroef
F Naalddraadge-
leider
G Naaldplaat
H Transporteur
I Spoelhuis
J Spoelopwinder-
schakelaar
K Handwiel
L Stekkeringang
M Batterijvak
N Spoelopwinder
O Uitsparing om te
dragen ( Plaats
uw hand in de
uitsparing om de
naaimachine te
dragen.)
P Persvoethendel
Q Draadafsnijder
R Knoopsgat
afstelschroef
S Voetpedaal
1 Fadenführung
2 Fadenaufnehmer
3 Glühbirne
4 Stirnabdeckung
5 Anschiebetisch
(Zubehörfach)
6 Wählscheibe zur
Regulierung der
Oberfadenspan-
nung
7 Garnrollenstift
8 Quick-Ratgeber
9 Musterwähl-
scheibe
0
Rückwärtsnähhe-
bel
A Nähfußhalter
B Nähfußhalterbefes
-tigungsschraube
C Nähfuß
D Spulenkapse-
labdeckung
E Nadelbefesti-
gungsschraube
F Fadenführung
an der Nadel
G Stichplatte
H Transporteur
I Spulenkapsel
J Fadenspuler-
schalter
K Handrad
L Netzbuchse
M Batterie-Fach
N Fadenspuler
spindel
O Aussparung zum
Tragen (Mit der
Hand in die Aus-
sparung greifen
zum Tragen der
Nähmaschine)
P Nähfußhebel
Q SchlitzFaden-
schneider
R Knopfl och-ein-
stellschraube
S Pedal
1 Thread guide
2 Take-up lever
3 Light bulb
4 Face cover
5 Extension table
(Accessory Box)
6 Upper thread
tension dial
7 Spool pin
8 Quick adviser
9 Pattern selec-
tion dial
0 Reverse sewing
lever
A Presser foot
holder
B Presser foot
holder clamp
screw
C Presser foot
D Bobbin case
cover
E Needle clamp
screw
F Needle thread
guide
G Needle plate
H Feed dog
I Bobbin case
J Thread winding
switch
K Handwheel
L Terminal box
M Battery holder
N Thread winding
spindle
O
Hollow for
carrying ( Insert
your hand to
the hollow when
carrying sewing
machine)
P Presser foot
lever
Q Thread cutter
R Buttonhole ad-
justment screw
S Foot controller
D
NL
GB
DE
NLDEGB

Toyota SPB15 Specifications

General

Type	-
Sewing speed	800
Product color	White
Buttonhole type	4 Step
Sewing machine functions	Overlock, Sewing
Number of stitch patterns	15
AC input voltage	220 - 240 V
Power supply type	Electric
Sewing machine accessories included	Buttonhole foot

Weight and Dimensions

Depth	192 mm
Width	412 mm
Height	292 mm
Weight	4800 g
