66250240 - V2.0 - 31/10/18
- 6 -
Serie 4000
Art.4838 - Istruzioni di installazione

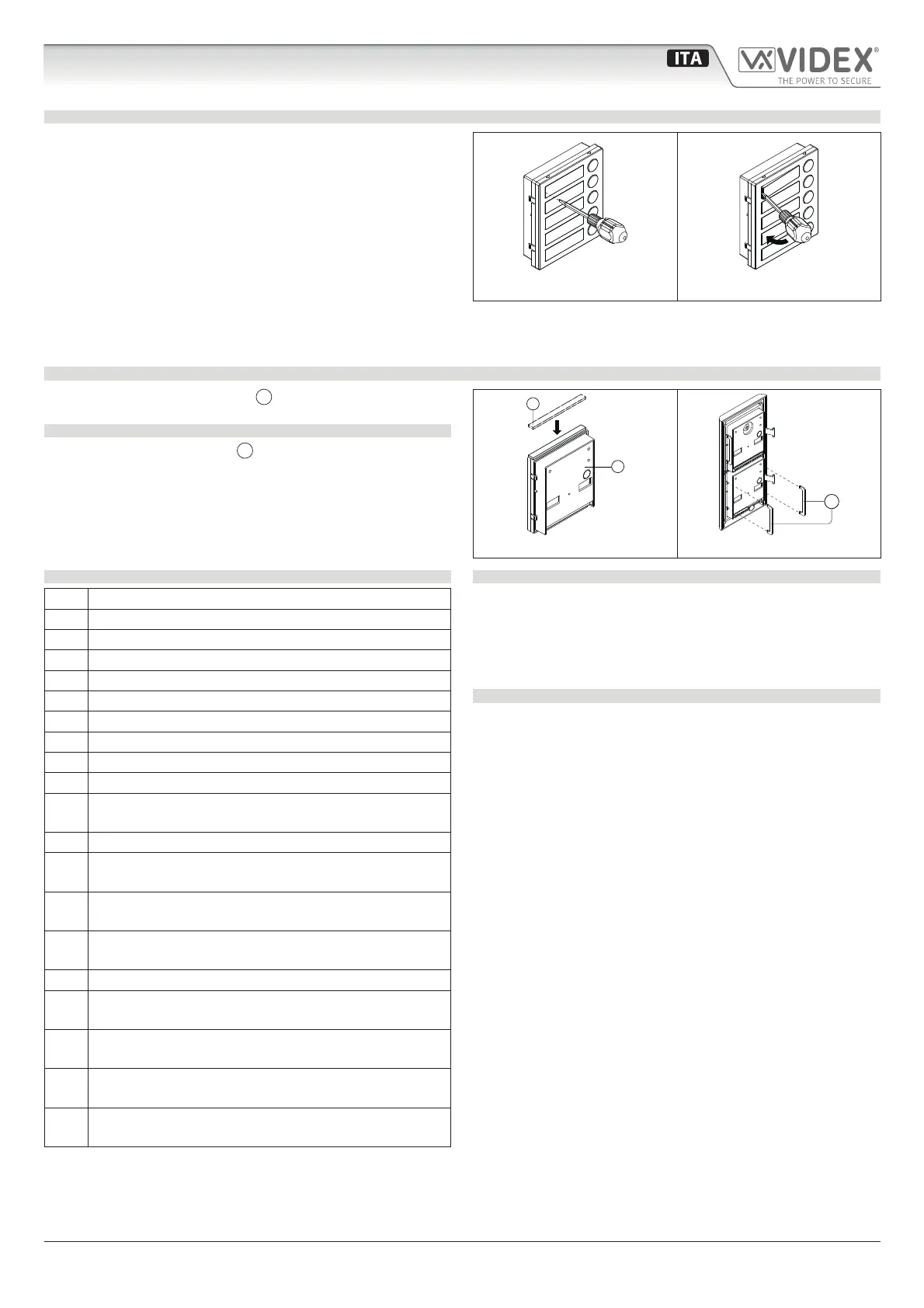

RIMOZIONE/INSERIMENTO DEL PORTACARTELLINO
• Per evitare ammaccature della placca frontale, proteggere il
lato che verrà in contatto con la lama del cacciavite utilizzan-
do una striscia di nastro isolante;
• Inserire il cacciavite (lato piatto della lama) nell’apposita fes-
sura del porta cartellino come mostrato in Fig. 3;
• Fare leva con il cacciavite come mostrato in Fig. 4 per rimuovere il
porta-cartellino (fare attenzione a non ammaccare la placca);
• Modicare il cartellino e riporlo all’interno del porta-cartelli-
no quindi riposizionare lo stesso al suo posto inserendolo nel
suo alloggiamento dal lato destro o sinistro e premendo il lato
rimasto libero no all’aggancio (compiendo un movimento
contrario a quello fatto per estrarlo).
Fig. 3 Fig. 4
APPLICAZIONE GUARNIZIONE ADESIVA
Applicare la guarnizione adesiva
Y
come mostrato in Fig. 5.
INSERIMENTO FERMI ANTIEFFRAZIONE
Inserire i fermi anti-erazione
W
come mostrato in Fig. 6.
Y
G
Fig. 5
W
Fig. 6
SEGNALI MORSETTERIA DI CONNESSIONE
1 Audio in (verso lo speaker del portiere)
2 Audio out (dal microfono del portiere)
+12 Ingresso d’alimentazione +12Vdc
GND Massa
5 Comando “apri-porta” (input attivo basso)
PTE Comando “apri-porta” locale (input attivo basso)
C Relé - contatto comune
NC Relé - contato normalmente chiuso
NO Relé - contatto normalmente aperto
BSY Segnale d’occupato (input/output attivo basso)
SL
Segnale d’abilitazione alimentatore video e/o scambia-
tore (output attivo basso)
F1 Abilitazione telecamera (output attivo basso)
LB
Nota elettronica per campanello di piano
(output onda quadra 12Vpp)
T
Nota elettronica di chiamata
(output onda quadra 12Vpp)
CB
Segnale d’abilitazione citofoni con segreto di conversa-
zione (sistemi “5+1” output 12Vdc)
COM Comune pulsanti
P1
Uscita pulsante 1
(disponibile in tutte le versioni eccetto Art.4838-0)
P2
Uscita pulsante 2
(disponibile solo per Art.4838-2 e Art.4838-2D)
P3
Uscita pulsante 3
(disponibile solo per Art.4838-1D e Art.4838-2D)
P4
Uscita pulsante 4
(disponibile solo per Art.4838-2D)
SPECIFICHE TECNICHE
Tensione di lavoro: 12 Vdc
Assorbimenti: Stand-by: Circa 25mA
Durante una chiamata: Circa 150mA
Durante una conversazione: Circa 70mA
Temperatura di funzionamento: -10 +50 °C
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
Art. 4838 Portiere per sistemi citofonici “4+1”, “5+1” con segreto di conversazione,
intercomunicanti e video
