43
FÜR DIE EINFAHRT:
Wenn ein Fahrzeug vom Magnetsensor wahrgenommen wird, kann die
Öffnung der Schranke durch den Tastschalter «ÖFFNUNG 1», den «K
BUTTON» oder auch durch die FUNK-Fernsteuerung ausgelöst werden. Die
Schranke bleibt so lange geöffnet, bis das Fahrzeug die Lichtschranke passiert
hat, welche auf der Höhe der Grenzlinie der vollständigen Fahrzeugdurchfahrt
angebracht ist. Die Schließung erfolgt unmittelbar nach erfolgter Durchfahrt
(Fotozelle frei) und wird durch Fotozellen und/oder eine Lichtkontaktleiste
abgesichert. Diese Sicherheitseinrichtungen kehren die Schließbewegung
in eine Öffnungsbewegung um, falls ein Fahrzeug im Wirkradius der
Sicherheitseinrichtungen stehen bleiben sollte.
FÜR DIE AUSFAHRT:
Die Öffnung der Schranke wird durch den Tastschalter «ÖFFNUNG 2»
ausgelöst, der an einen Magnetsensor oder eine andere Vorrichtung
angeschlossen ist, unter der Voraussetzung, dass sich kein Fahrzeug
im Bereich des Einfahrt-Magnetsensors befindet (siehe DIP 8 für den
Ausschluss der Vorfahrtssperre).
Die Schranke bleibt so lange geöffnet, bis das Fahrzeug die Lichtschranke
passiert hat, die auf der Höhe der Grenzlinie der vollständigen
Fahrzeugdurchfahrt angebracht ist.
Die Schließung erfolgt unmittelbar nach erfolgter Durchfahrt (Fotozelle frei)
und wird durch Fotozellen und/oder eine Lichtkontaktleiste abgesichert. Diese
Sicherheitseinrichtungen steuern die Schließbewegung auf Öffnen um, falls
ein Fahrzeug im Wirkradius der Sicherheitseinrichtungen stehen bleiben
sollte.
ACHTUNG: Der Pausenzyklus bis zur automatischen Schließung wird nur
dann berechnet, wenn “DIP 3» auf «EIN” steht. Daraus folgt, dass sich die
Schranke nach der voreingestellten Zeit schließt, wenn “DIP 3» auf EIN” steht
und gleichzeitig ein Fahrzeug zu lange im Bereich des Magnetsensors (ohne
Rückmeldung durch die Fotozellen) stehen bleibt, ohne weiterzufahren.
TASTSCHALTER «ÖFFNUNG 2» (Com - Open 2) nur für Funktionsweise
im PARK-Modus
Dieser Befehl ermöglicht die Öffnung der Schranke zum Verlassen des
Parkplatzes bei gleichzeitiger Vorfahrtsregelung durch eine Ampelanlage.
Dieser Befehl ist ausgeschlossen, wenn die TLC-Steuerung angewählt ist (ein
Fahrzeug befindet sich im Einfahrtsbereich).
Wenn die Vorfahrtssperre per TLC-Einfahrt nicht verwendet werden soll,
muss «DIP 8» auf «EIN» gestellt werden.
STEUERUNG «OK CLOSE» (Com - OK Close) nur für Funktionsweise
im PARK-Modus
Erlaubt die unmittelbare Schließung der Schranke nach erfolgter Durchfahrt
eines Fahrzeugs.
Kontakt NO (= normalerweise offen), für gewöhnlich wird dieser Befehl
durch die Fotozelle oder durch einen Magnetsensor erteilt, die auf Höhe der
Schrankenlinie angebracht sind.
Wenn die Steuerung eingeschaltet bleibt, wird die Schranke nicht erneut
geschlossen.
STEUERUNG TLC - Traffic Light Control/Lichtsignalsteuerung (Com -
TLC) nur für Funktionsweise im PARK-Modus
Der Eingang “TLC” (NO = normalerweise offen) muss an einen Magnetsensor
angeschlossen sein, der in unmittelbarer Nähe der Schranke untergebracht
wird; dieser signalisiert die Anwesenheit eines einfahrenden Fahrzeuges (falls
diese Funktion nicht genutzt werden soll, sind die Com- und TLC-Klemmen
zu überbrücken). Bei der Funktionsweise im PARK-Modus durch Steuerung
«Öffnung 1» kann die Öffnung der Schranke einzig und allein aufgrund der
Anwesenheit eines Fahrzeugs erfolgen.
FUNKTIONSWEISE NACH STROMAUSFALL
DIP 10 - OFF => Ohne Stromversorgung bleibt die Schranke geschlossen
bzw. wird geschlossen, falls die Schranke gerade dabei
war, eine Öffnungs- oder Schließbewegung auszuführen. Ist
die Stromversorgung wieder hergestellt, reicht es aus, wenn
zur Öffnung der Schranke der Funksteuerungs-Taster,
die Tastschalter «ÖFFNUNG 1» oder «Öffnung 2» oder
der Tastschalter «K Button» gedrückt wird. Bei geöffneter
Schranke ist ein Schließbefehl zu erteilen oder abzuwarten,
bis sich die Schranke nach Ablauf des gespeicherten
Pausenzyklus automatisch schließt => Teilweise

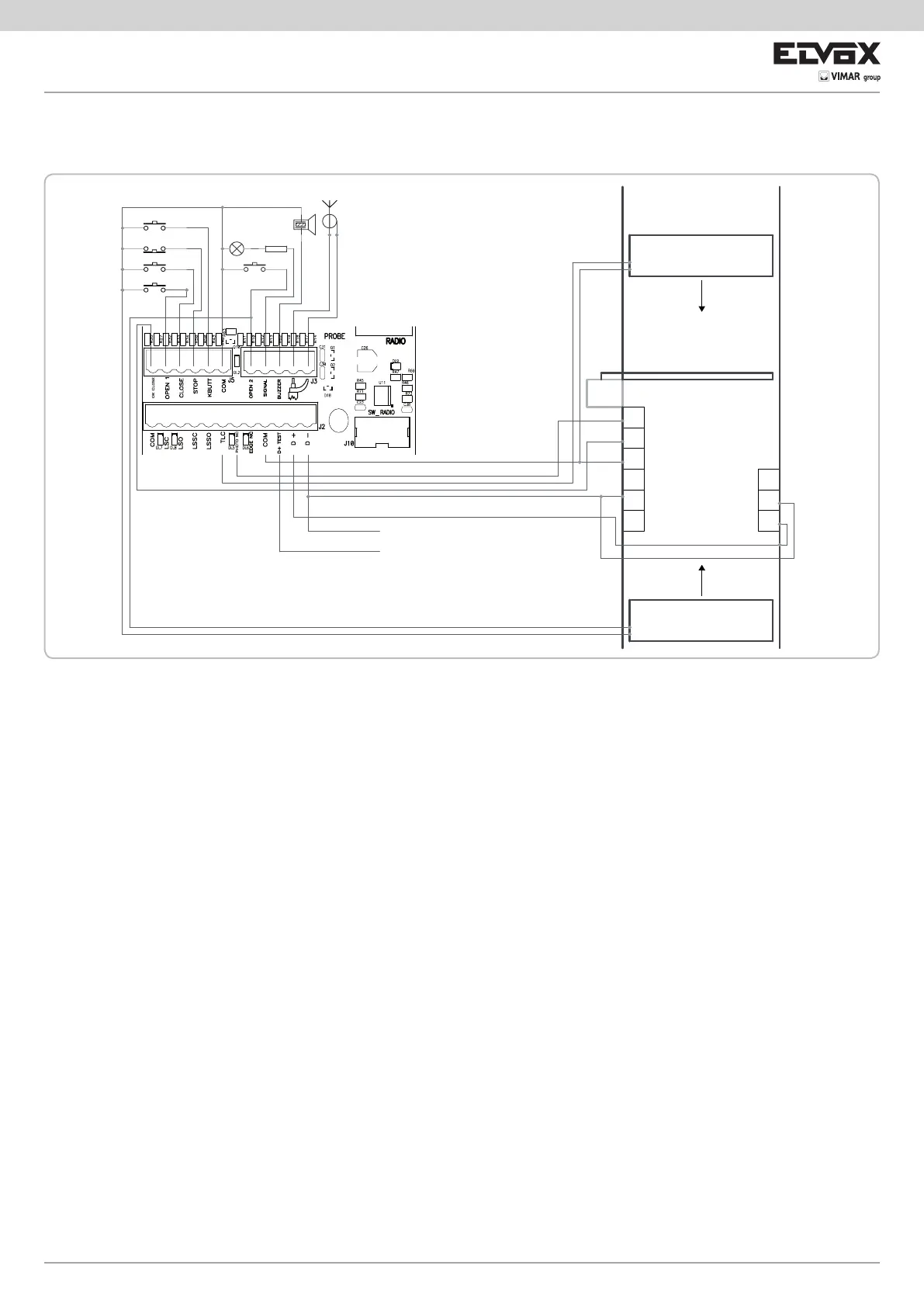

FUNKTIONSWEISE «PARK-MODUS» (DIP 6 ON)
NO
NC
D+
D-
+
D-
S
D+
+
S
COM
+
_
+
_
-
+
4
SCHRITT BEI
SCHRITT
STOP
SCHLIESSE
ÖFFNE 1
ANTENNE
LED
BUZZER
BEFLECHTUNG
ANTENNE
PARK MODUS
DIP 6 ON
SENSOR MIT MAGNETSPULE
AUSFAHRT
SENSOR MIT MAGNETSPULE
EINFAHRT
R=2K2
12 Vdc max 0,5A für ZUBEHÖRE
12 Vdc max 0,5A für AUTOTEST FÜR GELENKRIPPE
DE
