Yokomo Factory B-MAX4 User Manual

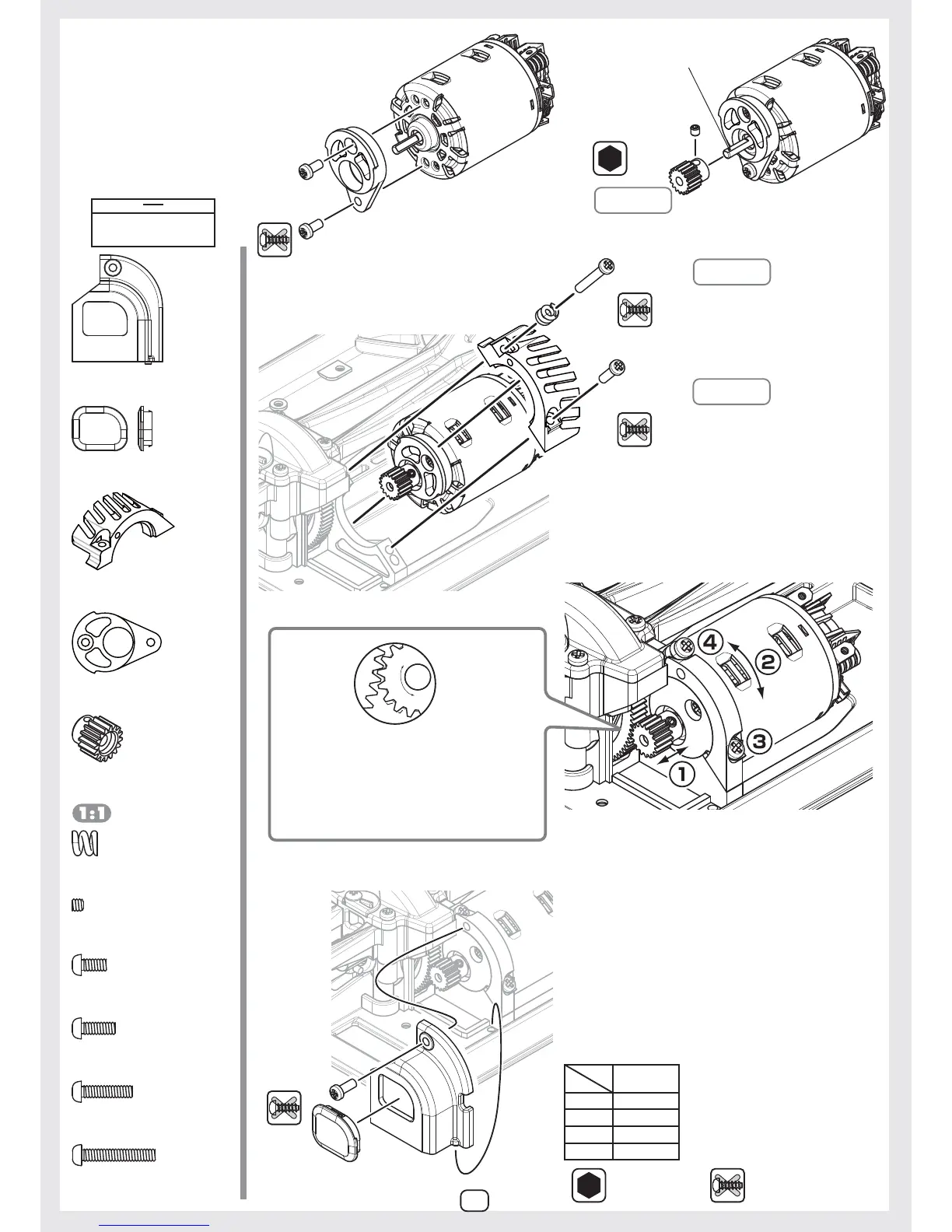

18. モーターの取り付け

MotorInstallation
BM-4818
M3x3セットスクリュー
SetScrew
1.5
BM-4818
18Tピニオンギヤ
PinionGear
平らな面
Flatside
BM-304SS
モーターカム
MotorCam
BM-304SS
M3x6 ナベビス
BHScrew
モーター ( 別途ご用意下さい。)
Motor(SoldSeparately.)
BM-304SS
M3x12 ナベビス
BHScrew
BM-302C
ギヤカバーキャップ
GearCoverCap
BM-302C
M3x8 ナベビス
BHScrew
BM-302C
ギヤカバー
GearCover
①ピニオンギヤをスパーギヤの歯幅に合わせて固定します。
①Positionthepiniongearsothattheteethlineupwiththespur
gear,thensecureittightly.
②ピニオンギヤのかみ合わせを調整し、③の M3×12 ビスをしっかり締め込
んでから④ビスを締め込みます。
②Adjustthepositionofthepiniongearsothatitmeshesproperly,
tightenthe③M3x12screw,thentightenthe④screw.
ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。
ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。
また、この間隔が狭すぎると異音が生じたり、駆動が重くなる
ため調整は慎重に行ってください。
Adjustthemeshingofthegearssothatthereis
approximately0.3mmofplayinbetweentheteeth.Be
careful,astoomuchplaywillcausethegearstostrip.
Pleaseadjustthegearmeshcarefully,asinsufficient
clearancebetweentheteethwillcauseexcessivegear
noise,aswellascausingadraginthedrivetrain.
0.3ｍｍ
タッピングビス使用禁止
Donotusetappingscrews!
1.5

六角レンチ（1.5mm）
AllenKey(1.5mm)
19
BM-304SS
M3x18 ナベビス
BHScrew
BM-304SS
M3x6ナベビス×2
BHScrew
BM-304SS
M3x12ナベビス×1
BHScrew
BM-4818
M3x3セットスクリュー×1
SetScrew
BM-4818
18Tピニオンギヤ×1
PinionGear
BM-302C
ギヤカバー×1
GearCover
BM-302C
ギヤカバーキャップ×1
GearCoverCap
袋 #16 の内容
Bag#16Contents
BM-302C
M3x8ナベビス×1
BHScrew
BM-304SS
スプリング×1
Spring
BM-304SS
スプリング
Spring
BM-304SS
M3x18ナベビス×1
BHScrew
◆仮止め◆
Lightlytighten.
◆仮止め◆
Lightlytighten.
◆仮止め◆
Lightlytighten.
モーターやコースによりハイギヤでご使用の際は、
オプションの BM-S8181T スパーギヤを別途
お買い求め下さい。
Forcertainmotorsortracksthatrequire
highgearratios,anoptionalBM-S8181T
spurgearisavailableseparately.
◆装着可能ピニオンギヤ
Piniongearsthatwillfit.
17T
18T
19T
20T
12.02
11.35
10.76
10.22
87T
(Stsndard)
Pinion
Super
BM-304SS
モータークランプ×1
MotorClamp
BM-304SS
モーターカム×1
MotorCam
BM-304SS
モータークランプ
MotorClamp
