Yokomo SO 1.0 User Manual

Z2-300RFTA
リヤサスマウント・F
RearSuspensionMount・F
ZC-F38A
M3x8サラビス
FHScrew
2.0
6
S4-008R5BA
リヤロアサスアームL5・L
RearLowerSuspensionArmL5・L
Z2-300RR4A
リヤサスマウント・R
RearSuspensionMount・R
Z2-001B3A
リヤバンパー
RearBumper
Z2-300BSA
サスマウントブッシュ
SuspensionBushing
Z2-300BSA
サスマウントブッシュ
SuspensionBushing
ZC-F310A
M3x10サラビス
FHScrew
2.0
Z2-009S35A
R サスアームスペーサー
RearSuspensionArmSpacer
Z2-009S35A
φ3.5mm シム
Shim
Z2-009R35A
リヤインナーサスアームピン(φ3.5）
RearInnerSus.ArmPin
S4-008R5BA
リヤロアサスアームL5・R
RearLowerSuspensionArmL5・R
※バンパーは袋 #1 に入っています。
Thebumperareincludedinbag#1.
アンチスキッド
±0.5/1°
Anti-squat
ハイト
±0.3/0.6 ㎜
Height
トー角±0.5/1°
Toe-angle
トレッド±0.3/0.6 ㎜
Width
ブッシュの方向
Bushingdirection
2°
1.5°
1°
2.5°
3°
アンチスキッド
Anti-squat
4°3.5°2° 2.5° 3°
トー角
Toe-angle
サスマウント RF

SuspensionmountRF
サスマウント RR

SuspensionmountRR
サスマウント RF 側に左のパーツを使用した場合の角度参考例
Ifusetheleftpartsinfrontside,therearsuspensionanglevariationwillbelikebelowchart.
5 種のブッシュの組み合わせにより、トー角、スキッド角、トレッド、ハイトの調整が行えます。
Toe-angle,Skid-angle,Tread,andHeightareadjustableincombinationoftheabove5bushes.

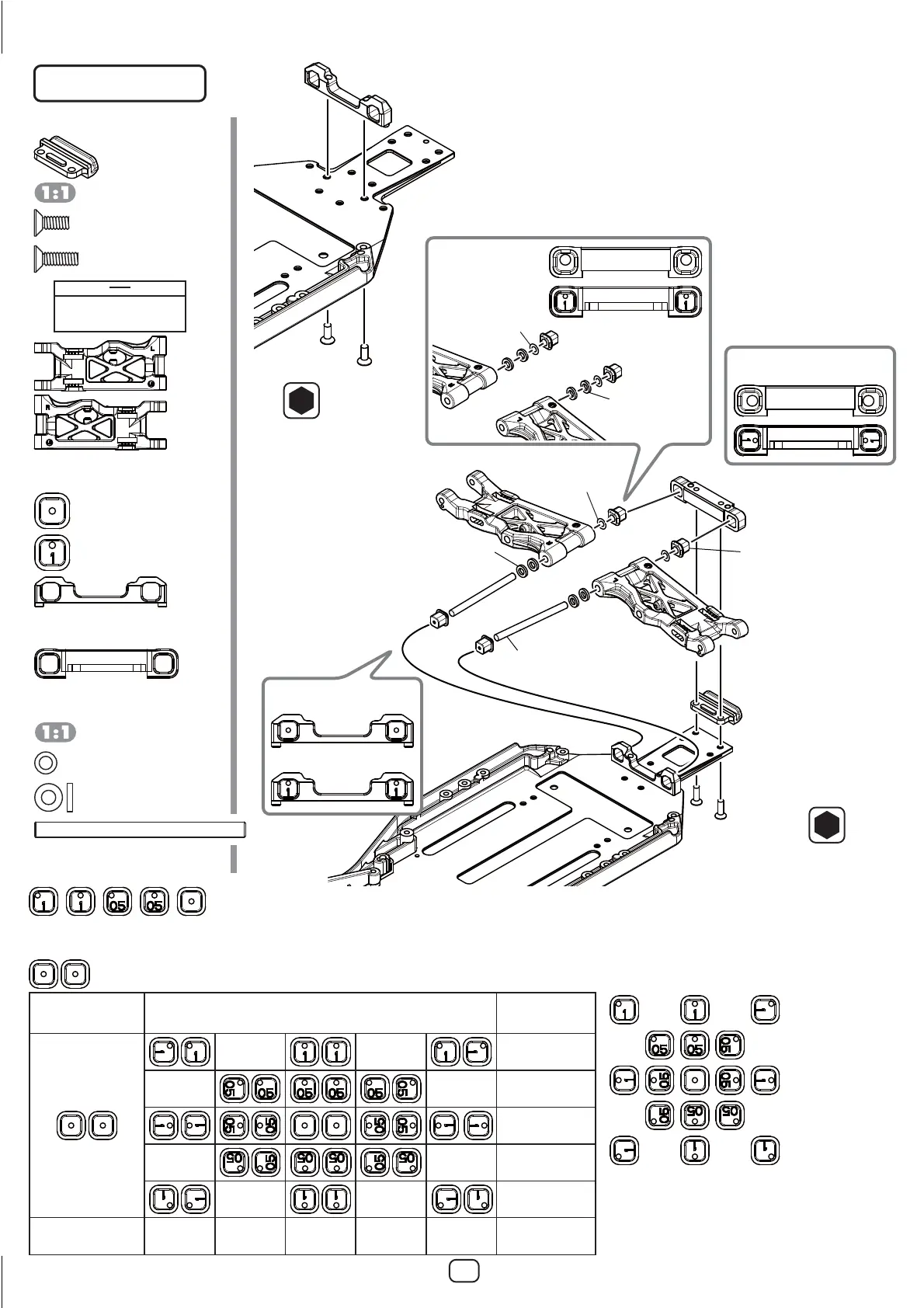

リヤサスアームの取付け
RearSuspensionArmInstallation
Z2-009R35A
リヤインナーサスアームピン(φ3.5)×2
RearInnerSus.ArmPin
Z2-009S35A
R サスアームスペーサー×4
RearSuspensionArmSpacer
Z2-009S35A
φ3.5mm シム×2
Shim
カーペット / 人工芝
Carpet/Artificialturf 
ダート
Dirt
カーペット / 人工芝
Carpet/Artificialturf 
ダート
Dirt
Z2-009S35A
R サスアームスペーサー
RearSuspensionArm
Spacer
Z2-009S35A
φ3.5mm シム
Shim
Z2-001B3A
リヤバンパー×1
RearBumper
Z2-300RR4A
リヤサスマウント・R×1
RearSuspensionMount・R
Z2-300RFTA
リヤサスマウント・F×1
RearSuspensionMount・F
袋#2の内容
Bag#2Contents
Ｓ4-008R5BA
リヤロアサスアーム L5Ｌ&R各 1
RearLowerSuspensionArmL5L&R1Ea
ZC-F310A
M3x10サラキャップ×2
FHSScrew
ZC-F38A
M3x8サラキャップ×2
FHSScrew
このページで使用するパーツ
Partsusedonthispage
Z2-300BSA
サスマウントブッシュ ×2
SuspensionBushing
Z2-300BSA
サスマウントブッシュ ×2(4)
SuspensionBushing
※バンパーは袋 #1 に入っています。
 Thebumperareincludedinbag#1.
