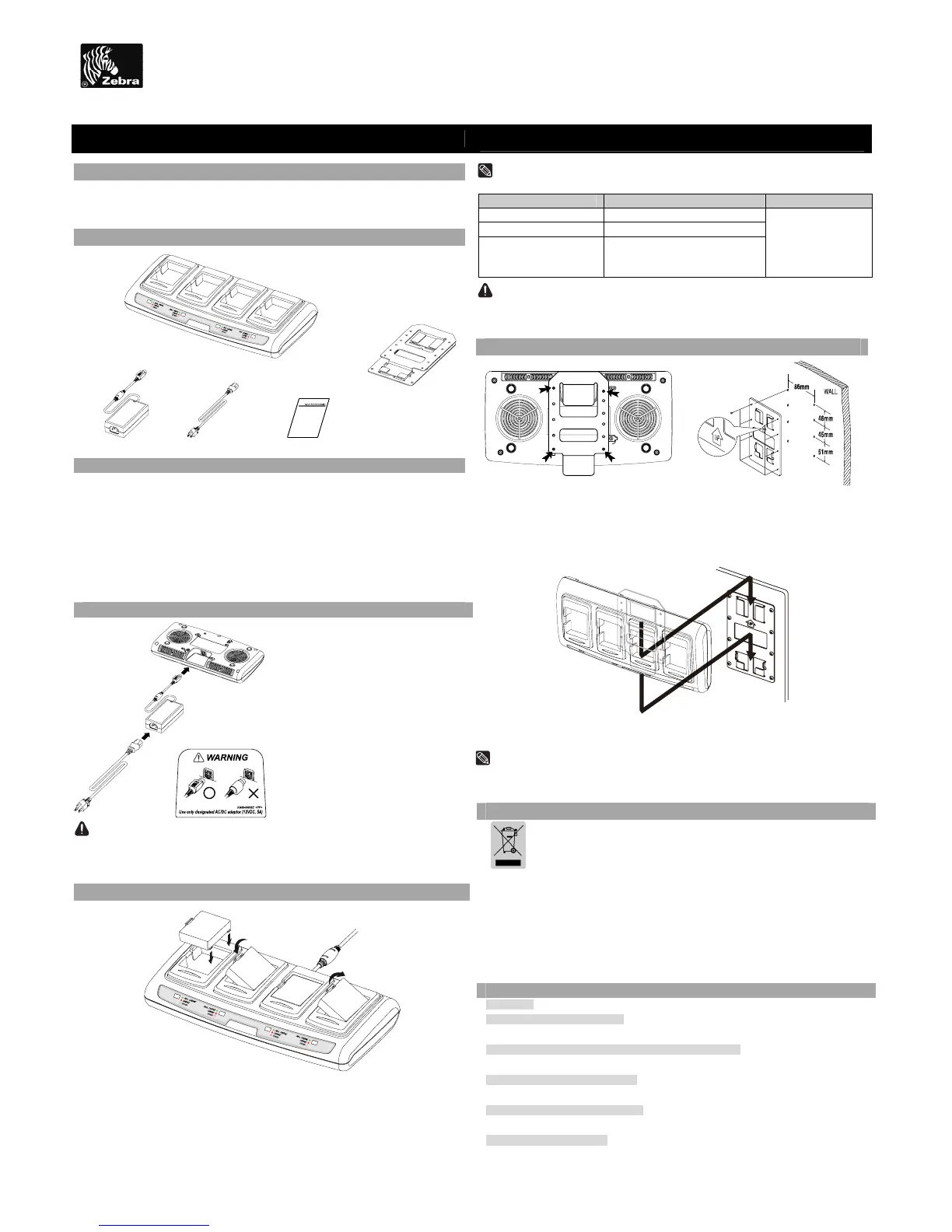

◈ Informationen
Die Installationsanleitung enthält die Informationen, die notwendig sind für die
Produktinstallation und –verwendung. Das Quad-Ladegerät der Serie EM
ermöglicht das gleichzeitige Laden von bis zu vier Druckerakkus der Serie EM.
◈ Teile
Quad-Charger Serie EM
Netzteil
Stromkabel
Installationsanleitung
※ Zusätzliche
Option
Wandmontage
Sicherheitsvorkehrungen bei der Installation◈
1. Das Ladegerät nicht an Orten mit direkter Sonneneinstrahlung und/oder
übermäßiger Wärme abzustellen.
2. Nicht an Orten gebrauchen oder aufbewahren, die hohen Temperaturen
und/oder Feuchtigkeit ausgesetzt sind.
3. Nicht an staubigen Orten gebrauchen oder aufbewahren.
4. Nicht auf instabilen und/oder unebenen Flächen installieren.
5. Starke Schwingungen und/oder Stöße können zu Produktschäden führen.
6. Um das Gerät herum sollte bei der Installation ausreichend Platz gelassen
werden, um den einfachen Gebrauch zu ermöglichen.
Anschließen der Kabel◈
1. Stromkabel an das Netzteil
anschließen. Netzteil an die
Netzstrombuchse des Vierfach-
Ladegeräts anschließen.
2. Stromkabel in eine Netzsteckdose
stecken. Das Gerät kann bei 100 bis
250 VAC, 50/60 Hz, 1,4 A betrieben
werden.
3. Wenn das Gerät eingeschaltet wird,
leuchtet die grüne LED zwei
Sekunden lang auf.
ACHTUNG
Schaltet sich die rote LED zwei Sekunden lang ein, so kann dies auf ein Problem
beim Laden der Batterie hinweisen. Wenden Sie sich an Ihren Händler.
◈ Aufladen von Batterien
1. Batterien mit den Batterieklammern im Vierfach-Ladegerät befestigen (siehe
oben).
2. Batterie in das Ladefach drücken, bis sie hörbar einrastet.
3. Der Aufladevorgang beginnt, sobald die Batterie vollständig in das Ladefach
eingelegt ist. Die Batterien werden auf 8,4 VDC, 0,8 A aufgeladen.
4. Klammer eindrücken und nach oben ziehen, um die Batterie zu entnehmen.
HINWEIS
Die Leuchten zeigen den Batterieladestatus an, wie nachstehend beschrieben.
LED Ladestatus Ladezeit
Rote LED ein Batterien werden geladen
Grüne LED ein Batterieladevorgang beendet
Rote LED blinkt
Problem bei der Batterie
und/oder Batterie falsch
eingelegt
2 Stunden
ACHTUNG
Blinkt die rote LED, so nehmen Sie die Batterie heraus und legen Sie sie erneut ein.
Blinkt die rote LED weiterhin, so wenden Sie sich an den Hersteller.
◈ Installation an der Wand (optional)
1. Hängeklammer an der Rückseite
des Vierfach-Ladegeräts mit vier
Schrauben der Größe M3
×8
befestigen.
(Es stehen vier Klammerpositionen zur
Auswahl.)
2. Halteklammer mit nach oben
ausgerichtetem Pfeil an einer
festen Wand mit acht Schrauben
vom Typ M4
×10 befestigen.
3. Das Vierfach-Ladegerät an der Halterung anbringen, die zuvor mit der
Halteklammer an der Wand befestigt wurde (siehe oben).
HINWEIS
Die Wandhalterung ist optional. Nähere Informationen über die Wandhalterung
sind beim Hersteller und/oder beim Händler zu erfragen.
◈ WEEE (Elektroschrott)
Diese Markierung auf dem Produkt oder der Produktdokumentation zeigt an, dass
das Produkt am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll
entsorgt werden sollte. Zur Vermeidung möglicher Umwelt- ode
Gesundheitsschäden durch unkontrollierte Müllentsorgung muss dieses Produkt von
anderen Abfällen getrennt und ordnungsgemäß recycelt werden, um den
nachhaltigen Gebrauch der Rohstoffe zu gewährleisten. Wenn Sie das Produkt in
Ihrem Haushalt benutzen, wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie
das Produkt gekauft haben, oder an die Stadtverwaltung. Dort können Sie
Einzelheiten dazu erfragen, wie und wo Sie dieses Produkt abgeben können, damit
es umweltsicher recycelt wird. Wenn Sie das Produkt in der Firma benutzen, sollten
Sie sich an Ihren Zulieferer wenden und die entsprechenden Bedingungen über die
Rücknahme oder Entsorgung im Kaufvertrag nachlesen. Dieses Produkt sollte nich
zusammen mit anderen gewerblichen Abfällen entsorgt werden.
☎ Zebra Technologies Corporation
● Web site http://www.zebra.com
● Zebra Technologies Corporation
30 Plan Way Warwick, RI 02886 USA
Telefon: +1 401 739 5800 or +1 800 556 7266
● Zebra Technologies Corporation (Global/Americas Headquarters)
333 Corporate Woods Parkway, Vernon Hills, IL 60061-3109 USA
Telefon: +1 847 634 6700 or +1 800 423 0442
● Zebra Technologies Europe Limited
Zebra House Unit 14, The Valley CentreGordon Road High Wycombe Buckinghamshire HP13 6EQ, UK
Telefon: +44 (0)1494 472872
● Zebra Technologies Asia Pacific, LLC
120 Robinson Road#06-01 Parakou BuildingSingapore 68913
Telefon: +65 6858 0722
● Latin American Sales Office
9800 NW 41st StreetSuite 220Doral, FL 33178 USA
Telefon: +1 305 558 8470
Installationsanleitung für Quad-Ladegerät Serie EM
