Conversion ACT™
Activer ACT™

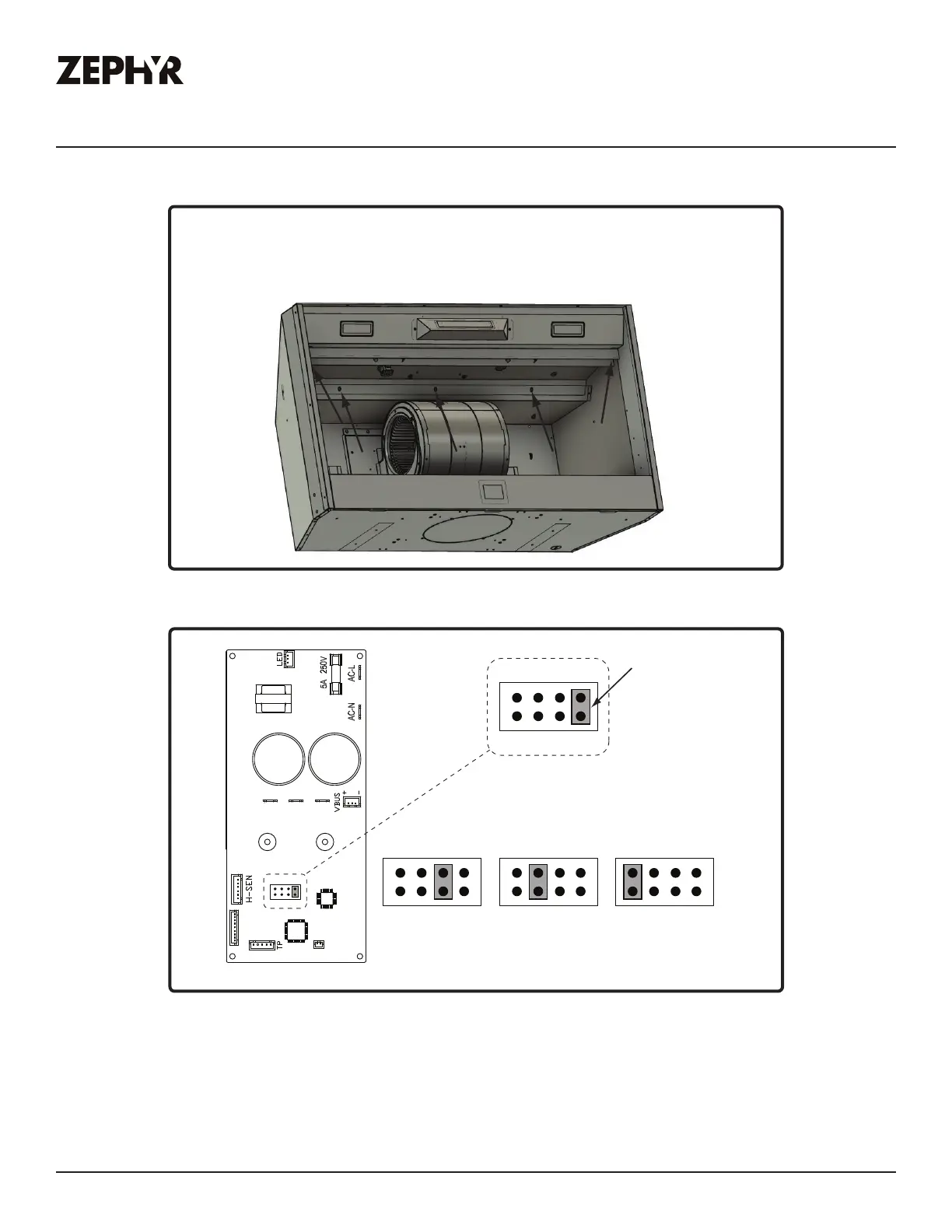

1. Carte électronique située derrière le panneau lumineux.
2. (Le cas échéant) Retirez les deux panneaux
d'espacement par 2 vis pour chaque panneau d'espacement.
3. Retirez les 5 vis fixant le panneau lumineux.
FIG. I
1357
2468
1357
2468
1357
2468
1357
2468
Cavalier 7-8
POSITION PAR DÉFAUT
1357
2468
Carte de circuits imprimés
Broches de cavaliers
Cavalier de
plastique
Débit maximal du
ventilateur, 390
Cavalier 3-4
Débit maximal du
ventilateur, 290
Cavalier 1-2
Débit maximal du
ventilateur, 590
Cavalier 5-6
FIG. J

Zephyr AK9440BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Number of Fan Speeds	6
CFM	5 cubic feet per minute
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	40 3/8 inches
Net Weight	55 pounds
