Zotac ZBOX C NANO Series User Manual

47
2
1
1
2
4
6
3 5
2
3
1
2
3
4
5
6 7
8
9
2
3
4
5
6
1
1
2
3 4
5
6
2
3
SER

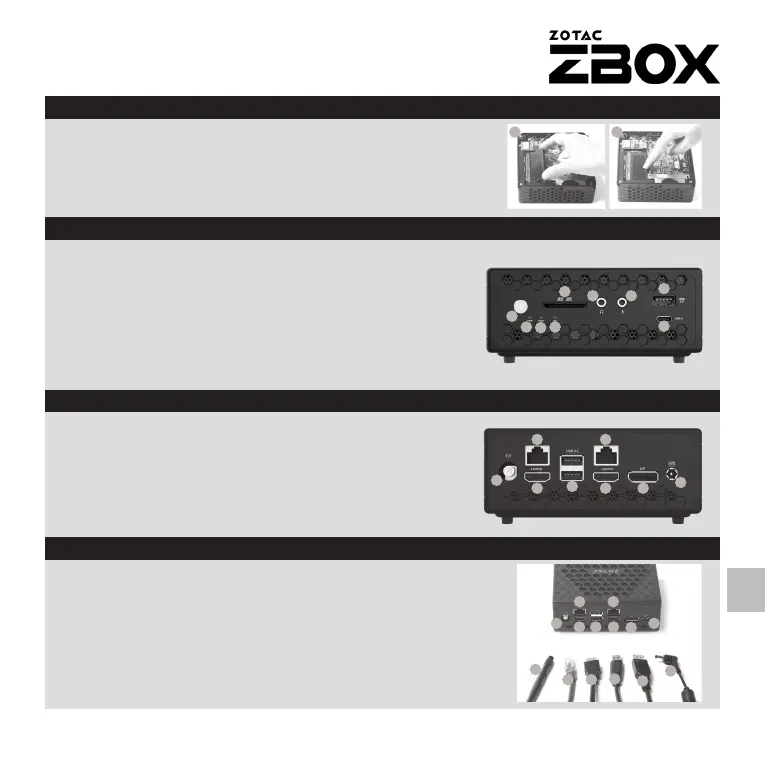

1. Locirajte SO-DIMM memorijske slotove i ubacite SO-DIMM
memorijski modul u slot pod uglom od 45 stepeni.
2. Blago pritisnite ručice memorijskog modula dok memorijski
modul dok ne nalegne na mesto.
INSTALACIJA MEMORIJSKIH MODULA
POSTAVLJANJE ZOTAC ZBOX NANO-A
PREDNJA PLOČA
ZADNJA PLOČA
1. Taster za dovod napona
2. PWR LED svetlo
3. SATA LED svetlo
4. WiFi LED svetlo
5. Čitač memorijske kartice (SD/SDHC/SDXC)
6. Audio izlaz / izlaz za slušalice
7. Mikrofonski ulaz
8. USB 3.2
9. USB Type-C port
1. Povezivanje antene za Wi-Fi
2. Povezivanje sa ožičenom kućnom mrežom
3. Povezivanje HDMI ekrana
4. Povezivanje USB 3.2 uređaja
5. Povezivanje DisplayPort ekrana
6. Povezivanje adaptera za napajanje i uključivanje sistema
1. Konektor WiFi antene
2. LAN (RJ45) portovi
3. HDMI portovi
4. USB 3.2 portovi
5. Port ekrana
6. Naponski ulaz (DC 19V)

Zotac ZBOX C NANO Series Specifications

General

Series	ZBOX C NANO Series
Ethernet	Gigabit Ethernet
CPU	Intel Celeron / Core i3 / Core i5 / Core i7 (depending on the specific model)
Graphics	Intel HD Graphics (Integrated)
Memory Type	DDR3L SODIMM
Storage	2.5" HDD/SSD
Wireless	Wi-Fi 802.11ac, Bluetooth (varies by model)
USB Ports	USB 3.0
Graphics Output	HDMI, DisplayPort (depending on the specific model)
Card Reader	SD card reader (varies by model)
