SL

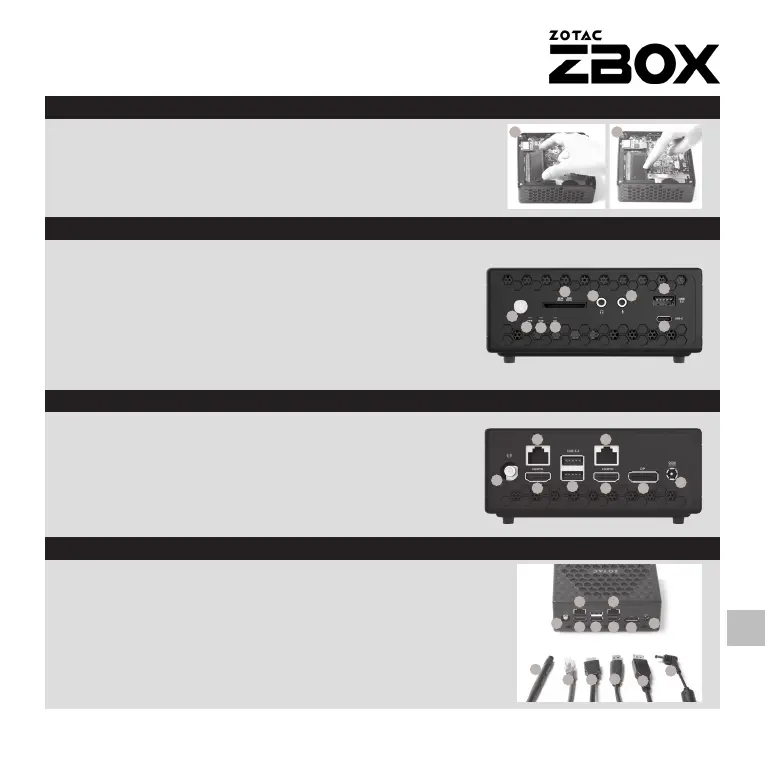

1. Locirajte pomnilniške reže SO-DIMM in vstavite
pomnilniški modul SO-DIMM pod kotom 45 stopinj.
2. Nežno pritisnite pomnilniški modul navzdol, da se
zaskoči v zatiče pomnilniške reže.
NAMESTITEV POMNILNIŠKIH MODULOV
VZPOSTAVITEV NAPRAVE ZOTAC ZBOX NANO
SPREDNJA PLOŠČA
HRBTNA PLOŠČA
1. Gumb za vklop/izklop
2. Lučka LED za PWR
3. Lučka LED za SATA
4. Lučka LED za WiFi
5. Bralnik pomnilniških kartic (SD/SDHC/SDXC)
6. Izhodni priključek za slušalke/avdio
7. Priključek za mikrofon
8. Vhod USB 3.2
9. Vhod USB Type-C
1. Priklop antene za Wi-Fi
2. Priklop na domače žično omrežje
3. Priklop zaslona HDMI
4. Priklop USB 3.2 naprav
5. Priklop zaslona na DisplayPort
6. Priklop adapterja za napajanje in vklop sistema
1. Priključek za Wi-Fi anteno
2. Vrata LAN (RJ45)
3. Vhod HDMI
4. Vrata USB 3.2
5. Vhod DisplayPort
6. Vhod za napajanje (19 V DC)
