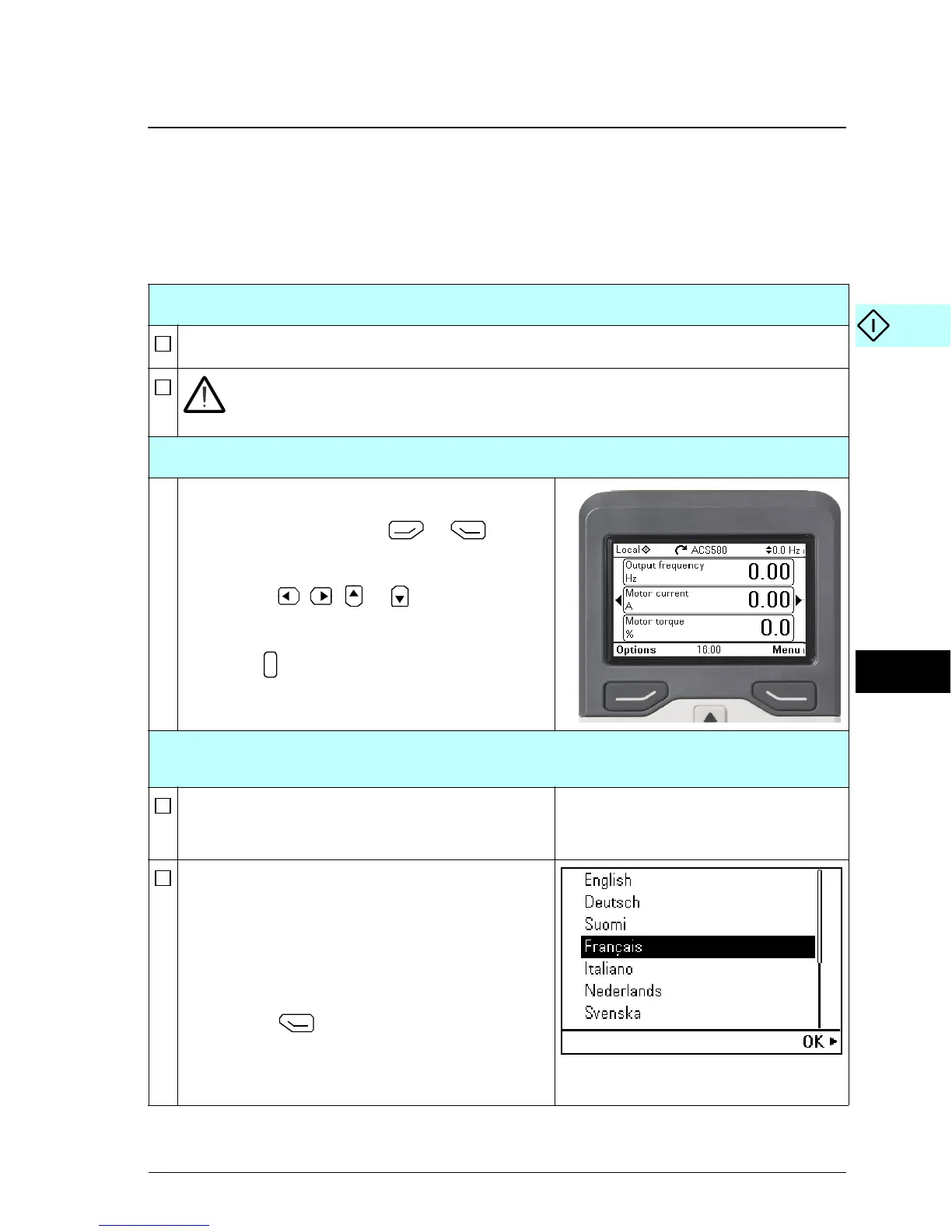

FR – Guide de mise en route
Ce guide décrit la mise en route du variateur à l’aide de l’assistant de démarrage de
la micro-console intelligente.
Mise en route avec l’assistant de la micro-console intelligente
Sécurité
Assurez-vous que le montage de l’appareil est terminé et que le capot du variateur ainsi
que le boîtier d’entrée des câbles (si inclus à la livraison) sont en place.
Vérifiez que le moteur peut être démarré en toute sécurité. Vous devez désaccou-
pler la machine entraînée si elle risque d’être endommagée en cas d’erreur de
sens de rotation du moteur.
Conseils d’utilisation de la micro-console intelligente
Les deux commandes en bas de l’écran (Options
et Menu sur la figure de droite) représentent les
fonctions des deux touches et situées
sous l’écran. Les commandes des touches de
fonction varient selon le contexte.
Les touches , , et servent, selon la
vue active, à déplacer le curseur et/ou à régler les
valeurs.
La touche ouvre une page d’aide contextuelle.
1 – Réglages avec l’assistant de mise en service :
langue, date & heure et valeurs nominales du moteur
Gardez les données de la plaque signalétique du
moteur à portée de main.
Mettez le variateur sous tension.
L’assistant de mise en service vous guide pour la
configuration initiale.
L’assistant démarre automatiquement. Attendez
que la micro-console affiche l’écran illustré à
droite.
Pour sélectionner la langue de votre choix, mettez-
la en surbrillance (si elle ne l’est pas déjà) et
appuyez sur (OK).
N.B. : Après avoir sélectionné la langue, patientez
quelques minutes le temps que la micro-console
reprenne son activité.
?
