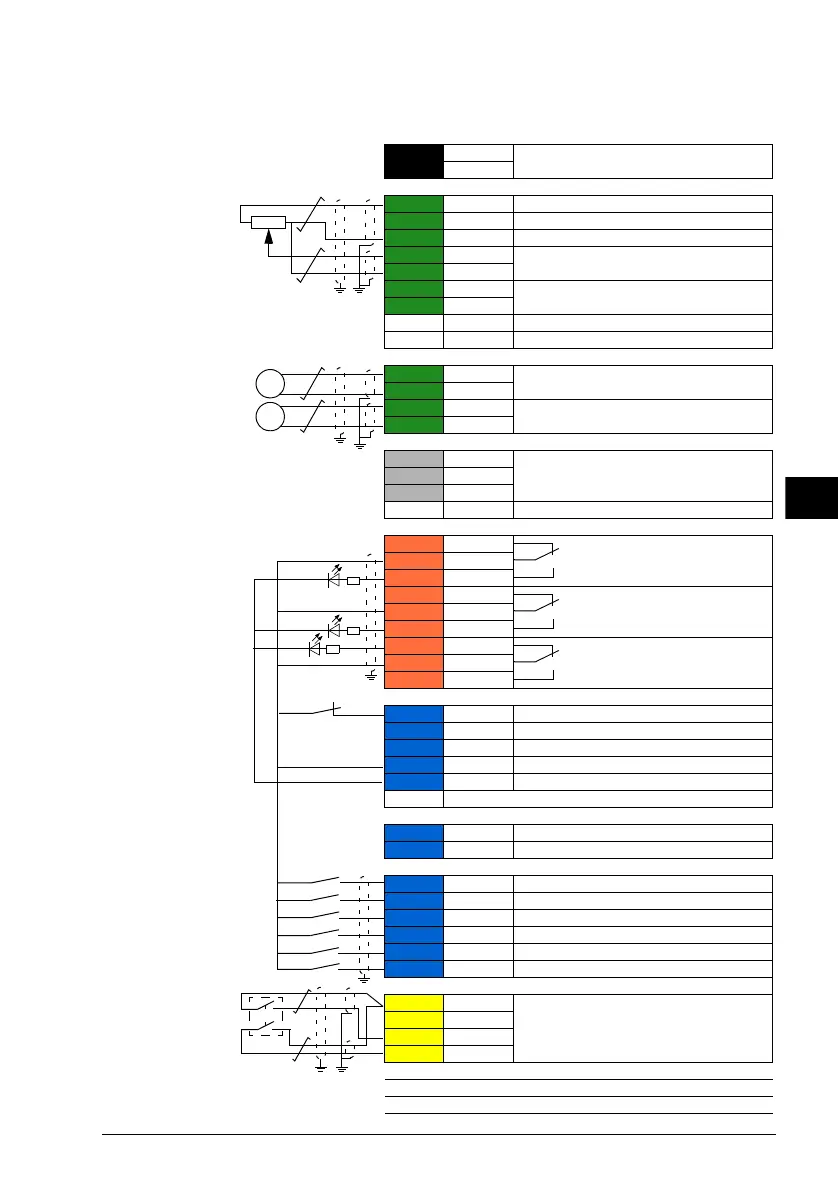

XPOW Externer Spannungseingang
1 +24VI
24 V DC, 2 A
2 GND
XAI Referenzspannungs- und Analogeingänge
1 +VREF 10 V DC, R
L
1…10 kOhm
2 -VREF -10 V DC, R
L
1…10 kOhm
3 AGND Masse
4 AI1+ Drehzahl-Sollwert
0(2)…10 V, R
in
> 200 kOhm
5 AI1-
6 AI2+
Standardmäßig nicht benutzt
0(4)…20 mA, R
in
= 100 Ohm
7 AI2-
J1 J1 AI1 Jumper Auswahl Strom/Spannung
J2 J2 AI2 Jumper Auswahl Strom/Spannung
XAO Analogausgänge
1 AO1 Motordrehzahl U/min ‚
0…20 mA, R
L
< 500 Ohm
2 AGND
3 AO2 Motorstrom
0…20 mA, R
L
< 500 Ohm
4 AGND
XD2D Umrichter-Umrichter-Verbindung (D2D)
1 B
Umrichter-Umrichter-Verbindung (D2D)
2 A
3 BGND
J3 J3 Schalter f. Abschluss D2D-Verbindung
XRO1, XRO2, XRO3 Relaisausgänge
11 NC
Bereit
250 V AC / 30 V DC
2 A
12 COM
13 NO
21 NC
Läuft
250 V AC / 30 V DC
2 A
22 COM
23 NO
31 NC
Störung(-1)
250 V AC / 30 V DC
2 A
32 COM
33 NO
XD24 Digital-Startsperre
1 DIIL Startfreigabe
2 +24VD +24 V DC 200 mA
1)
3 DICOM Digitaleingang Masse
4 +24VD +24 V DC 200 mA
1)
5 DIOGND Digitaleingang/-ausgang Masse
J6 Schalter Masse-Auswahl
XDIO Digitaleingänge/-ausgänge
1 DIO1 Ausgang: Startbereit
2 DIO2 Ausgang: Läuft
XDI Digitaleingänge
1 DI1 Stopp (0) / Start (1)
2 DI2 Vorwärts (0) /Rückwärts (1)
3 DI3 Quittierung
4 DI4 Auswahl Beschleun./Verzög.-Rampen
5 DI5 Konstantdrehzahl 1 (1 = Ein)
6 DI6 Standardmäßig nicht benutzt
XSTO Safe Torque Off = Sicher abgeschalt. Drehmoment
1 OUT1
Sicher abgeschaltetes Drehmoment
(STO). Beide Kreise müssen für den
Start des Frequenzumrichters
geschlossen sein.
2 SGND
3 IN1
4 IN2
X12 Anschluss für das Sicherheitsfunktionsmodul
X13 Anschluss für das Bedienpanel
X205 Anschluss für die Memory Unit
Leitergrößen:
0,5 … 2,5 mm
2
Anzugsmomente:
0,5 Nm für Litzen
und einadrige
Leiter.
1)
Gesamtbelast-
barkeit dieser Aus-
gänge 4,8 W
(200 mA / 24 V)
minus der Leis-
tung, die von DIO1
und DIO2 ver-
braucht wird.
Stör-
ung
