Fallo

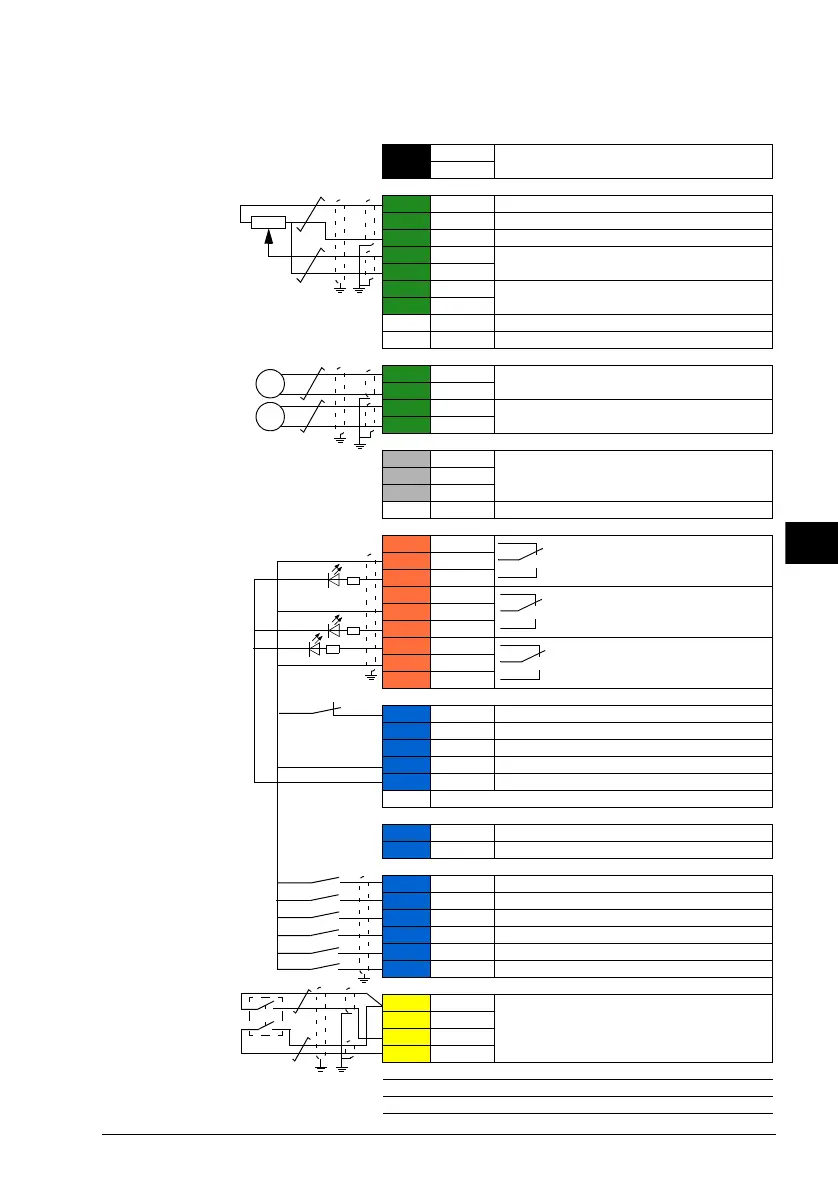

XPO Entrada de alimentación externa
1 +24VI
24 V CC, 2 A
2 GND
XAI Tensión de referencia y entradas analógicas
1 +VREF 10 V CC, R
L
1…10 kohm
2 -VREF -10 V CC, R
L
1…10 kohm
3 AGND Tierra
4 AI1+ Ref. velocidad 0(2)…10 V, R
en
>
200 kohm
5 AI1-
6 AI2+
Por defecto no se usa. 0(4)…20 mA, R
en
=
100 ohm
7 AI2-
J1 J1 Puente de selección de intensidad/tensión
J2 J2 Puente de selección de intensidad/tensión
XAO Salidas analógicas
1 AO1 Régimen de motor rpm 0…20 mA, R
L
<
500 ohm
2 AGND
3 AO2 Intensidad de motor 0…20 mA, R
L
<
500 ohm
4 AGND
XD2D Enlace de convertidor a convertidor
1 B
Enlace de convertidor a convertidor
2 A
3 BGND
J3 J3 Terminador enlace convertidor - convertidor
XRO1, XRO2, XRO3 Salidas de relé
11 NC
Listo
250 V CA / 30 V CC
2 A
12 COM
13 NO
21 NC
En marcha
250 V CA / 30 V CC
2 A
22 COM
23 NO
31 NC
Fallo(-1)
250 V CA / 30 V CC
2 A
32 COM
33 NO
XD24 Enclavamiento digital
1 DIIL Permiso de marcha
2 +24VD +24 V CC 200 mA
1)
3 DICOM Tierra de entrada digital
4 +24VD +24 V CC 200 mA
1)
5 DIOGND Tierra de entrada/salida digital
J6 Interruptor de selección de tierra
XDIO Entradas/salidas digitales
1 DIO1 Salida: Listo
2 DIO2 Salida: En marcha
XDI Entradas digitales
1 DI1 Paro (0) / Marcha (1)
2 DI2 Avance (0) / Retroceso (1)
3 DI3 Restaurar
4 DI4 Selección de aceleración y deceleración
5 DI5 Velocidad constante 1 (1 = Sí)
6 DI6 Por defecto no se usa.
XSTO Safe torque off
1 OUT1
Función "Safe torque off". Ambos circuitos
deben estar cerrados para que el
convertidor pueda ponerse en marcha.
2 SGND
3 IN1
4 IN2
X12 Conexión de módulo de funciones de seguridad
X13 Conexión del panel de control
X205 Conexión de la unidad de memoria
Tamaños de
hilos:
0,5 … 2,5 mm
2
Pares de
apriete: 0,5 N·m
tanto para los
cables
multifilares
como para los
macizos.
1)
La capacidad
total de estas
salidas es de
4,8 W
(200 mA / 24 V)
menos la potencia
consumida por
DIO1 y DIO2.
