Fel

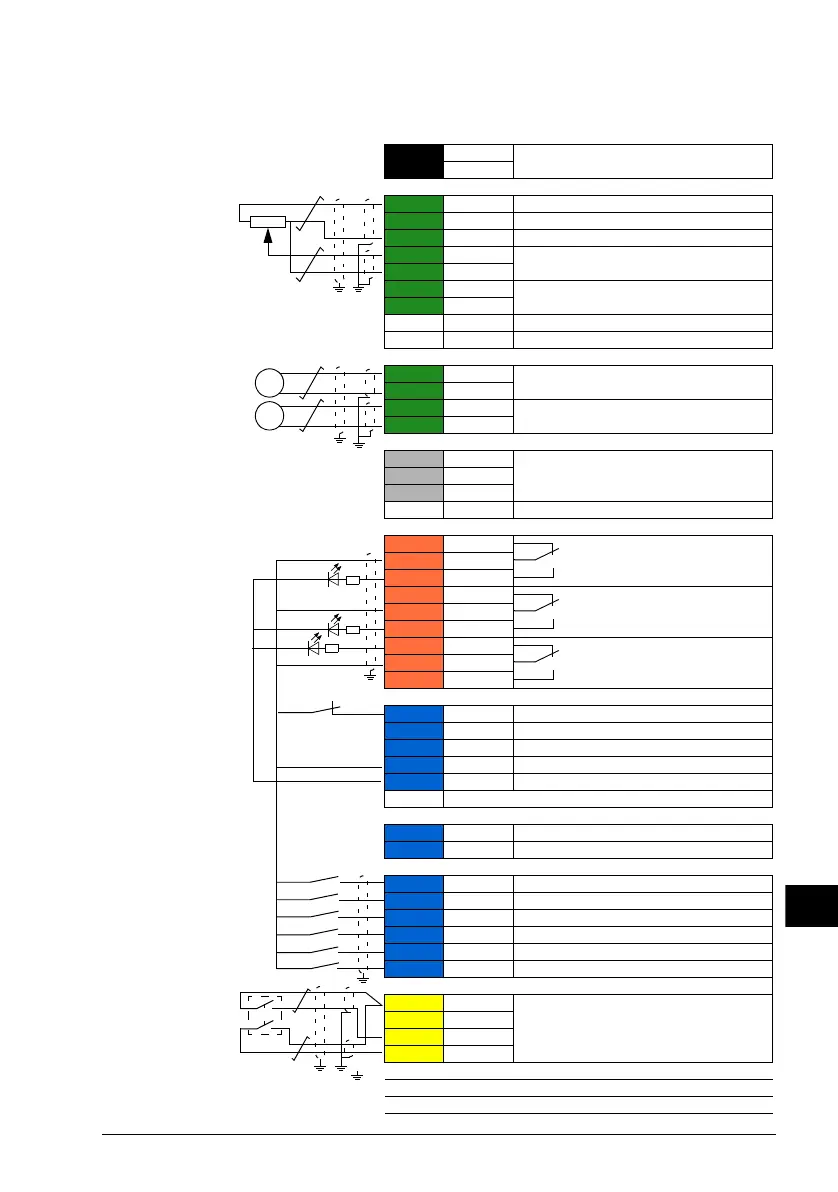

XPOW Extern matning
1 +24VI
24 V DC, 2 A
2 GND
XAI Referensspänning och analoga ingångar
1 +VREF 10 V DC, R
L
1…10 kohm
2 -VREF -10 V DC, R
L
1…10 kohm
3 AGND Jord
4 AI1+ Varvtalsreferens 0(2)…10 V, R
in
>
200 kohm
5 AI1-
6 AI2+
Används som förval ej. 0(4)…20 mA, R
in
= 100 ohm
7 AI2-
J1 J1 AI1 ström/spänning, valbygel
J2 J2 AI2 ström/spänning, valbygel
XAO Analoga utgångar
1 AO1
Varvtal 0…20 mA, R
L
< 500 ohm
2 AGND
3 AO2
Motorström 0…20 mA, R
L
< 500 ohm
4 AGND
XD2D Drift till drift-buss
1 B
Drift till drift-buss
2 A
3 BGND
J3 J3 Bygel för terminering av drift till drift-buss
XRO1, XRO2, XRO3 Reläutgångar
11 NC
Driftklar
250 V AC / 30 V DC
2 A
12 COM
13 NEJ
21 NC
Drift
250 V AC / 30 V DC
2 A
22 COM
23 NEJ
31 NC
Fel(-1)
250 V AC / 30 V DC
2 A
32 COM
33 NO
XD24 Digital förregling
1 DIIL Driftfrigivning
2 +24VD +24 V DC 200 mA
1)
3 DICOM Jord för digitala ingångar
4 +24VD +24 V DC 200 mA
1)
5 DIOGND Jord för digitala in-/utgångar
J6 Omkopplare för val av jord
XDIO Digitala in-/utgångar
1 DIO1 Uteffekt: Driftklar
2 DIO2 Uteffekt: Drift
XDI Digitala ingångar
1 DI1 Stopp (0) / Start (1)
2 DI2 Fram (0) / Back (1)
3 DI3 Reset
4 DI4 Val av accelerations-/retardationsramp
5 DI5 Konstant varvtal 1 (1 = On)
6 DI6 Används som förval ej
XSTO Safe torque off
1 OUT1
Safe torque off. Båda kretsarna måste
vara slutna för att frekvensomriktaren
ska starta.
2 SGND
3 IN1
4 IN2
X12 Säkerhetsfunktioner, modulanslutning
X13 Anslutning för manöverpanel
X205 Anslutning för minnesenhet
Ledar-
dimensioner:
0,5 … 2,5 mm
2
Åtdragnings-
moment:
0,5 Nm för både
mångtrådiga och
massiva ledare.
1)
Total
belastningskapacit
et för dessa
utgångar är 4,8 W
(200 mA / 24 V)
minus den effekt
som krävs av DIO1
och DIO2.
