ABB ACS880-01 Series User Manual

90 ZH – 快速安装指南
EN
EN
DA
DE
ES
FI
FR
IT
NL
PT
RU
SV
TR
TR
ZH

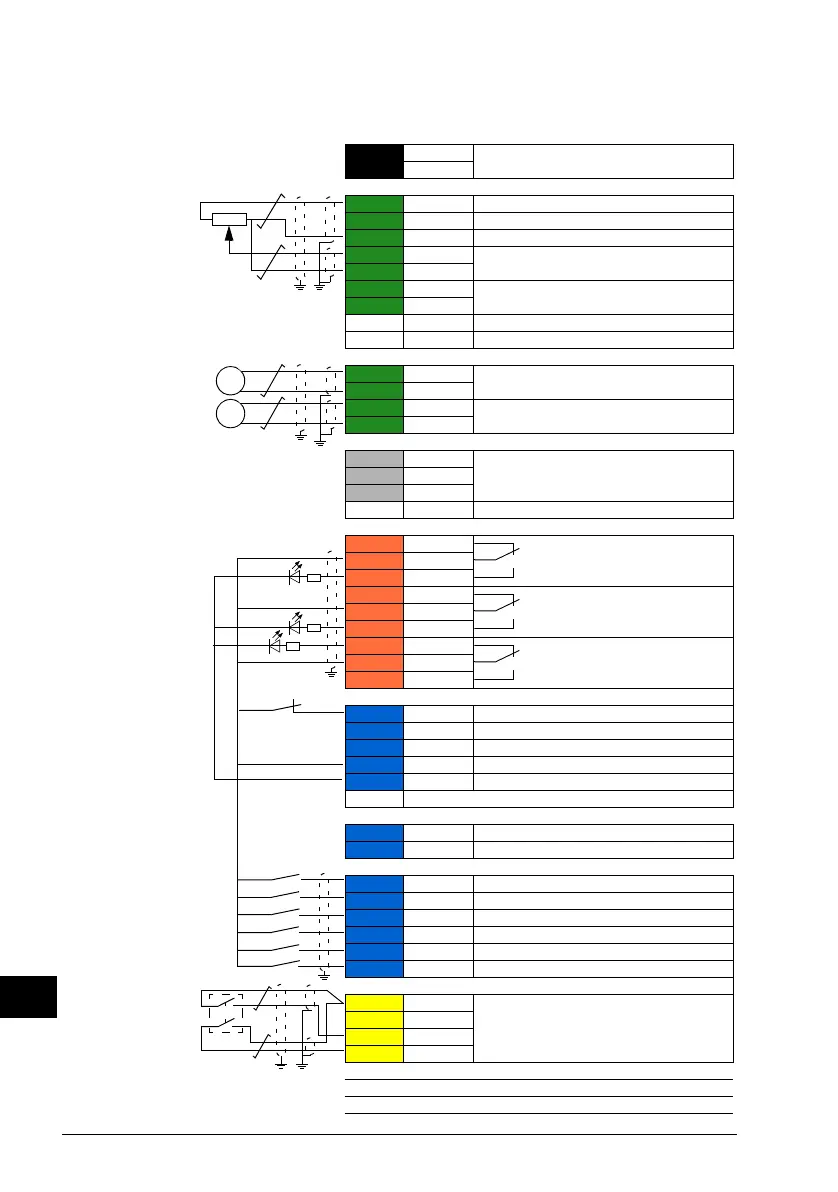

故障
XPOW 外部输入电源
1 +24VI
24 V DC, 2 A
2 GND
XAI 参考电压和模拟输入
1 +VREF 10 V DC, R
L
1…10 kohm
2 -VREF -10 V DC, R
L
1…10 kohm
3 AGND 接地
4 AI1+
速度给定 0(2)…10 V, R
in
> 200 kohm
5 AI1-
6 AI2+
默认未使用。 0(4)…20 mA, R
in
=
100 ohm
7 AI2-
J1 J1 AI1 电流 / 电压选择跳线
J2 J2 AI2 电流 / 电压选择跳线
XAO 模拟输出
1 AO1
电机速度 rpm 0…20 mA, R
L
< 500 ohm
2 AGND
3 AO2
电机电流 0…20 mA, R
L
< 500 ohm
4 AGND
XD2D 传动对传动连接
1 B
传动对传动连接
2 A
3 BGND
J3 J3 传动对传动连接终端跳线
XRO1, XRO2, XRO3 继电器输出
11 NC
准备
250 V AC / 30 V DC
2 A
12 COM
13 NO
21 NC
运行
250 V AC / 30 V DC
2 A
22 COM
23 NO
31 NC
故障 (-1)
250 V AC / 30 V DC
2 A
32 COM
33 NO
XD24 数字互锁
1 DIIL
允许运行
2 +24VD +24 V DC 200 mA
1)
3 DICOM 数字输入接地
4 +24VD +24 V DC 200 mA
1)
5 DIOGND 数字输入 / 输出接地
J6 接地选择开关
XDIO 数字输入 / 输出
1 DIO1 输出 : 准备
2 DIO2 输出 : 运行
XDI 数字输入
1 DI1 停止 (0) / 启动 (1)
2 DI2 正转 (0) / 反转 (1)
3 DI3 复位
4 DI4 加速 & 减速选择
5 DI5 恒速 1 (1 = On)
6 DI6 默认未使用。
XSTO 安全力矩中断
1 OUT1
安全力矩中断。两个电路必须闭合以备
传动启动。
2 SGND
3 IN1
4 IN2
X12 安全功能模块连接
X13 控制盘连接
X205 存储单元连接
电缆尺寸：
0.5 … 2.5 mm
2
紧固力矩：
0.5 N·m 用于标
准和固体导线。
1)
这些输出的
总负载能力
为 4.8 W (200 mA /
24 V) 减去 DIO1 和
DIO2 的输出功率。
