3 Publication 1747-IN062A-MU-P - April 2003
Notice d’installation
Coupleur réseau pour automates
programmables SLC
®
500
(Référence 1747-AIC)

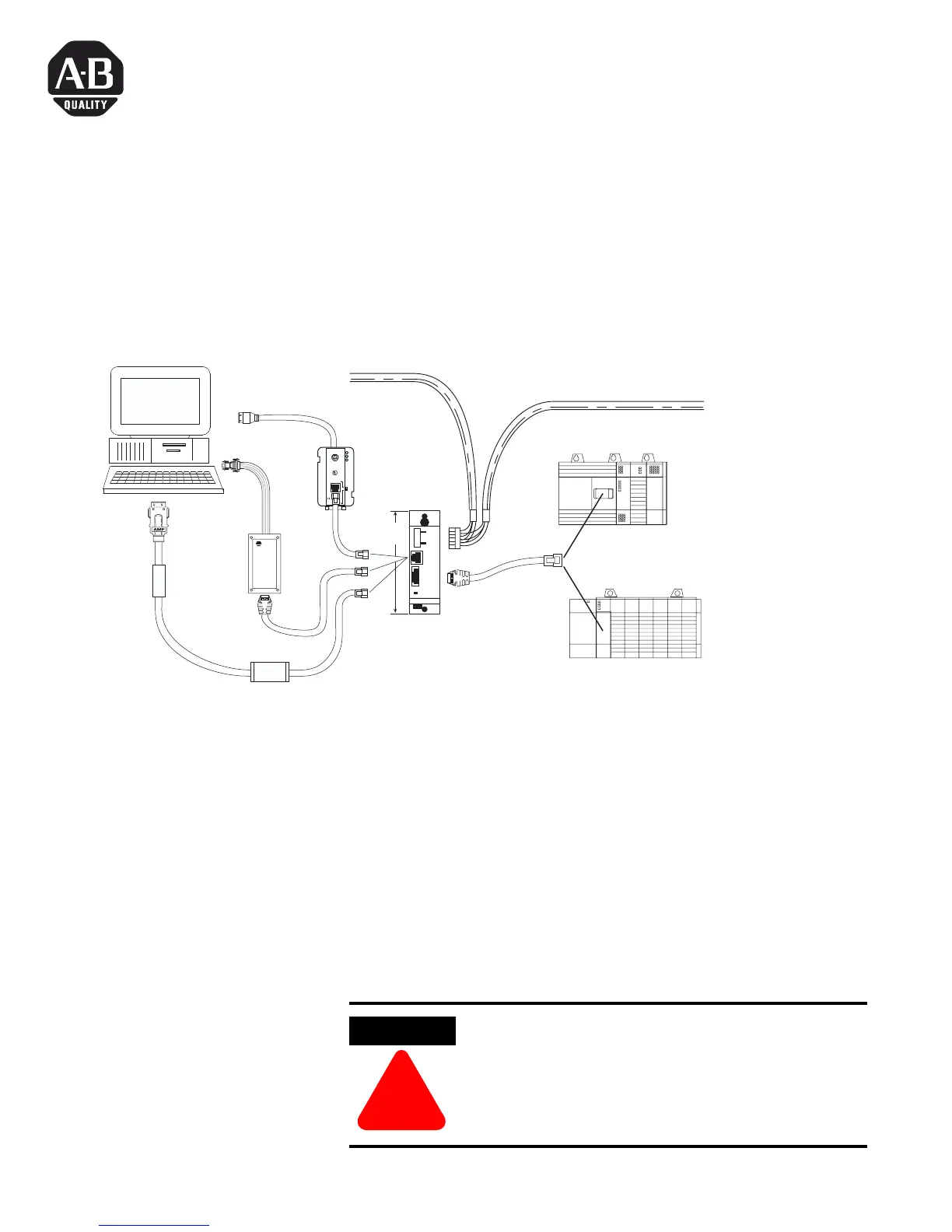

Installation du câble
réseau DH-485
La publication 1747-UM011, SLC 500 Modular Hardware Style User
Manual, contient des instructions et des directives complètes sur la
planification du réseau DH-485.
Alimentation du coupleur
réseau
En fonctionnement normal, lorsque l’automate programmable est relié
au coupleur réseau, le processeur alimente le coupleur réseau et
l’unité périphérique (module d’accès à la table de données, terminal
de programmation portatif,...), s’il y a lieu, par le câble 1747-C11.
Aucune alimentation externe n’est requise.
Si vous ne reliez pas le processeur au coupleur réseau, utilisez une
alimentation 24 V c.c. de Classe 2 pour alimenter le coupleur réseau
et l’unité périphérique.
USB (DF1)
RS485 (DH485)
RS232 (DH485)
USB to DH485
INTERFACE CONVERTER
USB
OK
SW
DH485
R
CUS
CAT SER FRN
1747-UIC A X.X
Mfg
XXXX
LISTED IND. CONT. EQ. FOR HAZ.
LOC. A196,
OPERATING TEMP CODE TAG
CLASS 1 GROUPS A, B, C, AND D, DIV. 2
MADE IN INDIA
N223
DH-485
Peripheral
CPU
Power
SLC 500
ALLEN-BRADLEY
Câble 1784-PCM4
Automate SLC 500
version modulaire
vers la
carte
1784-PCMK
dans le
logement
PCMCIA
Liaison DH-485
Coupleur réseau
1747-AIC
Câble
1747- C11
Convertisseur
d’interface
1747-PIC
Automate SLC 500
version bloc
Utilisez un câble à
paire torsadée
blindé Belden
n° 3106 ou
n° 9842.
Segments de
câbles connectés
en série.
La longueur totale
des segments de
câbles ne doit pas
dépasser 1 219 m.
158 mm
Convertisseur
d’interface
1747-UIC
vers le port USB
Belden n° 3106A ou n° 9642
vers le port série
Câble
1747-C10
PC
Câble
1747-C13
ATTENTION
!
Connectez toujours la borne CHS GND (mise à la
terre du châssis) à la prise de terre la plus proche.
Cette connexion doit être effectuée, qu’une
alimentation 24 V c.c. externe soit utilisée ou non.
