ALPINE R-A90S 68-35792Z94-A (EN/FR/ES)
7-ES
EN
FR
ES
LISTA DE COMPROBACIÓN
DE CONEXIONES
Compruebe el estado de la unidad principal
para detectar las posibles condiciones
siguientes:
Cable para encendido remoto
a. La unidad principal no tiene un cable de
encendido remoto o de antena eléctrica.
b. El cable de antena eléctrica de la unidad
principal solamente está activado cuando la
radio está encendida (desactivado en el modo
de cinta o de CD).
c. El cable de antena eléctrica de la unidad
principal es una salida de nivel lógico (+) de 5 V,
disparador negativo (tipo de tierra), o no puede
soportar (+) 12 V cuando es conectado a otro
equipo además de la antena eléctrica del
vehículo.
Si se observa una de las condiciones anteriores,
el cable de encendido remoto de su R-A90S se
deberá conectar a una fuente de alimentación
mediante interruptor (ignición) en el vehículo.
Asegúrese de utilizar un fusible de 3 A tan cerca
como sea posible de esta llave de ignición.
Empleando este método de conexión, el R-A90S
se encenderá y permanecerá encendido
mientras el interruptor de ignición esté activado.
Si existen objeciones a esta alternativa, en
adición al fusible de 3 A mencionado antes, se
puede instalar en línea un interruptor SPST
(Single Pole, Single Throw) en el cable de
encendido del R-A90S. Este interruptor se
utilizará entonces para encender (y apagar) el
R-A90S. Por lo tanto, el interruptor se deberá
montar de forma tal que resulte accesible para el
conductor. Asegúrese de que el interruptor esté
apagado cuando el vehículo no esté en marcha.
De lo contrario, el amplificador permanecerá
encendido y agotará la batería.

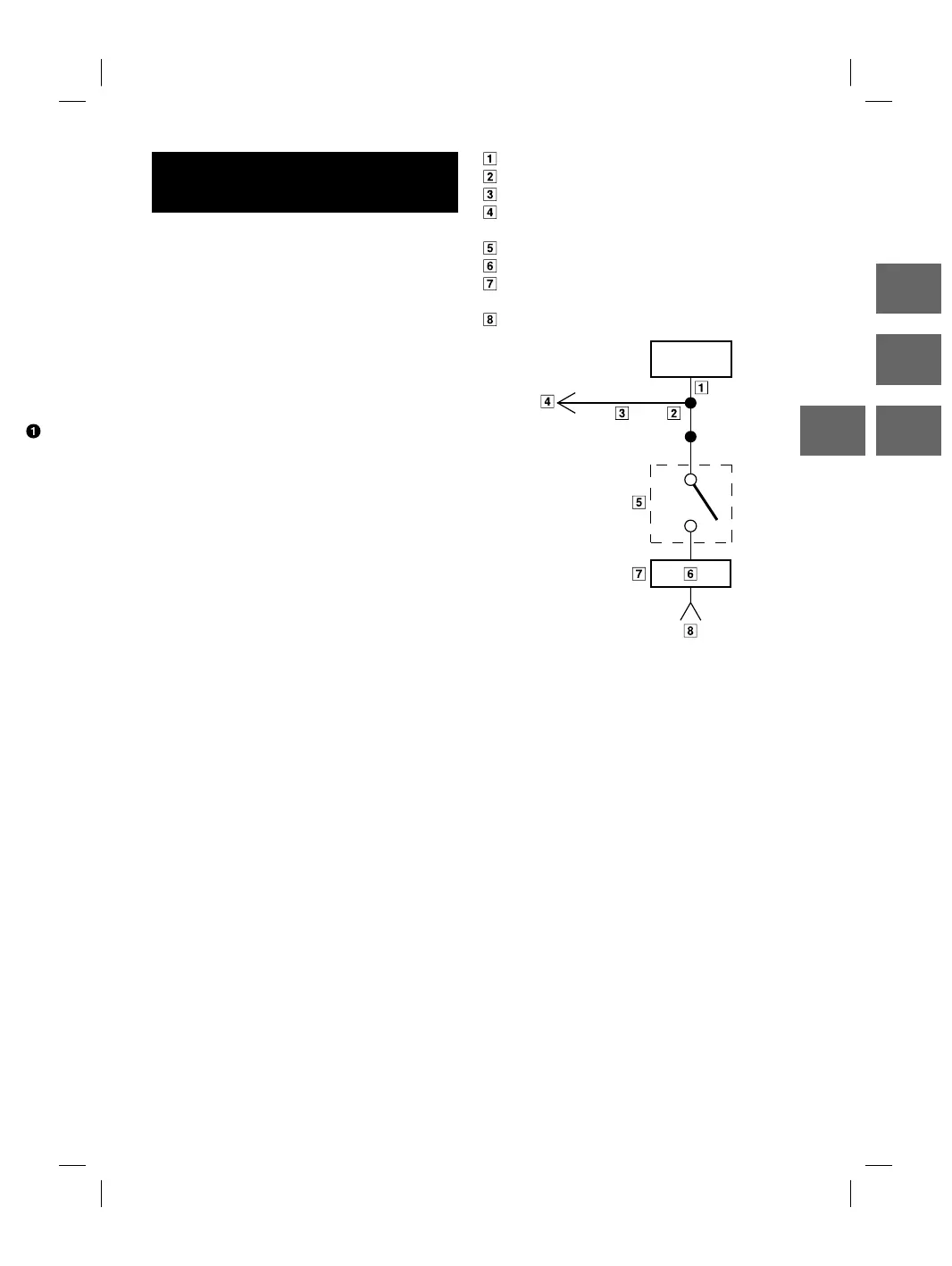

Azul/Blanco
Antena eléctrica
Cable para encendido remoto
A los cables para encendido remoto de otros
componentes Alpine
Interruptor SPST (opcional)
Fusible (3 A)
Tan cerca como sea posible del contacto de
encendido del vehículo
Fuente de encendido
Amplificador
ales de
del
fijado
ión ( )
les de la
la caída
bles
