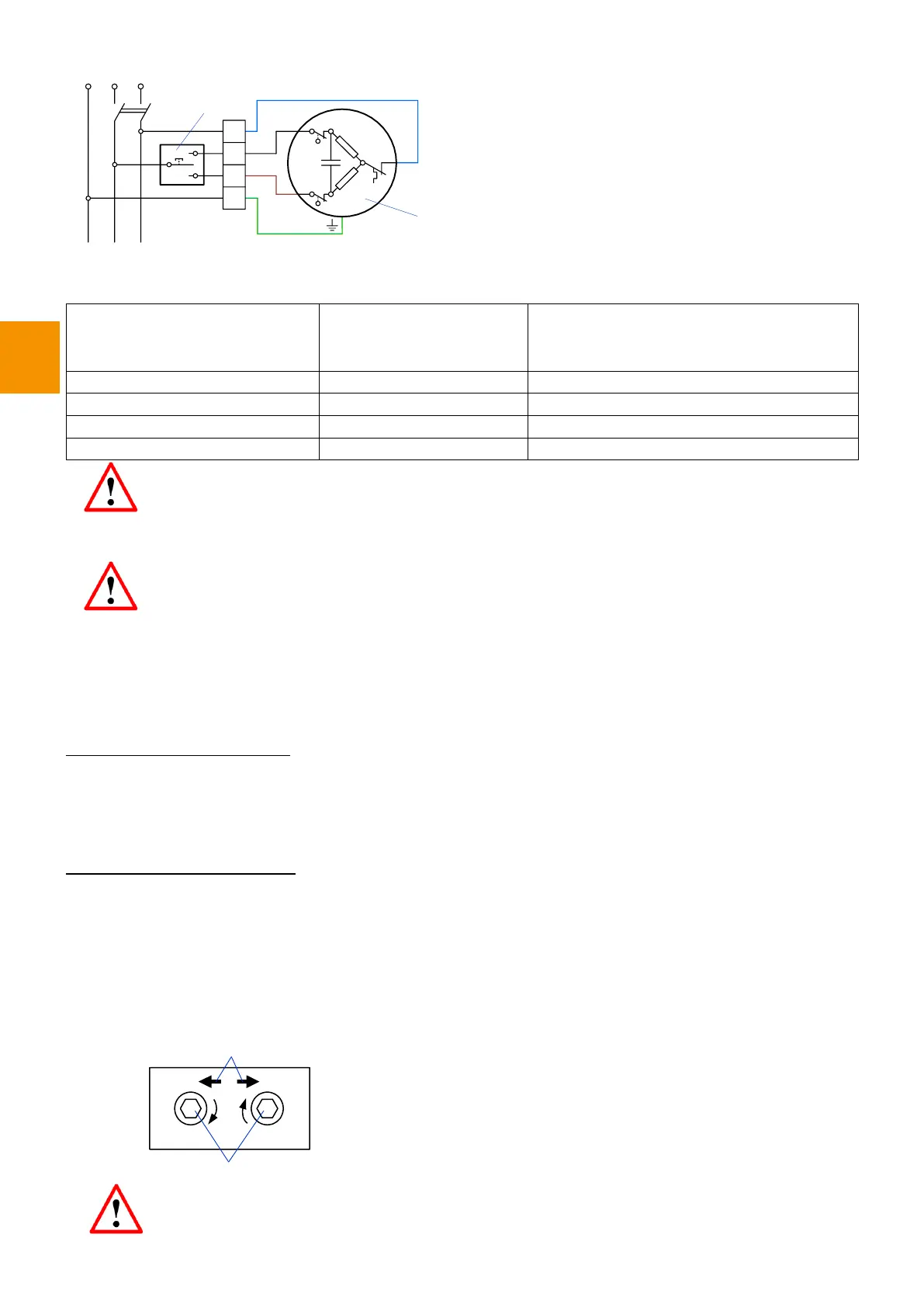

Die Endlageneinstellung erfolgt mit Hilfe von den Nachstellschrauben 1 im Vorderteil des Antriebs (Abb.
2). Neben den Nachstellschrauben gibt es die Zeiger 2, die die Umdrehungsrichtung der Antriebswelle
veranschaulichen (verwechseln Sie diese nicht mit der Bewegungsrichtung des Rollladenpanzers!). Das
Drehen der dem Zeiger entsprechenden Schraube in die Richtung «+» erhöht die Drehlaufzeit, das Drehen
in die Richtung «-» verkürzt die Drehlaufzeit.
Einstellung der oberen Endlage:
Den Rollladenpanzer hochfahren. Der Antrieb schaltet automatisch aus, nachdem der obere
Endschalter anspringt, der Rollladenpanzerrand darf dabei nicht über die obere Endlage fahren.
Drücken Sie die Schaltertaste und drehen Sie dabei die Nachstellschraube in die Richtung «+», bis der
Rollladenpanzer die obere Endlage erreicht.
Einstellung der unteren Endlage:
Den Rollladenpanzer herunterfahren und ihn durch das Drehen der entsprechenden Nachstellschraube
in die Richtung «-» stoppen, ohne dass er die untere Endlage erreicht.
Den Rollladenpanzer weiter herunterfahren und die Nachstellschraube in die Richtung «+» drehen, bis
der Rollladenpanzer die untere Endlage erreicht.
Nach der Endlageneinstellung ist ein Testlauf des Rollladenpanzers zu machen, um die Richtigkeit der
Einstellung sicherzustellen. Sollte die Endlageneinstellung nicht korrekt sein, ist die Einstellung zu
wiederholen.
Abb. 2. Endlageneinstellung
