Ariston NIMBUS PLUS 110 S-T EXT User Manual

20 / IT
ANODE
SE TNK
BUS
TA 1 TA 2
B T
IN
AUX 1+24V
N LN L
PM AUX
AUX 1
OUT
V 1
V 2
ST 1
HV
IN 3
HV
IN 1
HV
IN 2
MOD. BUS
GND A+ B-
L N L N
NN
L
321
LL
NN
L
321
LL
70 - 90 110 S (1ph)
40 50 S
70 - 90 110 S -T (3ph)
L
LL
230V
N
L N
morsettiera unità interna
bassa tensione
morsettiera unità interna
alta tensione
morsettiera unità interna
alimentazione elettrica
A
B

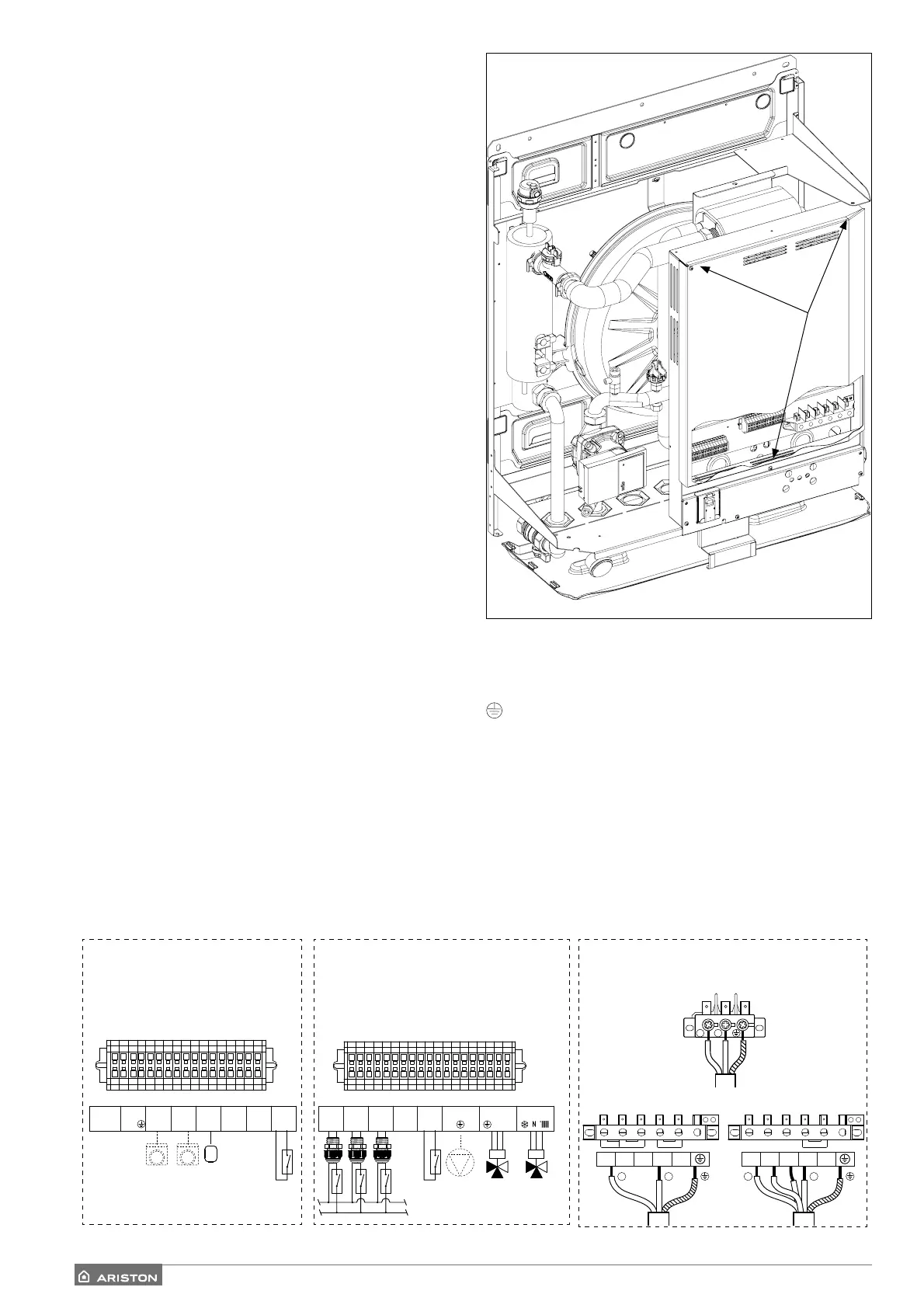

Connessioni elettriche dell’unità interna
Prima di ogni intervento sul sistema, interrompere l’alimentazione
dall’interruttore generale. Rispettare le connessioni di neutro e fase.
Per accedere al quadro elettrico dell’unità interna, rimuovere le tre viti
indicate in fi gura (A) ed estrarre il coperchio del quadro elettrico (B).
All’apertura del quadro si troveranno le seguenti connessioni:
MOD BUS -Comunicazione con l’unità esterna. Rispettare le polarizzazioni.
ANODE - Connessione dell’anodo Protech del bollitore (NIMBUS FLEX S).
Rispettare la polarizzazione elettrica.
TA1 - Connessione termostato d’ambiente a contatto, zona 1.
TA2 - Connessione termostato d’ambiente a contatto, zona 2.
SE - Connessione sonda di temperatura esterna.
TNK - Connessione della sonda bollitore (NIMBUS FLEX S)
BUS - Connessione Sensys.
IN-AUX - Connessione umidostato/ingresso ausiliario
HV IN 3 - ingresso a 230V. Selezionare la modalità operativa tramite il
parametro 17.1.2.
Integrazione fotovoltaica: tramite questo ingresso è possibile
utilizzare il bollitore sanitario come accumulo di energia ter-
mica prodotta in surplus dal sistema fotovoltaico.
Collegare l’uscita del contabilizzare di energia elettrica, se
presente, all’ingresso HV IN3 della morsettiera, il contatto
dell’uscita si chiude quando la produzione fotovoltaica è mag-
giore di una soglia impostabile sul contabilizzatore
HV IN 1 - Ingresso a 230V. Selezionare la modalità operativa tramite il
parametro 17.1.0:
• EDF (tariffa elettrica ridotta): applicando in segnale a 230V
all’ingresso della morsettiera il bollitore sanitario è riscaldato
secondo le modalità HC-HP o HC-HP 40°C selezionabili
dal parametro 17.5.2.
• SG Ready 1: segnale 1 per il protocollo Smart Grid Ready
HV IN 2 - Ingresso a 230V. Selezionare la modalità operativa tramite il
parametro 17.1.1:
•DLSG (parzializzazione del carico elettrico): applicando un
segnale a 230V, se fornito dal gestore della rete elettrica,
all’ingresso della morsettiera le resistenze di integrazione
sono inibite.
• SG Ready 2: segnale 2 per il protocollo Smart Grid Ready
OUT-AUX 1- Uscita ausiliaria, contatto a potenziale libero.
Vedi parametro 17.1.4
ST1 - Connessione termostato di sicurezza (230 V)
dell’impianto a pavimento (connessione a shunt).
PM AUX- Connessione pompa ausiliaria.
V1 - Connessione valvola deviatrice per il ramo sanitario
(NIMBUS FLEX S) .
V2 - Connessione valvola deviatrice circuito raffrescamento
L 1 - Connessione della fase 1 dell’alimentazione trifase (230 V)
dell’unità interna.
L 2 - Connessione della fase 2 dell’alimentazione trifase (230 V)
dell’unità interna.
L 3 - Connessione della fase 3 dell’alimentazione trifase (230 V)
dell’unità interna.
N - Connessione del neutro dell’alimentazione (230 V)
dell’unità interna.
- Connessione di terra dell’unità interna.
La sezione e la lunghezza dei cavi devono essere dimensionate se-
condo la potenza indicata sulla targa caratteristica dell’unità interna.
Garantire che i cavi di alimentazione siano adeguatamente serrati al
fi ne di evitarne il surriscaldamento.
ATTENZIONE
Dopo aver effettuato i collegamenti tra le unità interna ed esterna,
riposizionare entrambi i pannelli dei rispettivi quadri elettrici.
