Ariston S 3.5 COM PL User Manual

28
FR

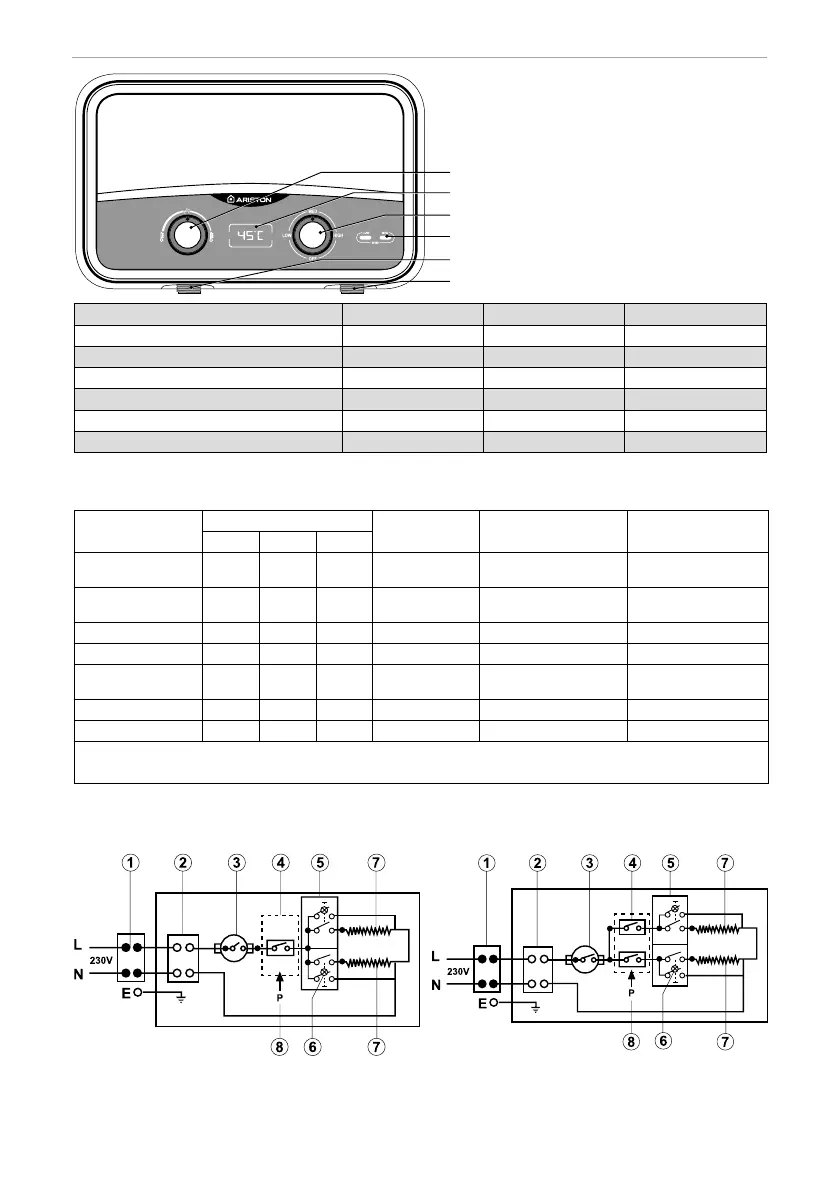

1. Commutateur multipolaire
2. Bornier
3. Thermostat
4. Microcontact
5. Interrupteurs
6. Voyant LED
7. Éléments chauffants
8. Pressostat
Up to 7.7 kW (monophase)Up to 3.5 kW (monophase)
INSTALLATION
AURES
SLIM
Bouton de débit (Modèle, Flow & Display)
Affichage de la temp. (Modèle Display)
Bouton de puissance
LED d'alimentation
Arrivée d'eau
Sortie d'eau
Modèle SLIM SLIM FLOW SLIM DISPLAY
Arrivée d'eau x x x
Sortie d'eau x x x
LED d'alimentation x x x
Bouton de puissance x x x
Bouton de débit x x
Achage de la temperature x
Dimensions de l'appareil : Hauteur 183 mm Longueur 290 mm Largeur 113 mm
Tableau 2
Model AURES
kW Charge
Réglage du
chauage
Taille de câble
recommandée
Fusible de protection
recommandé
220V 230V 240V
S 3.5 COM PLS 3.5 COM PL
S 3.5 SH PLS 3.5 SH PL
3.5 -- -- 1.5+2.0 kW H05VV-F 3x1.5 mm
2
16 A
S 3.5 COM EUS 3.5 COM EU
S 3.5 SH EUS 3.5 SH EU
3.5 -- 4.1 1.5+2.0 kW H05VV-F 3x2.5 mm
2
25 A
S 4 SH EUS 4 SH EU
4.0 -- 4.7 1.0+3.0 kW H05VV-F 3x2.5 mm
2
25 A
S 5 SH EU S 5 SH EU
5.0 -- 6.0 2.0+3.0 kW H05VV-F 3x4 mm
2
32 A
S 5.5 SH EU S 5.5 SH EU
SF 5.5 COM EUSF 5.5 COM EU
5.5 -- 6.5 2.2+3.3 kW H05VV-F 3x4 mm
2
32 A
SF 7 SH EUSF 7 SH EU
7.0 -- 8.3 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
S 7.7 SH EUS 7.7 SH EU
7.7 -- 9.1 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
• Pression de service de l'eau 20-800 kPa (0.2-8 bar) •Commutateur de pression de service de l'eau
• Raccord d'entrée standard à sertir de Ø 1/2 pouce • Entrée du câble en haut à gauche et à droite • Arrivée d'eau en bas à gauche
