ASROCK B550M/ac User Manual

114
Português

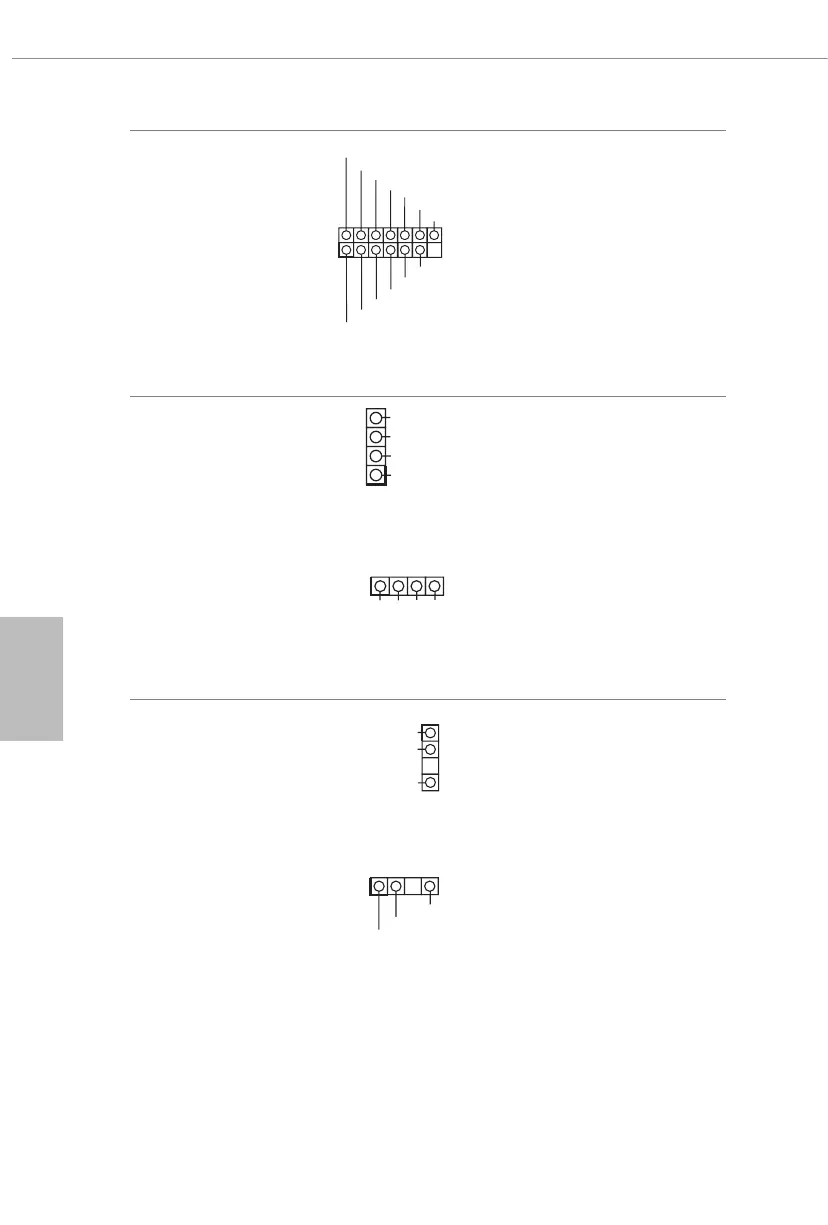

Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 17)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
Este conector suporta um sistema
com SPI Módulo de Plataforma
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade da
plataforma.
Cabeçotes de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 5)
(RGB_LED2 de 4 pinos)
(ver p.1, N.º 23)
12V GRB
1
12V
G
R
B
1
Estes dois cabeçotes RGB são
usados para conectar o cabo de
extensão de LED RGB que permite
aos usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danicado.
*Consulte a página 39 para
mais instruções sobre estes dois
cabeçotes.
Cabeçotes LED
Endereçáveis
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 6)
(ADDR_LED2 de 3 pinos)
(ver p.1, N.º 24)
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GND
1
Esses dois cabeçotes LED
Endereçáveis são usados para
conectar o cabo de extensão de
LED Endereçável que permite que
os usuários escolham entre vários
efeitos de iluminação de LED.
Atenção: Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo pode
ser danicado.
*Consulte a página 40 para obter
mais informações sobre esta
plataforma.
