ASROCK H81M-ITX Quick Installation Guide

H81M-ITX
113
日本語

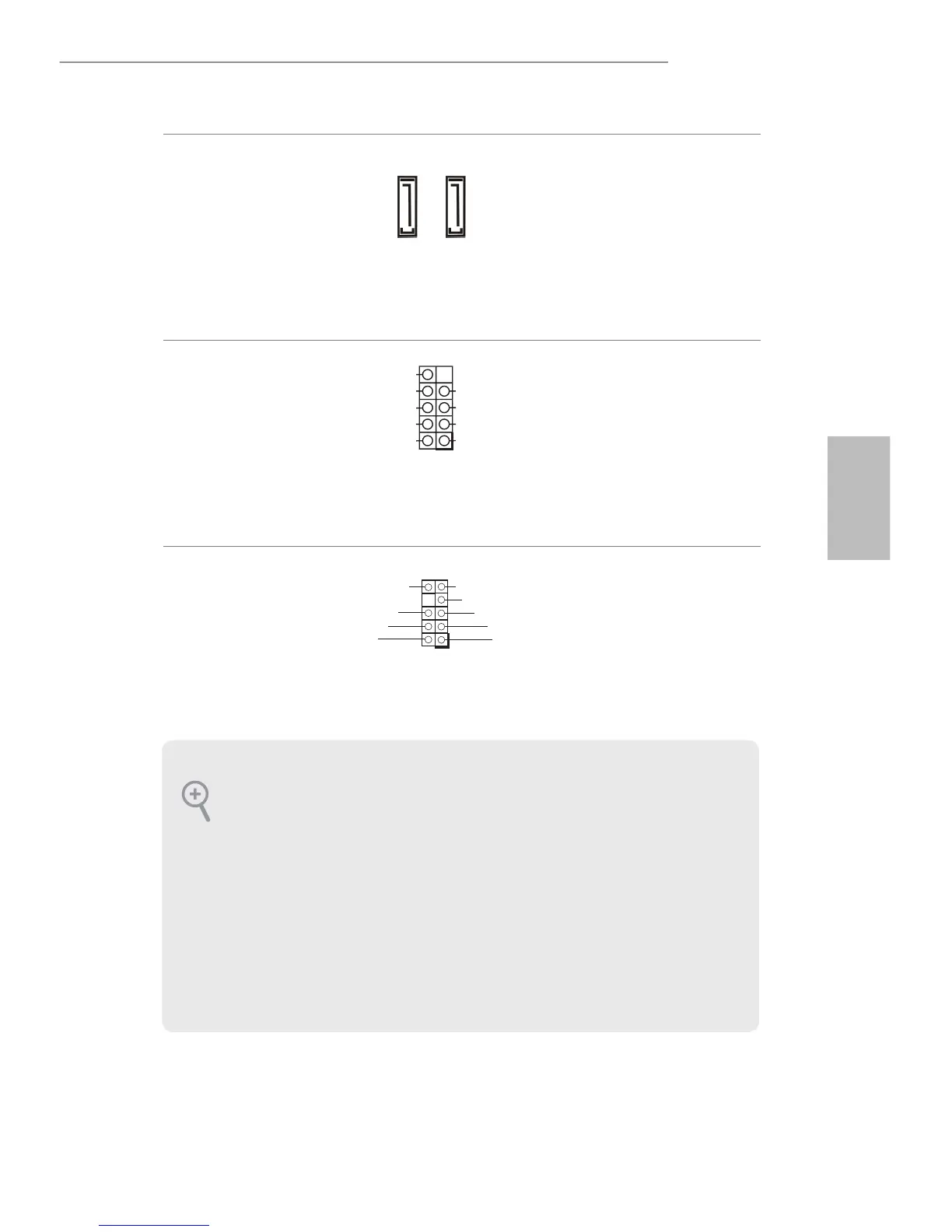

シリアル ATA3
コネクター
（SATA3_0：
p.1、No. 9 参照）
（SATA3_1：
p.1、No. 10 参照）
これら 2 つの SATA3 コネ
ク タ ー は 、最 高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サ ポ ートします。
USB 2.0 ヘッダ ー
（9 ピン USB10_11）
（p.1、No. 8 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザ ー ボ ードには 1 つの
ヘ ッ ダ ー が あ り ま す 。各
USB 2.0 ヘッダーは、2 つ
の ポ ートを サ ポ ートでき
ます。
フロントパネルオーディ
オヘッダ ー
（9 ピン HD_AUDIO1）
（p.1、No. 16 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
DUMMY
GNDGND
P+7
P-7
P+6
P-6
USB_PWR
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
SATA3_0 SATA3_1
1. ハイディフィニションオーディオはジャックセンシングをサポートしています
が、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポート
していることが必要です。お使いのシステムを取り付けるには、当社のマニュ
アルおよびシャーシのマニュアルの指示に従ってください。
2. ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネル
オーディオヘッダーに取り付けてください。
Mic_IN (MIC) を MIC2_L に接 続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. アース (GND) をアース (GND) に接 続します。
D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。
