Página 22
ESPAÑOL
CONFIGURACIÓN Y USO

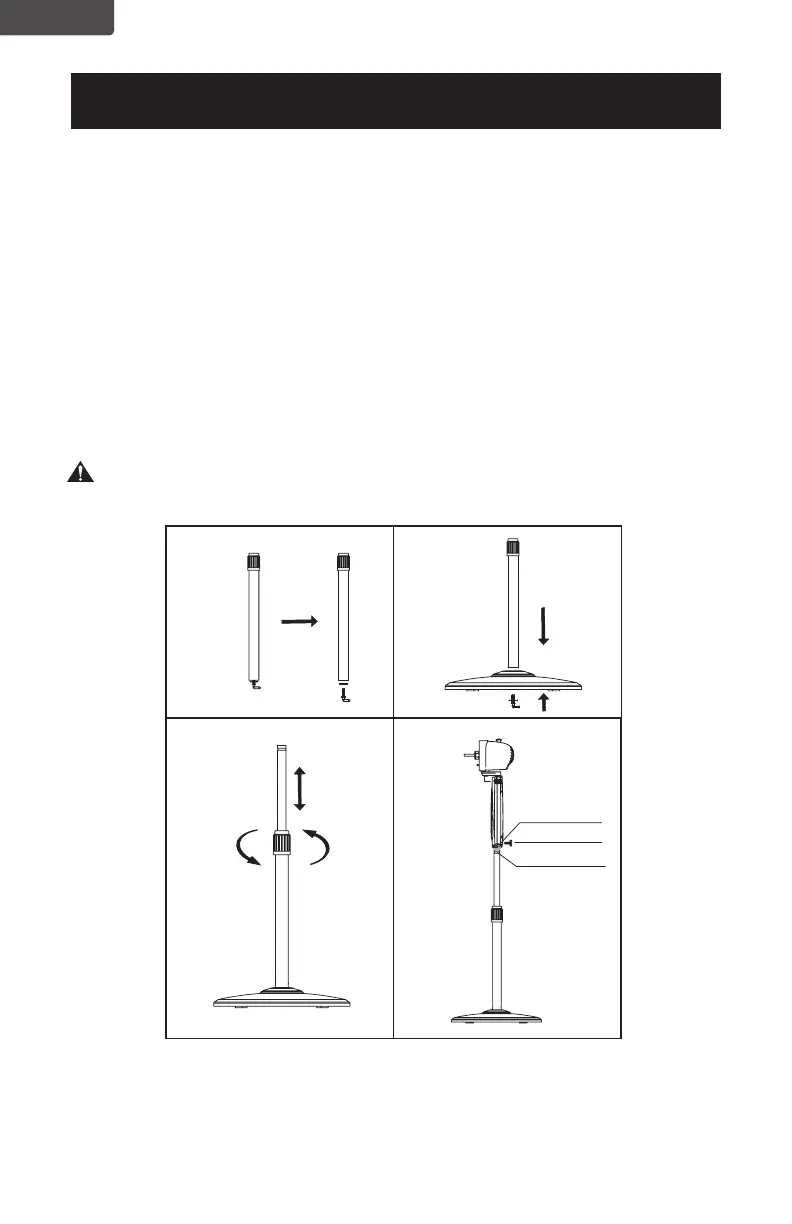

ENSAMBLAJE DE LA BASE Y EL POSTE
1. Desatornille el perno con forma de 7 del poste de extensión.(vea Fig. 1)
2. Inserte el poste de extensión en la base y aprete el perno con forma de 7.
(vea Fig. 2)
3. En el poste de extensión, aoje el anillo de ajuste de altura y ajuste el poste interno
a la altura deseada.
NOTA: Si no puede encontrar el poste interno, es porque se ha deslizado dentro
del poste de extensión.Será necesario que lo retire tirando de él desde el poste de
extensión (vea Fig. 3).
4. Para adjuntar la porción superior del ventilador al poste de extensión, aoje
levemente el tornillo manual en la unidad principal.Coloque la unidad principal en
el poste de extensión y ajuste el tornillo manual alinéandolo con la ranura en el
poste interno.(vea Fig. 4).
PRECAUCIÓN: El anillo de ajuste de altura debe ser apretado completamente
antes de adjuntar la carcasa del motor al poste de extensión.
Fig. 1 Fig. 2
Fig. 3 Fig. 4
Aflojar
Orificio
de montaje
Tornillo manual
Ranura anular
