83.
1. Assurez-vous que la tête est tirée vers l’avant près du centre
de la table et que le bouton de blocage des rails coulissants
est serré.
2. Abaissez la tête, tirez la cheville de blocage vers l’extérieur et
tournez-la de 90°, tournez de manière à bloquer en position
inférieure. Assurez-vous que la table est au cran 0° et serrez
le bouton de blocage d’onglet. Placez l’équerre adéquatement
de manière à ce qu’elle ne vienne pas en contact avec les dents
de la lame de scie. La lame de scie doit venir en contact avec

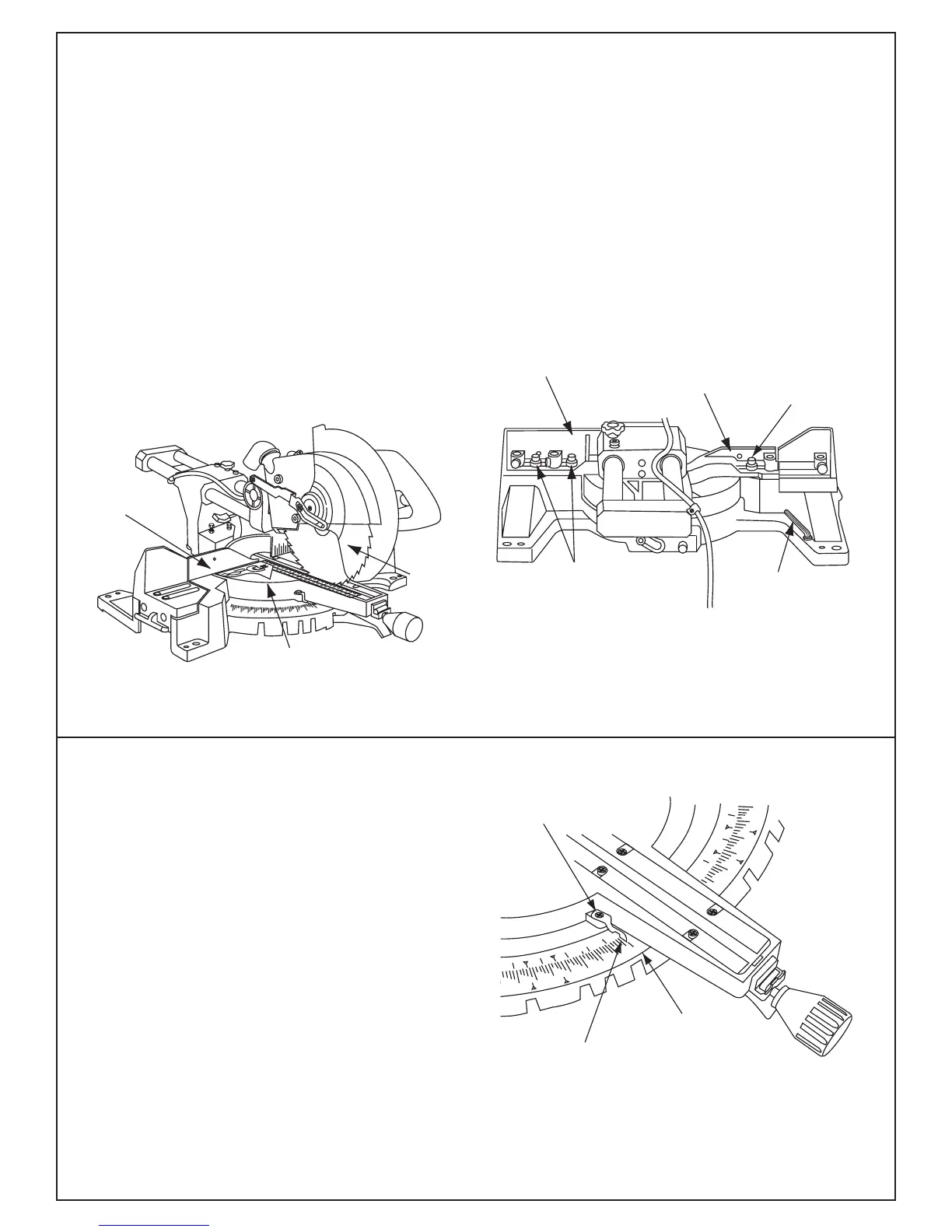

toute la longueur de l’équerre (Figure 10).
3. Si la lame ne vient pas en contact avec l’équerre, suivez la
procédure d’alignement du guide.
Alignement du guide
a. La tête doit demeurer abaissée.
b. Utilisez la clé hexagonale (fournie) et desserrez trois (3)
vis à tête hexagonale derrière le guide (Figure 11).
c. Ajustez le guide jusqu’à ce que lame et le guide soient
entièrement en contact avec l’équerre.
d. Serrez les vis à tête hexagonale.
Réglages
Lame d’équerre par rapport au guide
Réglage de l’indicateur de
l’échelle graduée d’onglet
1. Tournez la table à la position 0° et bloquez en place.
2. Levez la tête jusqu’à sa position entièrement levée.
3. Desserrez la vis à empreinte cruciforme qui tient l’indicateur
en place (Figure 12).
3. Positionnez l’indicateur de manière à ce qu’il s’aligne sur la
marque d’onglet 0°. Serrez la vis.
31.6
