4
2.2 Ladestrom prüfen
- Schließen Sie das Ladegerät an den einstellbaren Trenntrans-
formator an.
- Verbinden Sie das Ladegerät mit einer Batterie.
- Schalten Sie eine Last (z.B. Volt-Ampere-Tester) und ein
Voltmeter parallel zur Batterie.
- Stellen Sie das Potentiometer P1 am Ladegerät auf Minimum.
- Schalten Sie das Ladegerät ein.
- Belasten Sie die Batterie bis die Spannung 10...11V beträgt.
Am Ladegerät muss ein Ladestrom angezeigt werden.
- Erhöhen Sie den Ladestrom bis zum Maximum.
beim BML 2410 beträgt der max. Strom 10A
beim BML 2415 beträgt der max. Strom 15A
Der maximale Ladestrom muss angezeigt werden.
! Um Beschädigungen des Volt-Ampere-Testers zu vermei-
den, beachten Sie die Angaben für maximalen Strom, Belas-
tungsdauer und Abkühlzeiten in der Bedienungsanweisung.
Wenn kein Strom fließt:
- Trennen Sie das Ladegerät vom Trenntransformator und von
der Batterie.
- Überprüfen Sie das Ladekabel auf Durchgang.
- Überprüfen Sie das Amperemeter V1 auf Durchgang.
- Tauschen Sie defekte Komponenten.
Wenn das Ladekabel und das Amperemeter V1 i.O. sind und
trotzdem kein Strom fließt, ist die Leiterplatte defekt.
Wenn sich der Ladestrom nicht regeln lässt:
- Überprüfen Sie das Potentiometer P1 des Ladegerätes.
Ist das Potentiometer i.O., liegt ein Defekt der Leiterplatte vor.
Bei einem Defekt der Leiterplatte ist das Ladegerät auszutau-
schen.
2.3 Verpolungsschutz prüfen
! Um eine Beschädigung des Trenntransformators oder des
Messgerätes zu vermeiden, stellen Sie die Ausgangsspan-
nung des Trenntransformators auf 0V.
- Schließen Sie das Ladegerät an den einstellbaren Trenntrans-
formator an.
- Schließen Sie die schwarze Anschlussklemme an den Pluspol
der Batterie an.
- Schließen Sie die rote Anschlussklemme über ein Ampereme-
ter (z.B. MMD 302) am Minuspol der Batterie an.
- Schalten Sie das Ladegerät ein.
- Erhöhen Sie die Spannung am Trenntransformator langsam bis
auf 230V, oder bis ein Ladestrom fließt.
Es darf kein Ladestrom fließen und die rote LED des Ladegerätes
muss blinken.
! Wenn ein Ladestrom fließt, trennen Sie die Batterie
sofort vom Ladegerät!
- Tauschen Sie das Ladegerät aus.
2.4 Sekundärspannung (12V/24V) prüfen
- Schließen Sie das Ladegerät an einen einstellbaren Trenn-
transformator an.

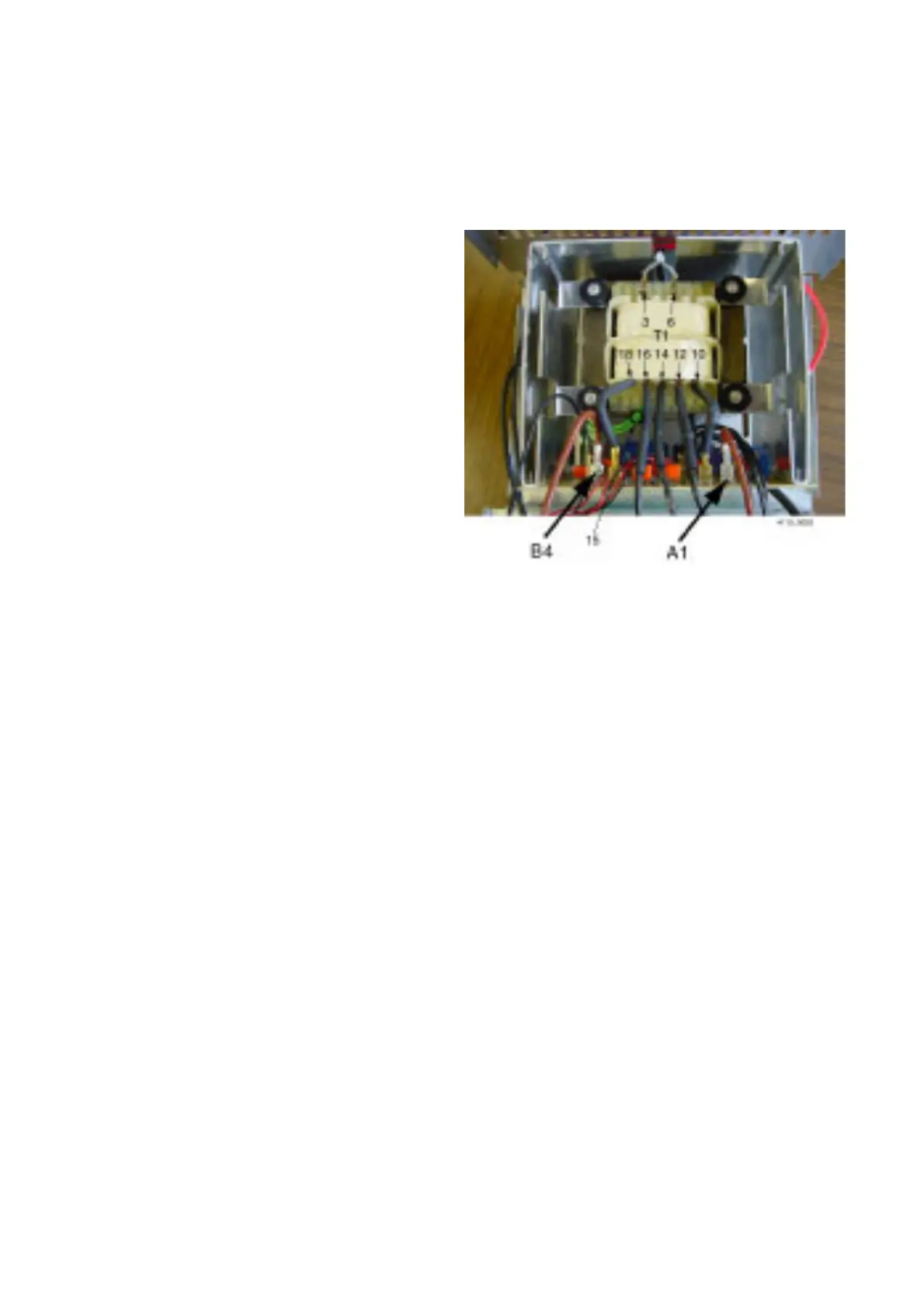

- Schließen Sie ein Voltmeter (z.B. MMD 302) an den Anschlüs-
sen A1 und B4 auf der Leiterplatte an.
- Stellen Sie den Trenntransformator auf 230V.
- Stellen Sie den Schalter S2 des Ladegerätes auf 12V.
- Schalten Sie das Ladegerät ein.
BML 2410 / 2410FW und 2415
Das Voltmeter muss ca. 12,9V Wechselspannung anzeigen.
BML 2415FW
Das Voltmeter muss ca. 14,7V Wechselspannung anzeigen.
- Stellen Sie den Schalter S2 des Ladegerätes auf 24V.
BML 2410 / 2410FW und 2415
Das Voltmeter muss ca. 22,5V Wechselspannung anzeigen.
BML 2415FW
Das Voltmeter muss ca. 25,3V Wechselspannung anzeigen.
- Wird einer der Sollwerte unterschritten, trennen Sie das Lade-
gerät vom Trenntransformator.
- Prüfen Sie den Schalter S2 auf Funktion.
In 12V-Stellung sind 1A-2A und 4a-5a geschaltet
In 24V-Stellung sind 2A-3A und 5a-6a geschaltet
- Wenn der Schalter S2 in Ordnung ist, muss das Ladegerät
ausgetauscht werden.
